ORTHOSERVICE RO+TEN pluspoint 3 Gebrauchsanweisung Seite 19

A D A P T A T I O N P O U R
L E M É D E C I N / L' O R T H O P É D I S T E - O R T H É S I S T E
1
AJUSTEMENT DES FLEXIONS ET EXTENSIONS
SEULEMENT PP3:
A
Retirer les vis qui retiennent les cales de flexion/ extension (fig. H).
B
Retirer toutes les cales pré-insérée.
C
Insérer les cales avec le degré désiré de flexion/extension (fig. I) de manière
à ce que l'encoche de la cale coïncide avec la fente de l'atelle.
D
Réinsérer les vis, s'assurer qu'elles entrent correctement dans les fentes. Serrer les vis (fig. H)
E
E. S'assurer que les cales de flexions ou d'extensions sont tous réglées
au même degrés sur les 2 joints.
SEULEMENT PP4:
A
Ouvrir la couverture de l'articulation en faisant coulisser latéralement les deux de-
mi-couvercles (fig. L), extraire l'élément central de blocage (fig. M) et insérer/rempla-
cer les butées aux degrés souhaités (fig. N)
Réinsérer l'élément central de blocage (fig. M) en faisant coulisser vers le centre les
B
deux demi-couvercles jusqu'au clic de sécurité (fig. L)
EN CAS D'AJUSTEMENT DE STOP 0°/10°/20°/30°
F
D'abord insérer les cales d'extension ( celle avec une seule encoche),
puis la cale de flexion (celle avec deux encoches).
G
Si il y'a des difficultés à insérer la seconde cale , racler toutes les présences
de peintures dans les fentes ou limer les cales.

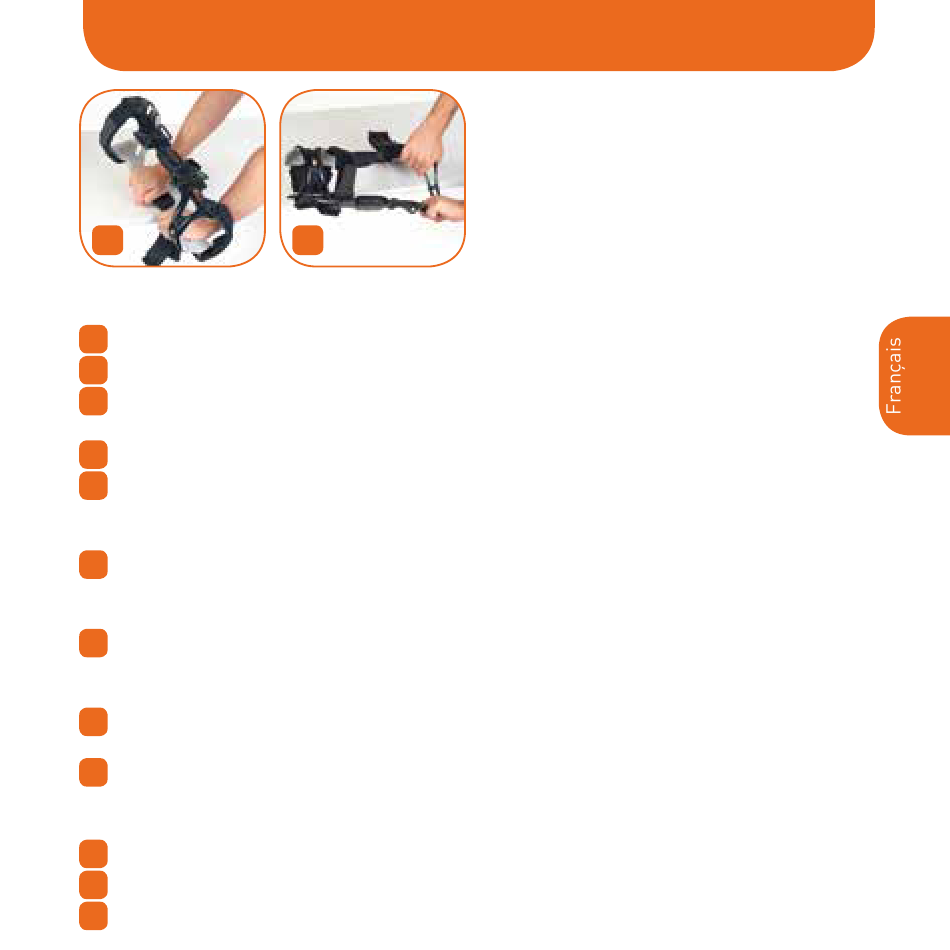

COMMENT ENLEVER LES BOUCLES (OPTIONNEL)
H
Enlever le coussinet de l'armature;
I
Desserrer de l'intérieur les vis appartenant à la boucle destinée à être enlevée;
Retirer le rivet et la boucle.
L
