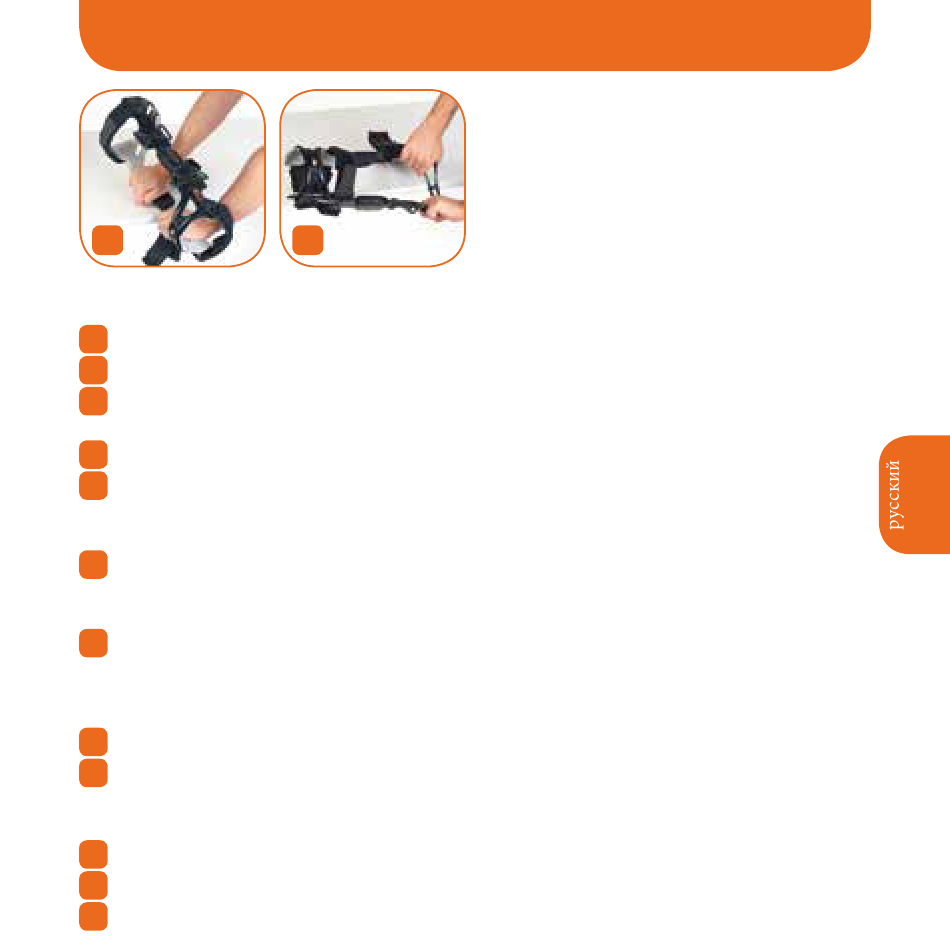

ПЕРЕД ИСПОЛЬЗОВАНИЕМ, ДЛЯ ВРАЧА / ТЕХНИКА
1
РЕГУЛИРОВКА СГИБАНИЯ-РАЗГИБАНИЯ
TОЛЬКО PP3:
A
Удалите винты, которые крепят клинья сгибания / разгибания в гнезде (рис. L).
B
Удалите клинья, которые, возможно, предварительно установлены.
Вставьте клинья с желаемой степенью сгибания / разгибания (рис. M), так чтобы пазы
C
клиньев совпадали с посадочными местами на наколеннике.
D
Заверните винты, проверяя, что они вошли в гнездо. Затяните винты (рис. L).
Убедитесь, что клинья сгибания или разгибания, которые используются на обоих
E
наколенниках, одинаковой градации.
TОЛЬКО PP4:
A
Откройте крышку шарнирного соединения, сместив две половинки крышки в боковом
направлении (рис. L), извлеките центральный элемент блокировки (рис. M) и вставьте/
замените клинья под нужными углами (рис. N)
Установите обратно центральный элемент блокировки (рис. M), перемещая две половинки
B
крышки к центру до предохранительного
„щелчка" (рис. L)
В СЛУЧАЕ РЕГУЛИРОВКИ БЛОКА 0°/10°/20°/30°
F
Вставьте клин разгибания (с одним делением), а затем сгибания (что с двумя делениями).
Если у вас возникли трудности при введении второго клина, зачистите возможные следы
G
краски в гнезде наколенника или отшлифуйте пазы клина.
КАК УДАЛИТЬ ПРЯЖКУ (ЕСЛИ НЕОБХОДИМО)
H
Удалите обшивку из корпуса.
Отверните внутренний болт, удерживающий пряжку, которую вы хотите удалить.
I
Удалите крепёж и пряжку.
L
