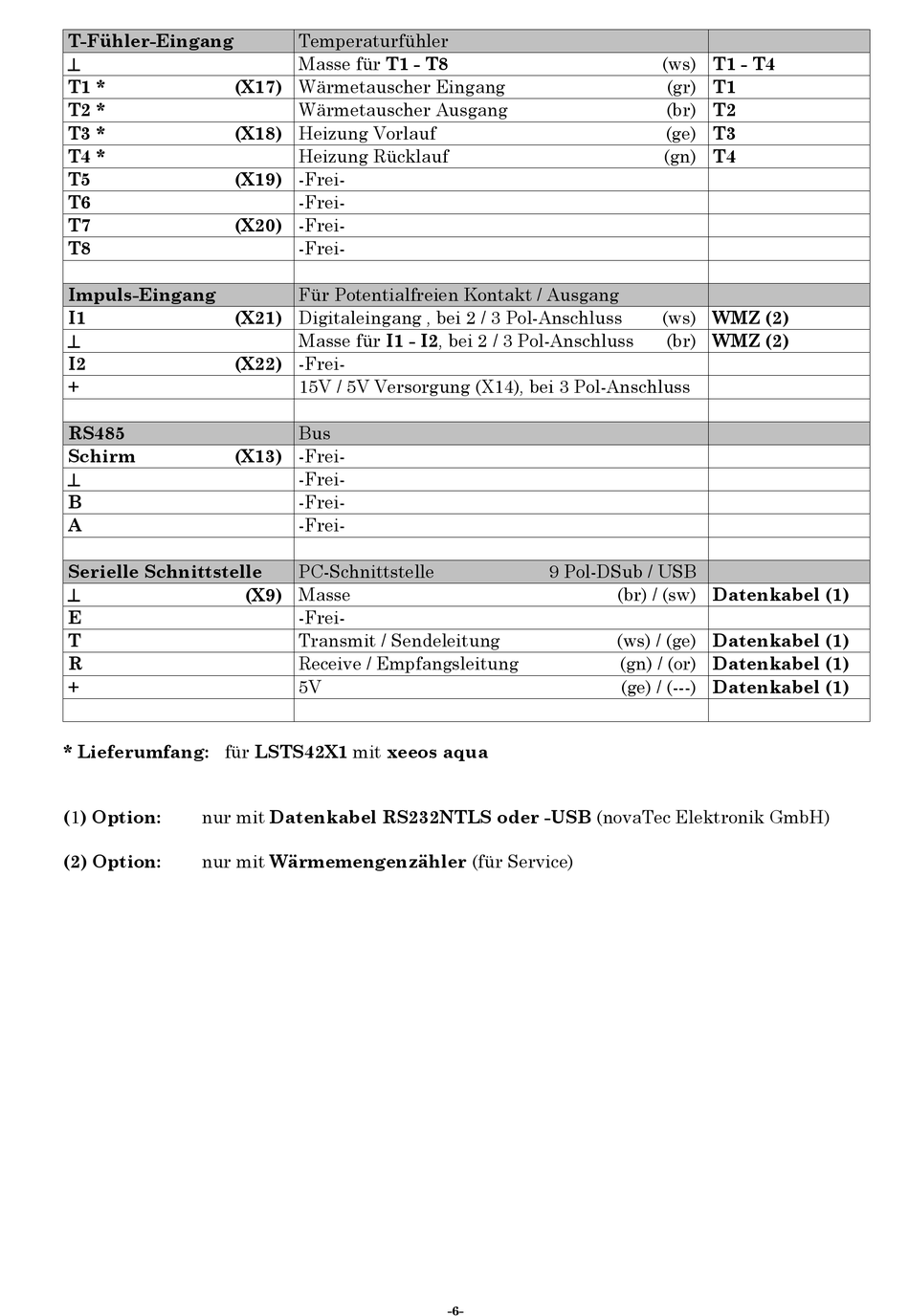

T-Fühler-Eingang
T1 *
(X17) Wärmetauscher Eingang
T2 *
T3 *
(X18) Heizung Vorlauf
T4 *
T5
(X19) -Frei-
T6
T7
(X20) -Frei-
T8
Impuls-Eingang
I1
(X21) Digitaleingang , bei 2 / 3 Pol-Anschluss
I2
(X22) -Frei-
+
RS485
Schirm
(X13) -Frei-
B
A
Serielle Schnittstelle
E
T
R
+
* Lieferumfang: für LSTS42X1 mit xeeos aqua
(1) Option:
nur mit Datenkabel RS232NTLS oder -USB (novaTec Elektronik GmbH)
(2) Option:
nur mit Wärmemengenzähler (für Service)
Temperaturfühler
Masse für T1 - T8
Wärmetauscher Ausgang
Heizung Rücklauf
-Frei-
-Frei-
Für Potentialfreien Kontakt / Ausgang
Masse für I1 - I2, bei 2 / 3 Pol-Anschluss
15V / 5V Versorgung (X14), bei 3 Pol-Anschluss
Bus
-Frei-
-Frei-
-Frei-
PC-Schnittstelle
(X9) Masse
-Frei-
Transmit / Sendeleitung
Receive / Empfangsleitung
5V
9 Pol-DSub / USB
(br) / (sw) Datenkabel (1)
(ws) / (ge) Datenkabel (1)
-6-
(ws) T1 - T4
(gr) T1
(br) T2
(ge) T3
(gn) T4
(ws) WMZ (2)
(br) WMZ (2)
(gn) / (or) Datenkabel (1)
(ge) / (---) Datenkabel (1)
