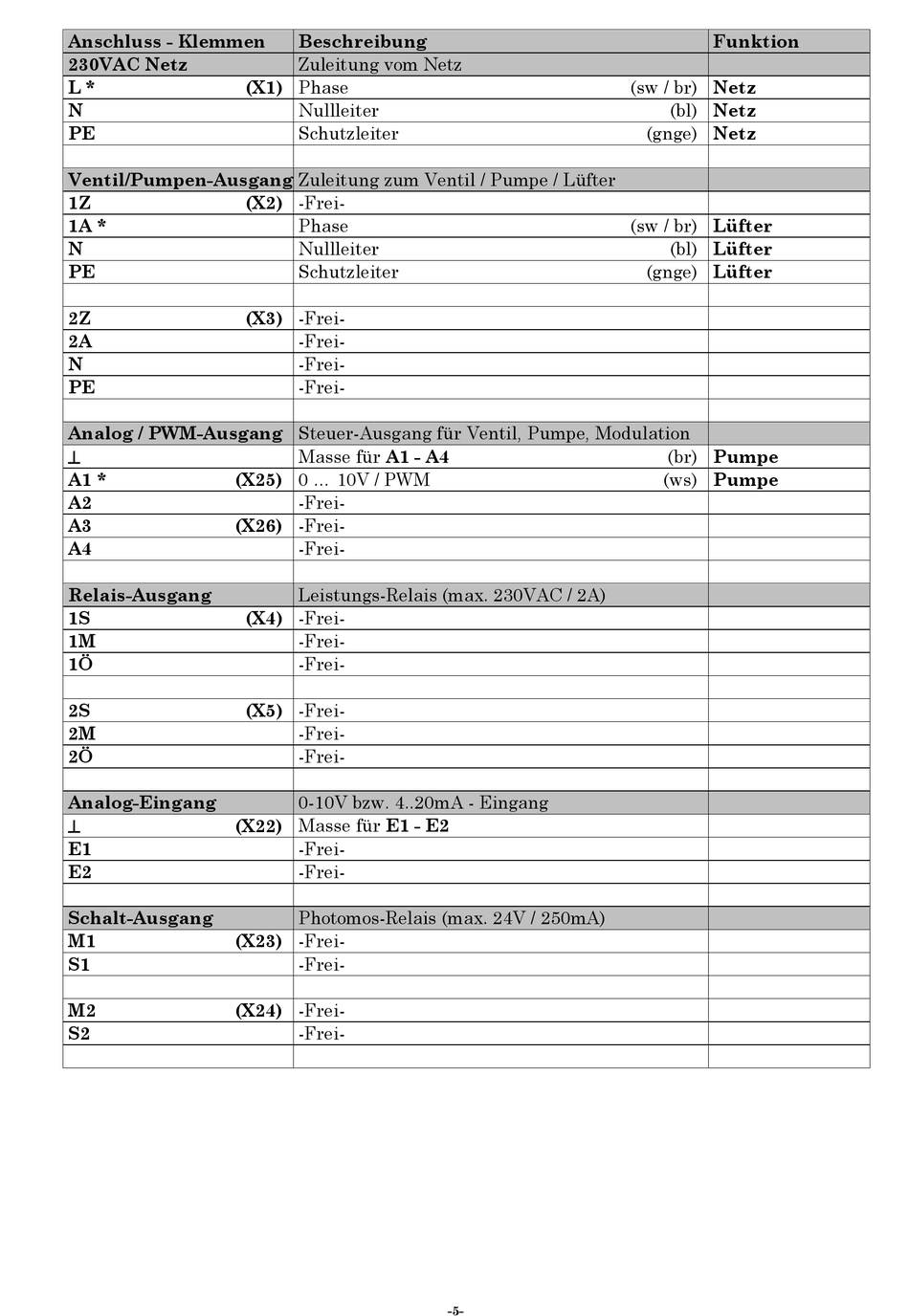

Anschluss - Klemmen
230VAC Netz
L *
N
PE
Ventil/Pumpen-Ausgang Zuleitung zum Ventil / Pumpe / Lüfter
1Z
1A *
N
PE
2Z
2A
N
PE
Analog / PWM-Ausgang Steuer-Ausgang für Ventil, Pumpe, Modulation
A1 *
(X25) 0 ... 10V / PWM
A2
A3
(X26) -Frei-
A4
Relais-Ausgang
1S
1M
1Ö
2S
2M
2Ö
Analog-Eingang
(X22) Masse für E1 - E2
E1
E2
Schalt-Ausgang
M1
(X23) -Frei-
S1
M2
(X24) -Frei-
S2
Beschreibung
Zuleitung vom Netz
(X1) Phase
Nullleiter
Schutzleiter
(X2) -Frei-
Phase
Nullleiter
Schutzleiter
(X3) -Frei-
-Frei-
-Frei-
-Frei-
Masse für A1 - A4
-Frei-
-Frei-
Leistungs-Relais (max. 230VAC / 2A)
(X4) -Frei-
-Frei-
-Frei-
(X5) -Frei-
-Frei-
-Frei-
0-10V bzw. 4..20mA - Eingang
-Frei-
-Frei-
Photomos-Relais (max. 24V / 250mA)
-Frei-
-Frei-
-5-
Funktion
(sw / br) Netz
(bl) Netz
(gnge) Netz
(sw / br) Lüfter
(bl) Lüfter
(gnge) Lüfter
(br) Pumpe
(ws) Pumpe
