yasuni R1 Montageanleitung Seite 5
Beta rr-t, yamaha dt-50, motorhispania furia cross, furia supermotard, ryz enduro, ryz supermotard, peugeot xps, xp6, rieju mrt, mrx, rr am6, smx, tango 50

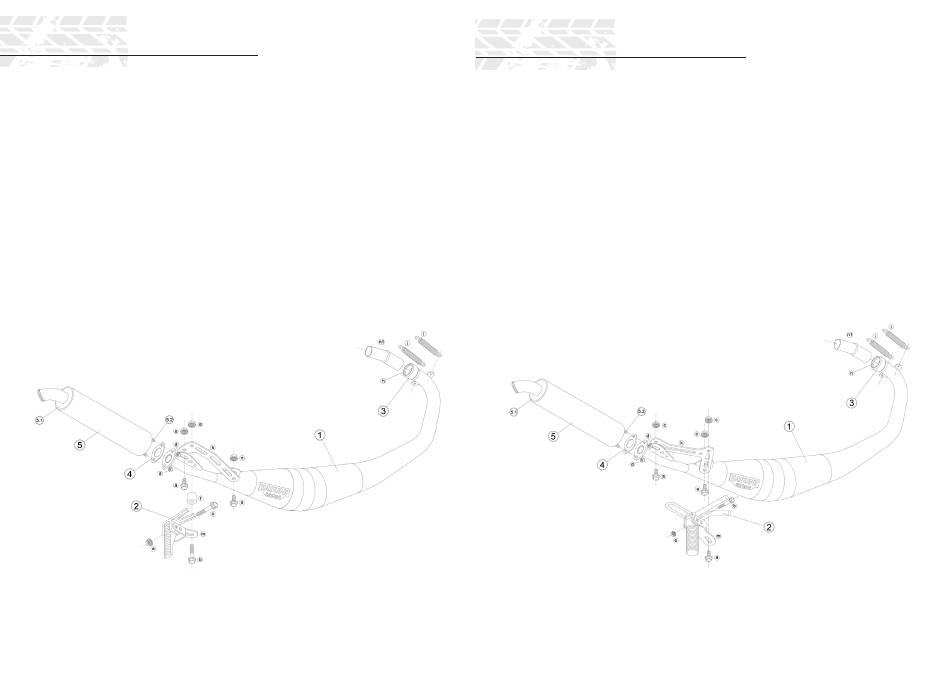

Dibujo técnico / Technical drawing
TUB 808
ADAPTABLE A MOTORHISPANIA RYZ ENDURO, SUPERMOTARD
POSICIONES
1 Tubo escape
2 Soporte estribera trasera
3 Casquillo entrada
4 Junta silenciador
5 Tubo silenciador
5.1.Tapa entrada silenciador
5.2. Tapa salida silenciador
NOTA: PARA CAMBIAR LA COQUILLA DEL SILENCIADOR, QUITAR LA TAPA ENTRADA (5.1) Y LA TAPA SALIDA (5.2).
A Tornillo hexagonal grafilado M8 x 20
B Tornillo hexagonal grafilado M8 x 40
C Tornillo hexagonal grafilado M8 x 50
D Tuerca autoblocante M6
E Tuerca grafilada M8
F Separador Ø20 x Ø10 x 20
H Junta tórica 28 x 2,5
I Muelle
K Pletina soporte 188 x 3
M Soporte
N1 Casquillo para Ø25
Dibujo técnico / Technical drawing
TUB 808
ADAPTABLE A RIEJU RR AM6
POSICIONES
1 Tubo escape
2 Soporte estribera trasera
3 Casquillo entrada
4 Junta silenciador
5 Tubo silenciador
5.1.Tapa entrada silenciador
5.2. Tapa salida silenciador
NOTA: PARA CAMBIAR LA COQUILLA DEL SILENCIADOR, QUITAR LA TAPA ENTRADA (5.1) Y LA TAPA SALIDA (5.2).
A Tornillo hexagonal grafilado M8 x 20
B Tornillo hexagonal grafilado M6 x 40
C Tuerca grafilada M8
D Tuerca autoblocante M6
E Tuerca grafilada M6
H Junta tórica 28 x 2,5
I Muelle
K Pletina soporte 188 x 3
M Soporte
N1 Casquillo para Ø25
