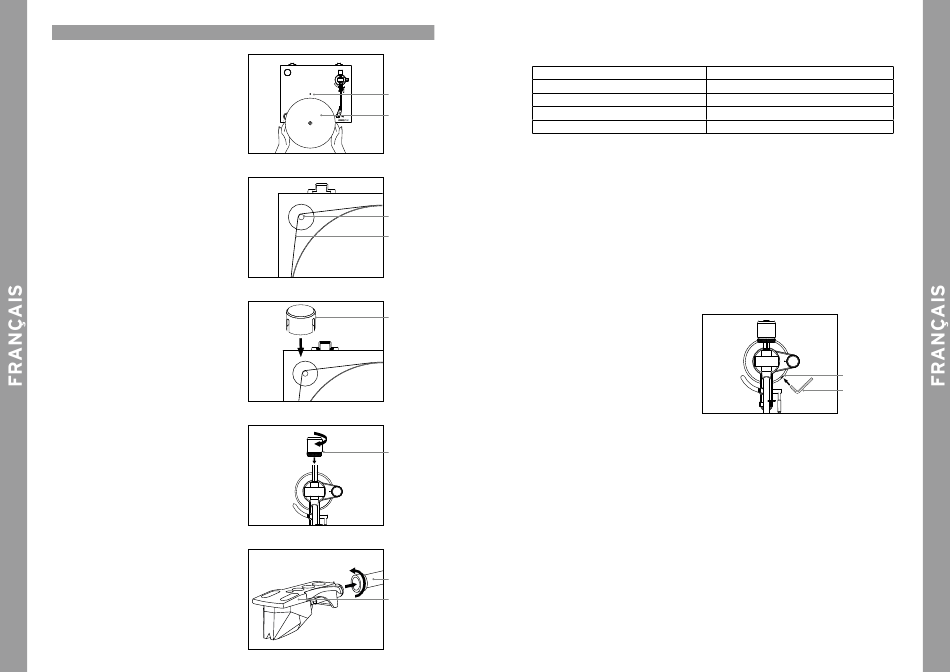

ASSEMBLAGE & CONNEXIONS
1. Fixez la table de lecture -1- sur le moteur. Placez la table de
lecture dans la broche de table de lecture -3-.
2. Enroulez la courroie plate -4- fournie sur le pourtour du plateau
-1- puis autour de la poulie du moteur -2-.
- Faites bien attention à ne pas tordre le caoutchouc.
- Faites tourner plusieurs fois le plateau pour vous assurer que
la courroie plate est bien montée.
3. Alignez la petite découpe du cache-poulie -5- avec la petite
protubérance de la poulie -2-. Si ces derniers ne sont pas alignés,
le cache-poulie sera bancal.
4. Poser la feutrine livrée -27- sur le plateau de lecture, centrée sur
le moyeu du plateau de lecture -3-. (Optional)
5. Fixez le contre-poids -17- sur le bras de lecture -12-.
REMARQUE! NOTE La graduation du contrepoids -16- doit être
dirigée vers l'avant.
6. Vissez la cellule avec pick up -11- au bras de lecture -12-.
18
En Option: La tête de lecture se laisse aisément remplacer le cas échéant:
a) Dévissez d'abord les vis de fixation de la cellule et débranchez le câble de la tête de lecture fournie avec l'appareil.
b) Démontez la tête de lecture de la cellule.
Couleur:
Blanc (L+)
Moyeu du plateau de lecture
Bleu (L-)
Plateau de lecture Rouge (R+)
Vert (R-)
c) Raccordez les câble de connexion de la cellule avec les connecteurs du système et respectez l'affectation des câbles:
d) Resserrez les vis de fixation de la cellule
e) Alignez le micro dans la tête de lecture à l'aide d'un gabarit CAP (Cartridge Protractor in Baerwald Principle).
7. Raccorder le câble coaxial (RCA) livré aux prises de sortie audio -18- et le brancher sur une entrée Phono ou une entrée Line de votre
ampli ou de votre chaîne HiFi.
REMARQUE! Le branchement sur une entrée Phono ou Line dépend du réglage de l'interrupteur marche/arrêt du préampli (Pre Amp) -7-.
Moyeu d'entraînement PRE AMP OFF = entrée Phono
PRE AMP ON = entrée Line
Courroie d'entraînement 8. Le cas échéant, raccorder le câble USB à votre ordinateur pour effectuer des enregistrements. Voir aussi la section „Enregistrement USB".
9. Raccorder le bloc secteur au connecteur d'alimentation -21- et à une prise secteur.
10. En option : Réglage de la hauteur du bras de lecture
Si le bras de lecture n'est pas parallèle au disque vinyle après avoir changé le système de lecture ou le support du système pendant la
lecture d'un disque, procédez comme suit pour régler la hauteur du bras de lecture.
a) Mettez un disque vinyle sur la platine (support de plateau) et placez l'aiguille sur le bord du disque. Le plateau de lecture ne doit pas être
mis en marche à ce moment-là.
Cache-poulie b) Insérez la clé Allen fournie -24- dans le trou de la vis de réglage
de la hauteur et dévissez-la dans le sens inverse des aiguilles
d'une montre pour desserrer le support du bras de lecture.
c) Tenez le support et réglez la hauteur pour que le bras de lecture soit parallèle au disque.
(Veillez à ce que le bras de lecture ne se balance pas vers la gauche ou la droite pendant le réglage de la hauteur).
d) Tournez la vis hexagonale dans le sens des aiguilles d'une montre pour fixer le support du bras de lecture.
Contrepoids
e) Maintenant, commencez à jouer le disque vinyle et assurez-vous que le bras de lecture est équilibré.
Bras de lecture
Cellule
Canal et polarité:
Gauche, positif
Gauche, négatif
Droite, positif
Droite, négatif
Orifice de la vis de
réglage de hauteur
Clé à six pans creux
