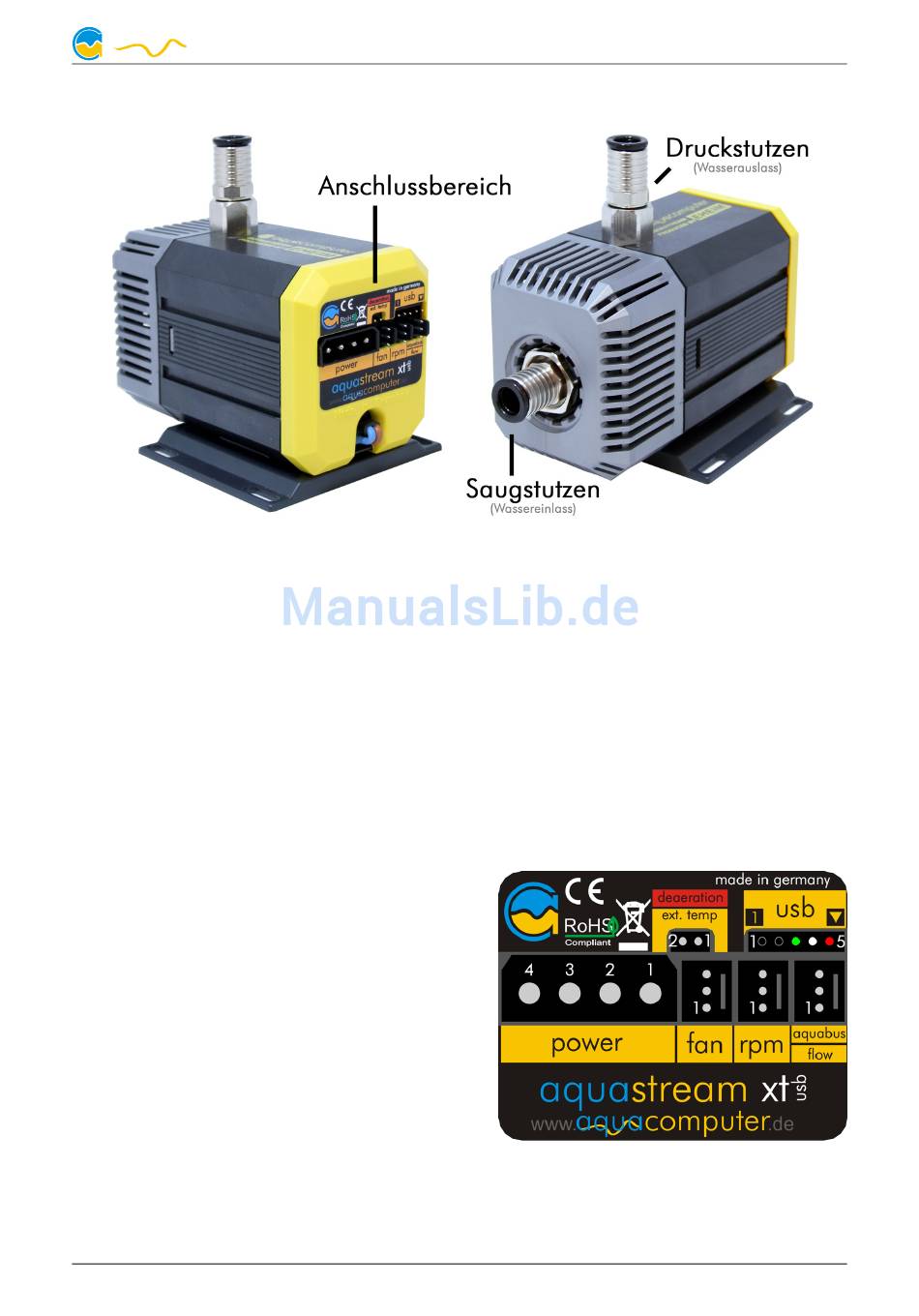

5. 5. 5. 5. Übersicht über die Pumpe Übersicht über die Pumpe Übersicht über die Pumpe Übersicht über die Pumpe

6. 6. 6. 6. Montage

Montage Montage Montage
Montieren Sie zuerst die Anschlussadapter (nicht im Lieferumfang enthalten) an der
aquastream XT. Die Adapter sollten generell ohne Werkzeug
eingedreht werden. Die schwarze Dichtung darf nicht mehr zu sehen sein. Sollten
Sie einen Ausgleichsbehälter zum Aufstecken auf die Pumpe (z. B. aquainlet) ver-
wenden, entfernen Sie zunächst die silberfarbene Abdeckung entfernen und mon-
tieren Sie den Behälter direkt auf den Saugstutzen der aquastream XT. In diesem
Fall wird kein kein kein kein Anschlussadapter am Saugstutzen montiert.
7. 7. 7. 7. Elektrische Anschlüsse Elektrische Anschlüsse Elektrische Anschlüsse Elektrische Anschlüsse
7.1.

7.1. Anschlussbereich der aquastream XT

Anschlussbereich der aquastream XT
7.1. 7.1. Anschlussbereich der aquastream XT Anschlussbereich der aquastream XT
Auf der Rückseite der Pumpe ist die Steuer-
elektronik integriert. Die eingebaute Platine
bietet Anschlussmöglichkeiten für Stromver-
sorgung, Lüfter, Tachosignal, aquabus oder
Durchflusssensor, externen Temperatursen-
sor und USB. Bitte beachten Sie, dass je
nach Variante einige Anschlüsse ohne
Funktion sein können.
ACHTUNG: Schalten Sie unbedingt vor je-
dem Anschließen und Trennen von externen
Komponenten das PC-Netzteil komplett aus!
In den nachfolgenden Kapiteln sind die Funktionen der einzelnen Anschlüsse be-
schrieben.
© 2007-2018 Aqua Computer GmbH & Co. KG
Gelliehäuser Str. 1, 37130 Gleichen
AQUASTREAM XT
ohne Werkzeug bis zum Anschlag ohne Werkzeug ohne Werkzeug
