Xoop Lighting NANOBAR FC Bedienungsanleitung Seite 2

INHALT
• Vorwort
• Lieferumfang
• Technische Daten
• Menü
• Übersicht Display
• Erklärung Menüpunkte
• DMX-Steuerung
• RDM
• Installation
• DMX-Kabel
• Zeichnung
2
VORWORT
Danke das Sie sich für den Kauf der Nanobar FC entschieden haben. Jeder Scheinwerfer
wurde vor dem Verpacken geprüft und hat einen Funktionstest durchlaufen. Bitte prüfen Sie
nach Erhalt den Versandkarton und die Nanobar auf mögliche Schäden, die während des
Transports entstanden sein könnten. Sollte etwas beschädigt sein, der Scheinwerfer nicht
richtig funktionieren oder Zubehör fehlen kontaktieren Sie uns bitte umgehend.
Die Nanobar FC ist eine Mini-LED-Bar mit einer herausragenden Performance, welche
besonders für die Gebäude- und Architekturbeleuchtung geeignet ist. Trotz ihrer geringen
Länge von gerade einmal 395 mm, kann eine Fläche von 5 m Breite beleuchtet werden. Die
Lichtquelle bilden 54 3in1 RGB LED's mit einer Leistung von 3 W. Durch die hochwertige
Kieselgellinse ist der Lichtdurchlass deutlich höher und auch die Farbmischung kommt besser
zur Geltung. Das Gehäuse besteht aus Aluminium-Druckguss, weist eine IP65 Zertifizierung
auf und ist somit auch für Outdoo-Einsätze geeignet.
Nutzen Sie für die Stromversorgung das mitgelieferte Stromkabel oder verbinden Sie mehrere
Nanobars untereinander in Reihe. Hierfür werden zusätzliche Kabel benötigt, welche auch bei
uns im Shop erhältlich sind.
Sollten Sie selber DMX-Kabel für die Steuerung der Nanobars herstellen wollen, achten Sie
bitte auf die Pin-Belegung (s. Seite 12). Des Weiteren achten Sie darauf, dass die Abschirmung
des Kabels nicht mit der Erdungslasche oder dem Gehäuse des XLR-Steckers in Kontakt
kommt.

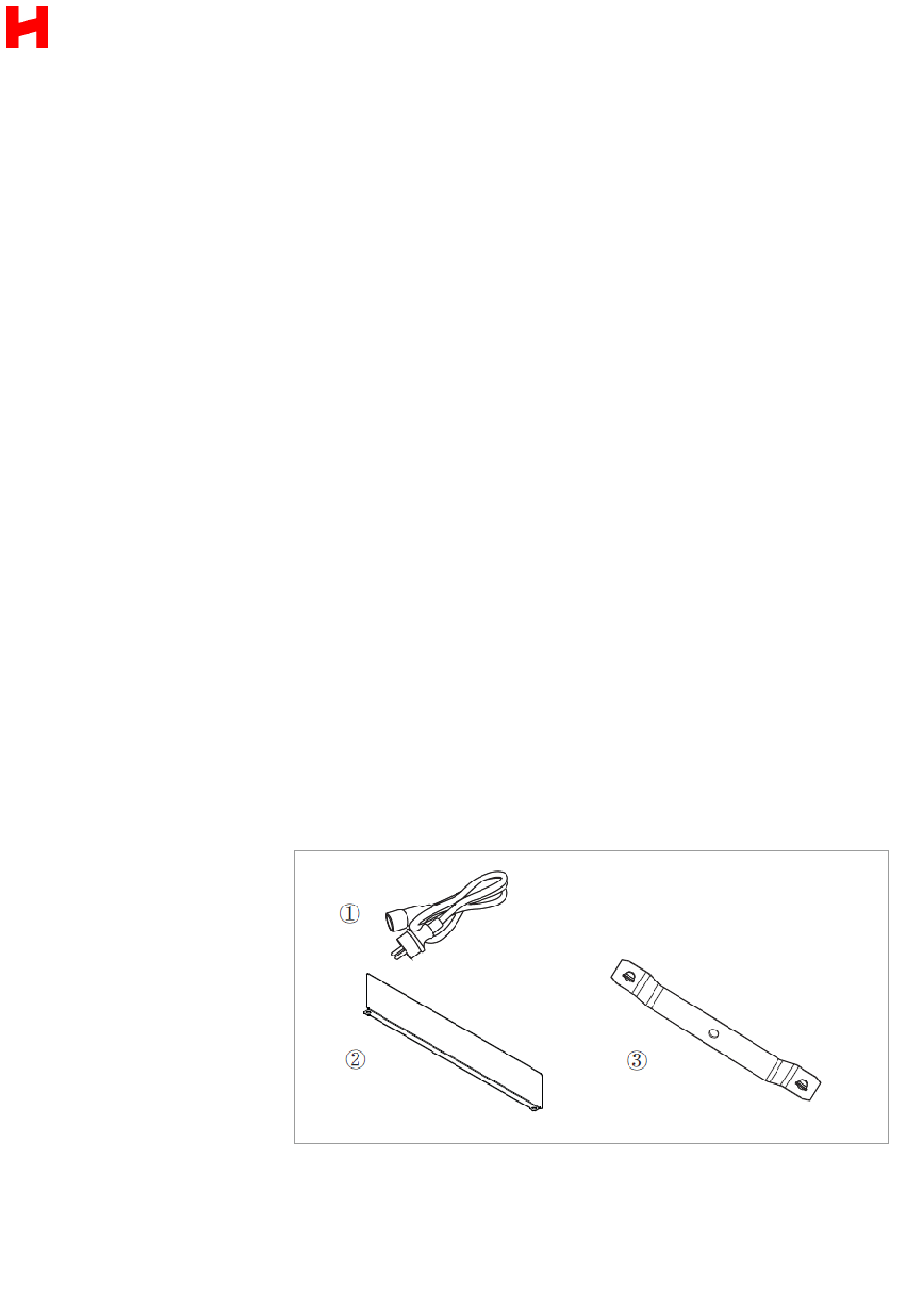

LIEFERUMFANG
1. Stromkabel
2. Torblende
3. Omega-Bügel
