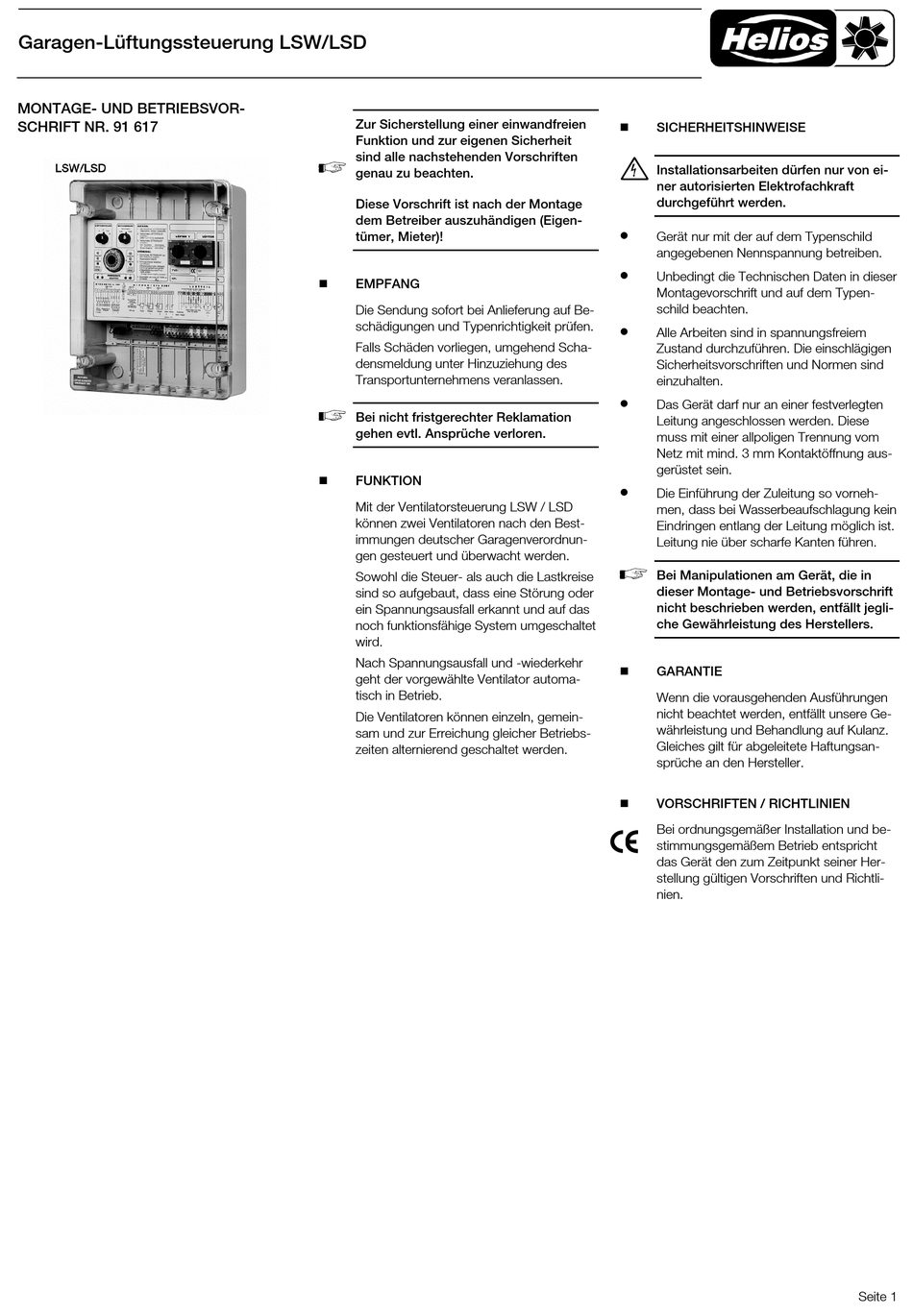

Helios LSW Montagevorschrift

Garagen-Lüftungssteuerung LSW/LSD
MONTAGE- UND BETRIEBSVOR-
SCHRIFT NR. 91 617
Zur Sicherstellung einer einwandfreien
Funktion und zur eigenen Sicherheit
sind alle nachstehenden Vorschriften
genau zu beachten.
Diese Vorschrift ist nach der Montage
dem Betreiber auszuhändigen (Eigen-
tümer, Mieter)!

EMPFANG
Die Sendung sofort bei Anlieferung auf Be-
schädigungen und Typenrichtigkeit prüfen.
Falls Schäden vorliegen, umgehend Scha-
densmeldung unter Hinzuziehung des
Transportunternehmens veranlassen.
Bei nicht fristgerechter Reklamation
gehen evtl. Ansprüche verloren.

FUNKTION
Mit der Ventilatorsteuerung LSW / LSD
können zwei Ventilatoren nach den Best-
immungen deutscher Garagenverordnun-
gen gesteuert und überwacht werden.
Sowohl die Steuer- als auch die Lastkreise
sind so aufgebaut, dass eine Störung oder
ein Spannungsausfall erkannt und auf das
noch funktionsfähige System umgeschaltet
wird.
Nach Spannungsausfall und -wiederkehr
geht der vorgewählte Ventilator automa-
tisch in Betrieb.
Die Ventilatoren können einzeln, gemein-
sam und zur Erreichung gleicher Betriebs-
zeiten alternierend geschaltet werden.

SICHERHEITSHINWEISE
Installationsarbeiten dürfen nur von ei-
ner autorisierten Elektrofachkraft
durchgeführt werden.

Gerät nur mit der auf dem Typenschild
angegebenen Nennspannung betreiben.

Unbedingt die Technischen Daten in dieser
Montagevorschrift und auf dem Typen-
schild beachten.

Alle Arbeiten sind in spannungsfreiem
Zustand durchzuführen. Die einschlägigen
Sicherheitsvorschriften und Normen sind
einzuhalten.

Das Gerät darf nur an einer festverlegten
Leitung angeschlossen werden. Diese
muss mit einer allpoligen Trennung vom
Netz mit mind. 3 mm Kontaktöffnung aus-
gerüstet sein.

Die Einführung der Zuleitung so vorneh-
men, dass bei Wasserbeaufschlagung kein
Eindringen entlang der Leitung möglich ist.
Leitung nie über scharfe Kanten führen.
Bei Manipulationen am Gerät, die in
dieser Montage- und Betriebsvorschrift
nicht beschrieben werden, entfällt jegli-
che Gewährleistung des Herstellers.

GARANTIE
Wenn die vorausgehenden Ausführungen
nicht beachtet werden, entfällt unsere Ge-
währleistung und Behandlung auf Kulanz.
Gleiches gilt für abgeleitete Haftungsan-
sprüche an den Hersteller.

VORSCHRIFTEN / RICHTLINIEN
Bei ordnungsgemäßer Installation und be-
stimmungsgemäßem Betrieb entspricht
das Gerät den zum Zeitpunkt seiner Her-
stellung gültigen Vorschriften und Richtli-
nien.
Seite 1
