1.4
Installation
Version: 1.0 (16-08-2006)
K
-L
OMFORT
UFTSCHLEIER

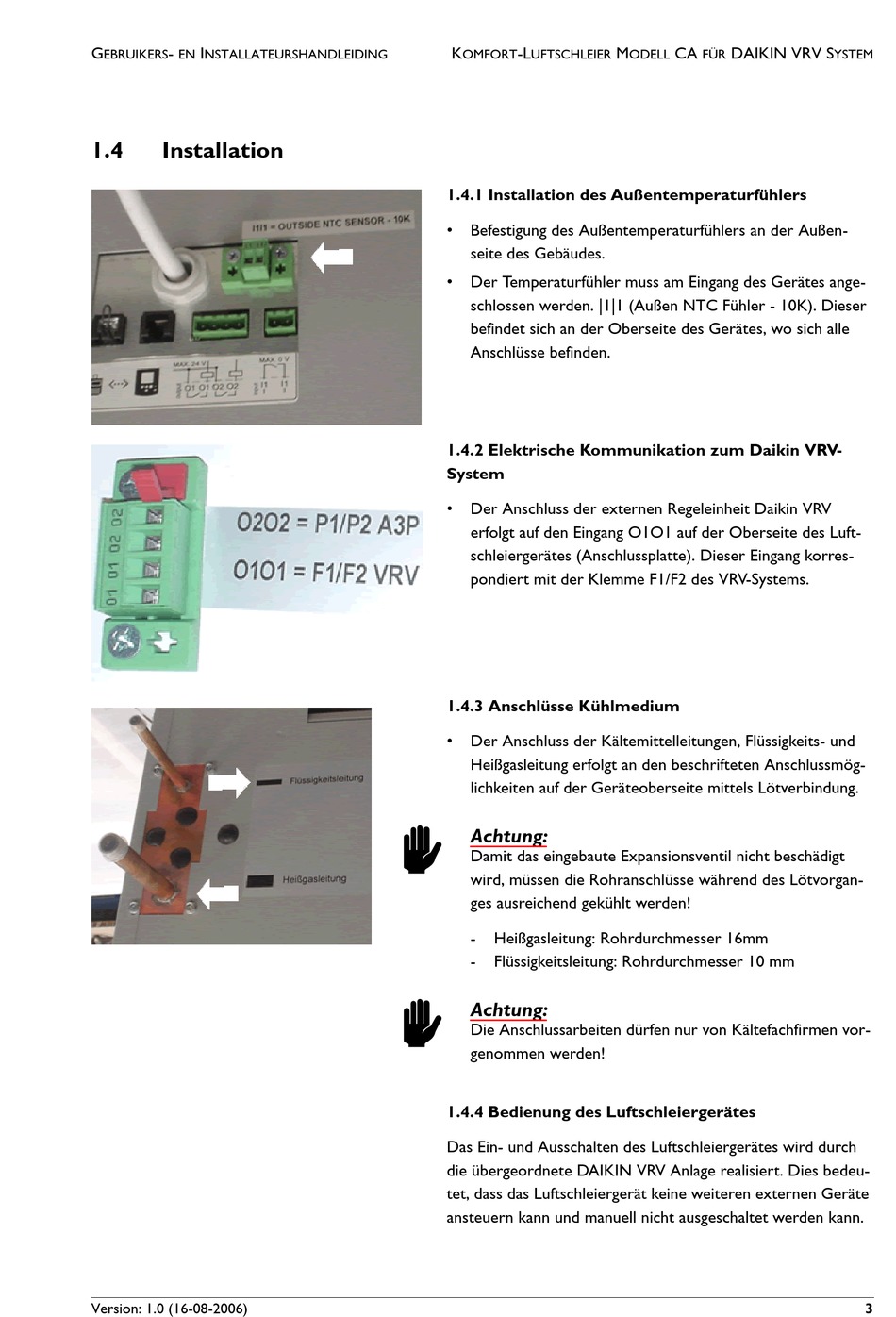

1.4.1 Installation des Außentemperaturfühlers
•
Befestigung des Außentemperaturfühlers an der Außen-
seite des Gebäudes.
•
Der Temperaturfühler muss am Eingang des Gerätes ange-
schlossen werden. |1|1 (Außen NTC Fühler - 10K). Dieser
befindet sich an der Oberseite des Gerätes, wo sich alle
Anschlüsse befinden.
1.4.2 Elektrische Kommunikation zum Daikin VRV-
System
•
Der Anschluss der externen Regeleinheit Daikin VRV
erfolgt auf den Eingang O1O1 auf der Oberseite des Luft-
schleiergerätes (Anschlussplatte). Dieser Eingang korres-
pondiert mit der Klemme F1/F2 des VRV-Systems.
1.4.3 Anschlüsse Kühlmedium
•
Der Anschluss der Kältemittelleitungen, Flüssigkeits- und
Heißgasleitung erfolgt an den beschrifteten Anschlussmög-
lichkeiten auf der Geräteoberseite mittels Lötverbindung.
c
Achtung:
Damit das eingebaute Expansionsventil nicht beschädigt
wird, müssen die Rohranschlüsse während des Lötvorgan-
ges ausreichend gekühlt werden!
-
Heißgasleitung: Rohrdurchmesser 16mm
-
Flüssigkeitsleitung: Rohrdurchmesser 10 mm
c
Achtung:
Die Anschlussarbeiten dürfen nur von Kältefachfirmen vor-
genommen werden!
1.4.4 Bedienung des Luftschleiergerätes
Das Ein- und Ausschalten des Luftschleiergerätes wird durch
die übergeordnete DAIKIN VRV Anlage realisiert. Dies bedeu-
tet, dass das Luftschleiergerät keine weiteren externen Geräte
ansteuern kann und manuell nicht ausgeschaltet werden kann.
M
CA
DAIKIN VRV S
ODELL
FÜR
YSTEM
