Schockfestigkeit:
EN60068-2-27
EN60068-2-29
11.11 Anschlüsse
Spannungsversorgung und Ausgänge:
Schraubklemme, 8-polig, RM5,00
Aderquerschnitt, max. 2,5 mm²
Signal- und Steuereingänge:
Schraubklemme, 9-polig, RM 3,50
Aderquerschnitt, max. 1,5 mm²

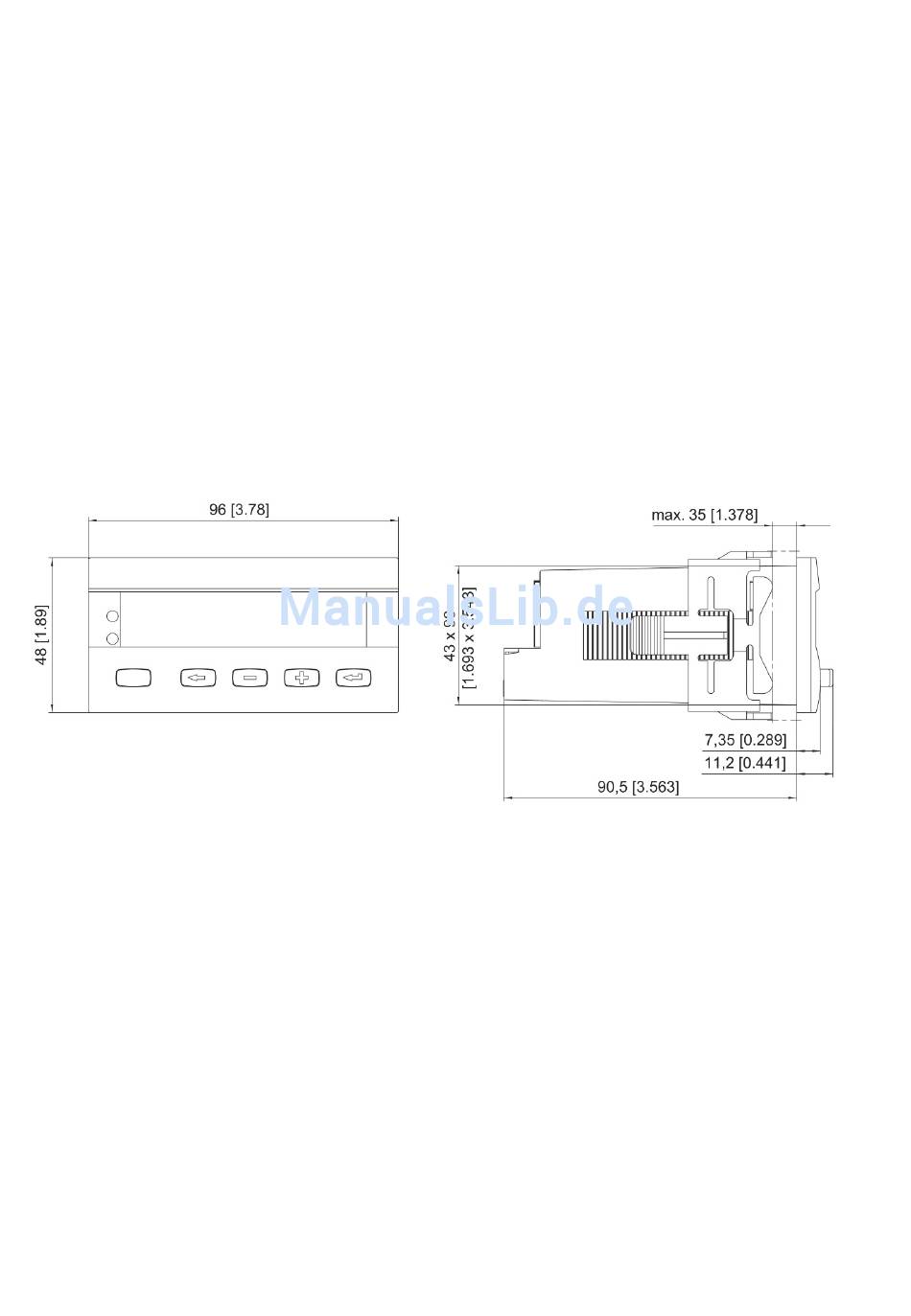

12 Maßbilder
Maße in mm [inch]
Schalttafelausschnitt: 92
Seite 20
100G / XYZ
3 mal in jede Richtung
10G / 6 ms / XYZ
2000 mal in jede Richtung
+0,8 +0,6
x 45
