Banner R70SR SNAP SIGNAL Serie Bedienungsanleitung
Serielles datenfunkgerät
Inhaltsverzeichnis
R70SR SNAP SIGNAL™ Serielles Datenfunkgerät
Technische Merkmale
Sure Cross® R70SR Serielle Datenfunkgeräte sind kompakte, industrielle Geräte für die
Funkkommunikation, die wenig Energie verbrauchen und zur Erweiterung der Reichweite serieller
Kommunikationsnetzwerke eingesetzt werden. Die seriellen Datenfunkgeräte sind in zwei Frequenzen
erhältlich, 900 MHz und 2,4 GHz, und sind mit M12-Steckverbindern ausgestattet und dadurch schnell
einsetzbar.
Weitere Informationen, die aktualisierte Dokumentation und eine Zubehörliste finden Sie auf der Website
von Banner Engineering: www.bannerengineering.com.
•
Serielle RS-485-Kommunikation
•
Konfiguration der Stern- oder Baum-Netzwerktopologie
•
DIP-Schalter zur Auswahl der Betriebsarten
•
Die Frequency Hopping Spread Spectrum (FHSS)-Technologie gewährleistet eine zuverlässige Datenübertragung
•
Selbstheilendes Auto-Routing-Funkfrequenznetzwerk mit mehreren Sprüngen (MultiHop) zur Erweiterung der Netzreichweite
Ausführungen
Ausführungen
R70SR9MQ
R70SR2MQ
Der Inhalt dieses Dokuments gilt auch für die Kits R70KSR9MQ und R70KSR2MQ. Die Kits enthalten jeweils zwei aufeinander
abgestimmte R70SRxMQ Geräte, die zur einfachen Konfiguration miteinander gekoppelt wurden.
Quickstart-Anleitung
Einrichten des Datenfunknetzwerks
So installieren und konfigurieren Sie Ihr Datenfunknetzwerk:
1.
Bevor Sie die Datenfunkgeräte installieren, sollten Sie zunächst überprüfen, ob die seriellen Geräte funktionieren. Schließen
Sie die seriellen Geräte mit einem seriellen Kabel an.
2.
Konfigurieren Sie die DIP-Schalter aller Geräte (siehe
2).
3.
Schalten Sie alle Geräte ein (siehe
4.
Bauen Sie das Funknetzwerk auf, indem Sie die Repeater- und Peripherie-Funkgeräte mit dem Kontroller- bzw.
Primärfunkgerät verbinden (siehe
5.
Überprüfen Sie anhand der LED-Anzeige, ob die Geräte miteinander kommunizieren (siehe
Funkgeräts" auf Seite
6.
Installieren Sie die Komponenten des Sensorfunknetzwerks (siehe
Weitere Einzelheiten zur Installation der Funkgeräte finden Sie in der
Diese können Sie aus der Wireless Reference Library unter

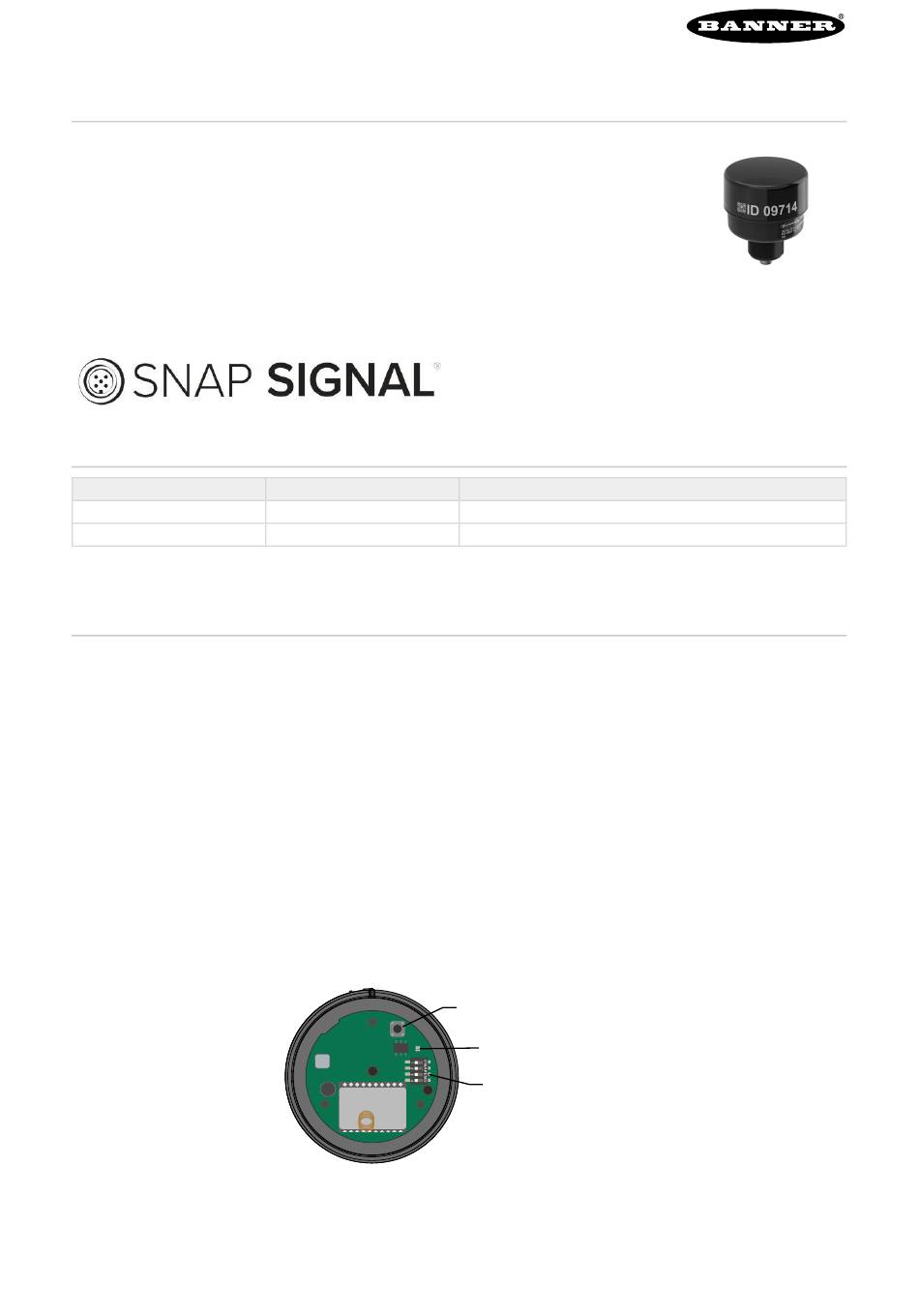

Tasten und LEDs am R70
Übersetzung der Orginalanweisungen
28-Jan.-26
Frequenz
900-MHz-ISM-Band
2,4-GHz-ISM-Band
"Versorgungsspannung zum R70SR einschalten" auf Seite
"Einbinden des seriellen Datenfunkgeräts R70SR in ein Netzwerk" auf Seite
7).
Verbindungstaste, LEDs und DIP-Schalter
© Banner Engineering Corp. Alle Rechte
vorbehalten. www.bannerengineering.com
1 Watt
65 mW (100 mW EIRP)
"DIP-Schaltereinstellungen für das R70SR im seriellen Modus" auf Seite
"Installieren der Sure Cross Funksysteme" auf Seite
Sure Cross Installationsanleitung
www.bannerengineering.com
Verbindungstaste
LEDs
DIP-Schalter
Übertragungsleistung
6).
6).
"LED-Verhalten des Client-
(Ident-Nr. 151514).
herunterladen.
p/n: 233275 Rev. D
8).
Inhaltsverzeichnis
Verwandte Anleitungen für Banner R70SR SNAP SIGNAL Serie
Inhaltszusammenfassung für Banner R70SR SNAP SIGNAL Serie
- Seite 1 (Ident-Nr. 151514). Diese können Sie aus der Wireless Reference Library unter www.bannerengineering.com herunterladen. Tasten und LEDs am R70 Verbindungstaste, LEDs und DIP-Schalter Verbindungstaste LEDs DIP-Schalter Übersetzung der Orginalanweisungen p/n: 233275 Rev. D © Banner Engineering Corp. Alle Rechte 28-Jan.-26 vorbehalten. www.bannerengineering.com...
-
Seite 2: Dip-Schalter Konfigurieren
Seit Anfang 2023 kann die Firmware des seriellen Datenfunkgeräts R70SR entweder als serielles Datenfunkgerät oder als MultiHop- Datenfunkgerät konfiguriert werden, das mit anderen Sure Cross MultiHop-Datenfunkgeräten von Banner kompatibel ist. Diese aktualisierten seriellen Datenfunkgeräte der Bauform R70SR enthalten außerdem ein zusätzliches ID-Etikett auf dem Gerät, das bei MultiHop-Standortaufnahmen hilft. -
Seite 3: Netzwerktopologien Im Seriellen Modus
Funkgerät in der Mitte des Netzwerks im Broadcast-Modus mit vielen Server-Funkgeräten kommunizieren. Ein gängiges Beispiel wäre eine SPS in der Zentrale, die mit vielen dezentralen E/A-Systemen kommuniziert. Die Sterntopologie ist langsamer als ein Punkt-zu- Punkt-Netzwerk, aber schneller als ein Baumnetzwerk. 28-Jan.-26 © Banner Engineering Corp. Alle Rechte vorbehalten. page 3 of 13 www.bannerengineering.com... - Seite 4 Leistungs-/Funkauswahl – Ausführungen mit 900 MHz sind auf 250 mW (24 dBm) Sendeleistung eingestellt; Ausführungen mit 2,4 GHz sind auf FLRC-Funkmodulation eingestellt (Sendeleistung bleibt bei 65 mW) Dieses Funkgerät als MultiHop-Server-Funkgerät einstellen Continued on page 5 page 4 of 13 © Banner Engineering Corp. Alle Rechte vorbehalten. 28-Jan.-26 www.bannerengineering.com...
- Seite 5 Systemen kommuniziert. Die Sterntopologie ist langsamer als ein Punkt-zu-Punkt-Netzwerk, aber schneller als ein Baumnetzwerk. Sternnetzwerk im MultiHop-Modus Server Server Client Server Server Server Server DIP-Schalter Geräteeinstellungen Client-Konfiguration Server-Konfiguration 28-Jan.-26 © Banner Engineering Corp. Alle Rechte vorbehalten. page 5 of 13 www.bannerengineering.com...
-
Seite 6: Versorgungsspannung Zum R70Sr Einschalten
Schalten Sie alle Funkgeräte ein und stellen Sie das R70SR Funkgerät mindestens zwei Meter vom Client-Funkgerät entfernt auf. Entfernen Sie die Abdeckung. Siehe "Öffnen der Abdeckung" on page Client-Funkgerät: Drücken Sie dreimal die Verbindungstaste, um das Client-Funkgerät in den Verbindungsmodus zu versetzen. page 6 of 13 © Banner Engineering Corp. Alle Rechte vorbehalten. 28-Jan.-26 www.bannerengineering.com... -
Seite 7: Led-Verhalten Der Server-Funkgeräte
Banner empfiehlt die Verwendung von BWA-UCT-900, einem RS-485-zu-USB-Adapterkabel mit Netzstecker, das Ihr Funkgerät mit Strom versorgt, während Sie es konfigurieren. Für den Anschluss an einen DXM-Kontroller ist das Adapterkabel nicht erforderlich. Laden Sie die neueste Softwareversion aus der Wireless Reference Library auf der Website von Banner Engineering herunter: www.bannerengineering.com. -
Seite 8: Installieren Der Sure Cross® Funksysteme
95 % maximale relative Luftfeuchtigkeit (nicht kondensierend) Strahlungsimmunität: 10 V/m (EN 61000-4-3) Wenn die Geräte über längere Zeiträume bei maximalen Betriebsbedingungen eingesetzt werden, kann sich ihre Lebensdauer verringern. page 8 of 13 © Banner Engineering Corp. Alle Rechte vorbehalten. 28-Jan.-26 www.bannerengineering.com... -
Seite 9: Fcc Teil 15 Klasse A Für Beabsichtigte Strahlung
L’appareil ne doit pas produire de brouillage. L’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement. 28-Jan.-26 © Banner Engineering Corp. Alle Rechte vorbehalten. page 9 of 13 www.bannerengineering.com... -
Seite 10: Abmessungen
2 = Weiß 30 Typ. Abgewinkelt 3 = Blau [1.18"] 4 = Schwarz 5 = Nicht belegt MQDC-450RA 15 m (49,2 ft) M12 x 1 ø 14.5 [0.57"] page 10 of 13 © Banner Engineering Corp. Alle Rechte vorbehalten. 28-Jan.-26 www.bannerengineering.com... - Seite 11 2 = Weiß 5 = Grün/Gelb 3 = Blau Ø30.5 LMB30LP • Flaches Profil • 30-mm -Montagebohrung • Bauform 300, Edelstahl 2 X Ø5.5 • CAD-Dateien: DXF, PDF, IGS, 28-Jan.-26 © Banner Engineering Corp. Alle Rechte vorbehalten. page 11 of 13 www.bannerengineering.com...
-
Seite 12: Warnhinweise
ZUGE DES KAUFABSCHLUSSES, DER VERHANDLUNGEN ODER DES HANDELS AUSGESPROCHEN WURDEN. Diese Garantie ist ausschließlich und auf die Reparatur oder – im Ermessen von Banner Engineering Corp. – den Ersatz beschränkt. IN KEINEM FALL HAFTET BANNER ENGINEERING CORP. GEGENÜBER DEM KÄUFER ODER EINER ANDEREN NATÜRLICHEN ODER JURISTISCHEN PERSON FÜR ZUSATZKOSTEN, AUFWENDUNGEN, VERLUSTE, GEWINNEINBUSSEN ODER BEILÄUFIG ENTSTANDENE SCHÄDEN, FOLGESCHÄDEN ODER BESONDERE SCHÄDEN, DIE SICH AUS PRODUKTMÄNGELN... - Seite 13 VERTRAGS, DER GARANTIE, DER GESETZE, DURCH ZUWIDERHANDLUNG, STRENGE HAFTUNG, FAHRLÄSSIGKEIT ODER AUF ANDERE WEISE ENTSTANDEN SIND. Banner Engineering Corp. behält sich das Recht vor, die Bauart des Produkts ohne Verpflichtungen oder Haftung bezüglich eines zuvor von Banner Engineering Corp. hergestellten Produkts zu ändern, zu modifizieren oder zu verbessern.
