Inhaltsverzeichnis
1
Aufbau des Gerätetesters..................................................................................................................2
2
Allgemeine Sicherheitshinweise........................................................................................................3
3
Bedienung..............................................................................................................................4
4
Anschlussschemata.................................................................................................................6
5
Wartung und Reparatur.....................................................................................................................6
6
Technische Daten............................................................................................................................7
7
Einhaltung der Normen.....................................................................................................................8
8
Lieferumfang...........................................................................................................................8
9
Ersatzteile und Zubehör....................................................................................................................8
10
Servicestellen.........................................................................................................................8
1.

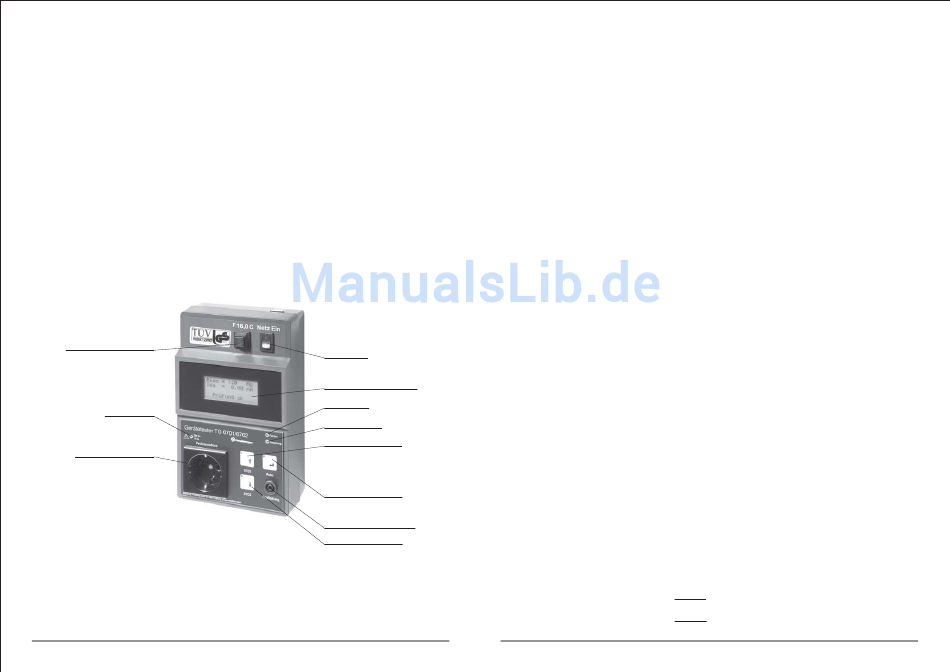

Aufbau des Gerätetesters
Ausführung mit Digitalanzeige
Sicherungsautomat 16 A
LED " 230 V~ "
Steckdose für Prüfling
2
6.
Seite
Netzschalter
Alphanumerisches Display,
vier Zeilen
LED " Fehler "
LED " Umpolung "
Funktionstaste " 0701 "
Funktionstaste " Auto "
Anschluss für Prüfleitung
(4 mm Sicherheitsbuchse)
Funktionstaste " 0702 "
GMW
GMW
Technische Daten
Genauigkeit
Schutzleiterwiderstandsmessung
Messbereich
Grenzwert
Messstrom
Isolationswiderstandsmessung
Messbereich
Grenzwerte
[SK1]
[SK2]
Prüfspannung / Kurzschlussstrom
Ersatzableitstrommessung
Messbereich
Grenzwerte für Geräte mit Heizwiderstand
≤ 3,5 kW
[SK1]
> 3,5 kW
[SK1e] < 1 mA/kW
Messspannung
Schutzleiterstrommessung (nach Differenzstromverfahren)
Messbereich
Grenzwert
[SK1]
A C H T U N G : D e r P r ü f l i n g w i r d u n t e r N e t z s p a n n u n g b e t r i e b e n !
Berührungsstrommessung (nach Differenzstromverfahren)
Messbereich
Grenzwert
[SK2]
A C H T U N G : D e r P r ü f l i n g w i r d u n t e r N e t z s p a n n u n g b e t r i e b e n !
Prüfleitung
Sicherheitsmessleitung
Interne Kompensation der Prüfleitung durch Software-Routine
Stromversorgung
Über Netzleitung
Sicherung
Schutzart
Anzeige (je nach Ausführung)
Analoganzeige
Digitalanzeige
Schnittstelle
Seriell
Messwertspeicher (optional)
Speicherplätze
Maße
Äußere Abmaße (L x B x H)
Gewicht
Weicht die am Gerätetester anliegende Netzspannung von 230 V AC ab, sind die angezeigten Messwerte wie folgt zu
korrigieren:
230V
a) Für Messbereiche in mA; Messwert =
x Anzeigewert
U netz
U netz
b) Für Messbereich in MΩ; Messwert =
x Anzeigewert
230V
5% (in allen Bereichen)
0 ... 1000 mΩ
< 300 mΩ
0,2 A DC (automatische Umpolung)
0,2 ... 20 MΩ
> 1,0 MΩ
> 2 MΩ
500 V DC / 4,9 mA
0 ... 20 mA
≤ 3,5 mA
40 V AC
0 ... 10 mA
≤ 3,5 mA (automatische Umpolung)
0 ... 10 mA
≤ 0,5 mA (automatische Umpolung)
Länge: 100 cm
230 V AC, 50 Hz; 7 VA
400 mA / 250 V träge
IP 40
1 mA Messwerk; 2-farbige Skala
4-zeilig. LCD-Display, beleuchtet
RS 232; 9600 Baud
max. 4000
130 x 210 x 70 mm
ca. 1,3 kg
7
