Graf BlueLevel R Kurzanleitung Seite 8

4
Um das USB-C-Netzteil anzuschließen, öffnen Sie das Gehäuse vorsichtig, indem Sie
die vier Schrauben an der Unterseite des Geräts lösen.
Nachdem Sie alle vier Schrauben entfernt haben, können Sie den Gehäusedeckel
abnehmen und mit Schritt 5 fortfahren.
5

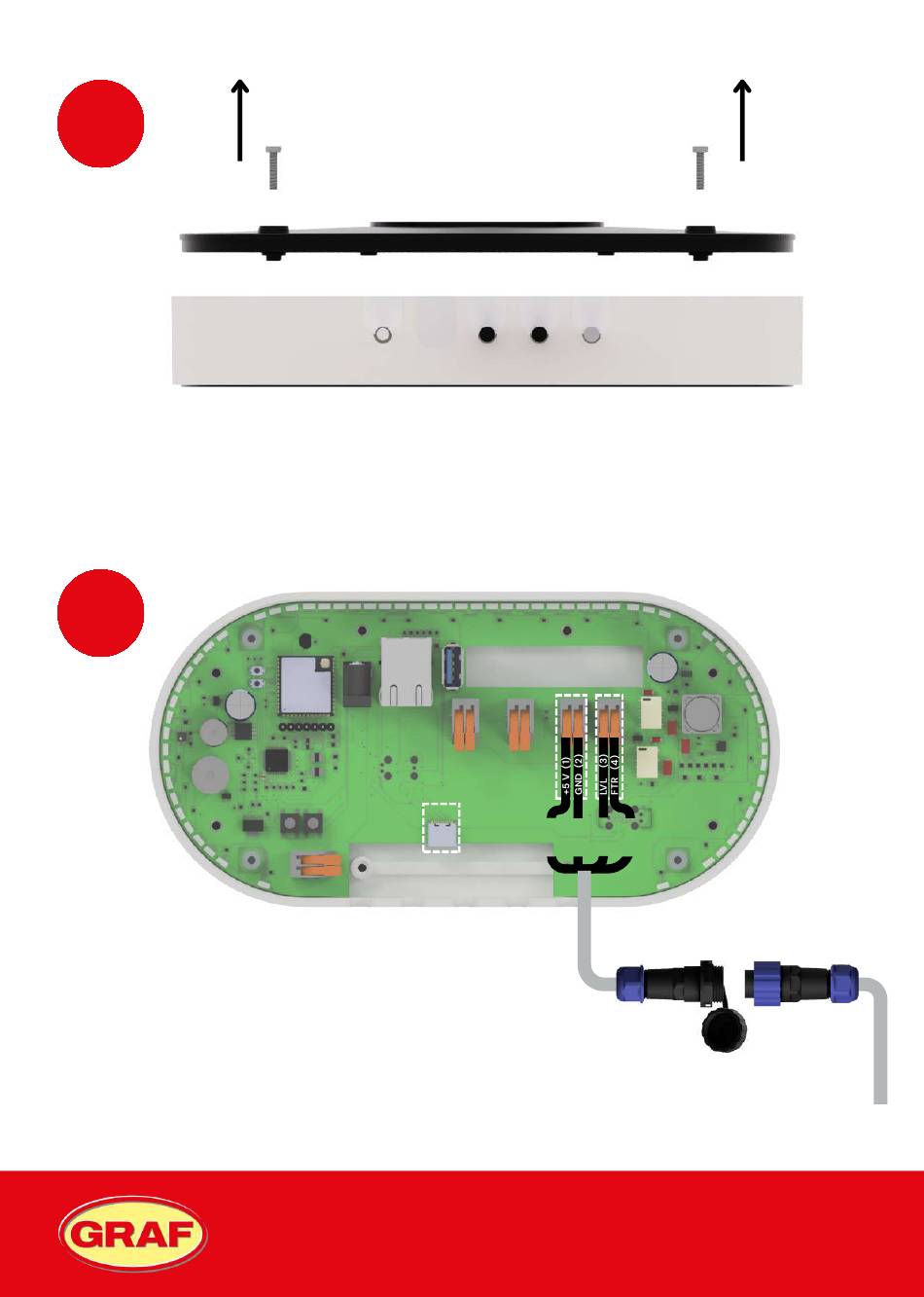

Stecken Sie die Sensorleitung wie hier dargestellt
auf der Seite der BlueLevel R an.
Achten Sie darauf, dass die Leitungen des
vormontierten Steckeradapters vollständig
in den Klemmen sitzen und sie sich nicht
leicht herausziehen lassen.
PWR
1 2 3 4
Seite 7 von 25
