Montage Sensoreinheit - Graf Bluelevel R Kurzanleitung

Montage Sensoreinheit

2
Zisternendom unter Deckel
A
Befestigen Sie die Sensoreinheit mithilfe der mitgelieferten Schrauben und
Dübel im Tankdom. Montieren Sie die Sensoreinheit unter Verwendung der
Rundungskorrektur.
Achten Sie dabei darauf, die Füllstandssonde vorsichtig abzulassen. Die
Messkapsel am unteren Ende der Füllstandssonde kann durch
Aufschlagen am Zisternenboden beschädigt werden. Zudem darf die
Messkapsel nicht direkt in Verschmutzungen am Boden eintauchen. Lassen
Sie die Sonde ggf. einige Zentimeter über dem Boden hängen.

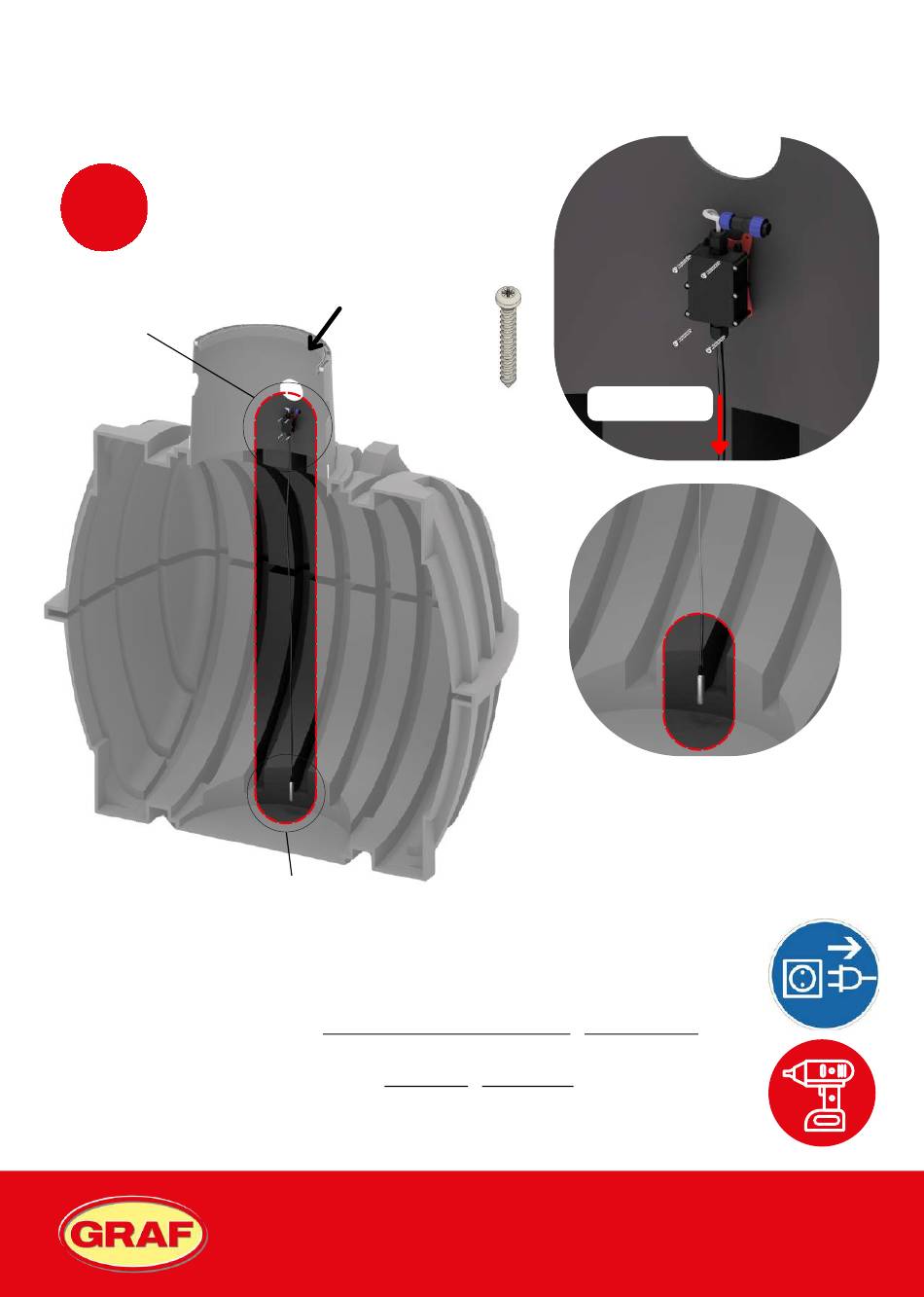

Detail A:
Anschrauben über
Montagelaschen
3,5x35 mm
B
nach unten
4x
Detail B:
Der Füllstandsensor darf nicht direkt in
Verschmutzungen am Boden eintauchen.
Lassen Sie den Sensor ggf. einige cm über
dem Boden hängen.
