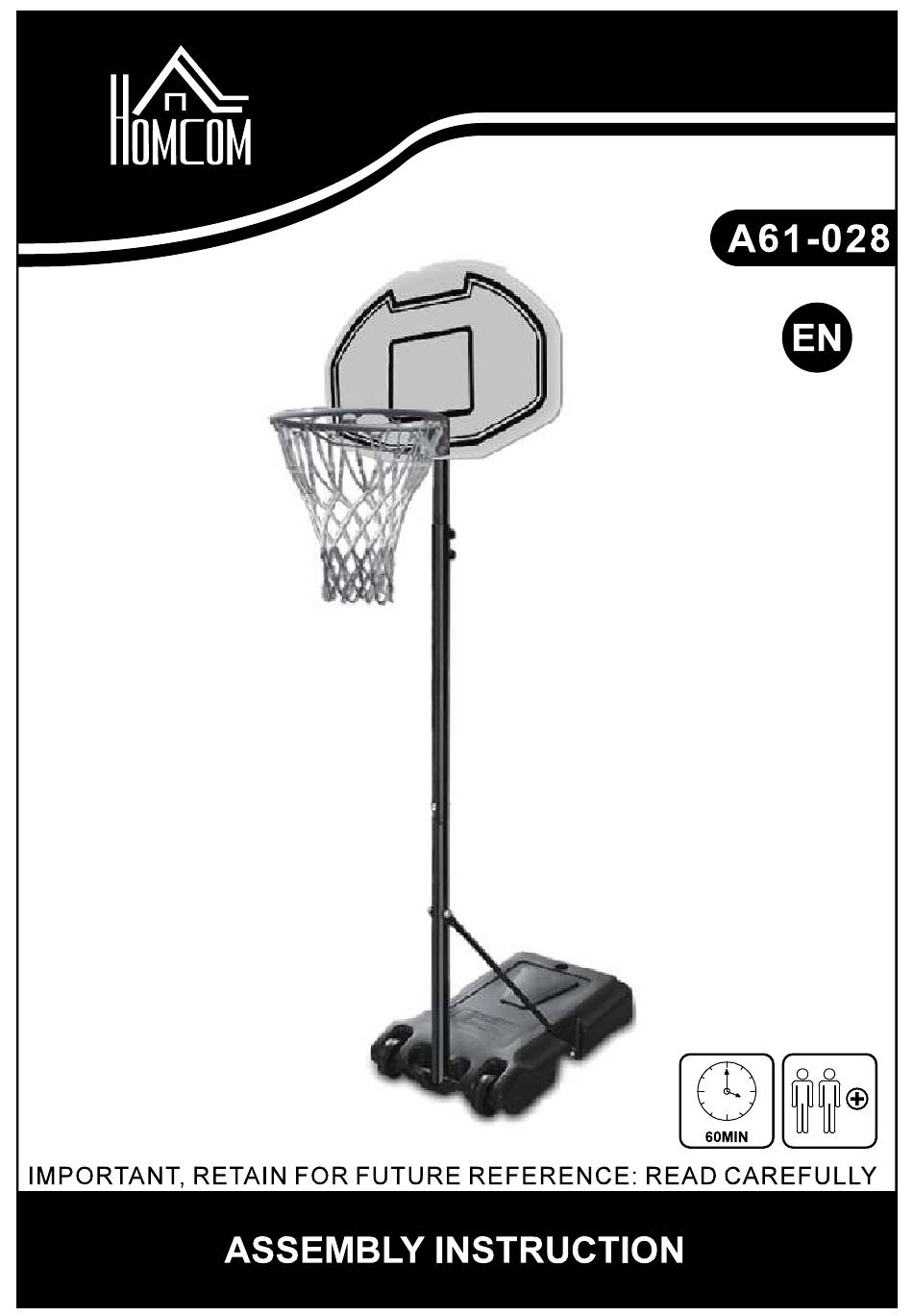

- Seite 34 IN221002136V03_DE A61-028 60MIN WICHTIG! SORGFÄLTIG LESEN UND FÜR SPÄTER NAACHSCHLAGEN AUFBEWAHREN MONTAGEANLEITUNG...
-
Seite 35: Sicherheitshinweise
SICHERHEITSHINWEISE DIE NICHTBEACHTUNG DIESER WARNHINWEISE KANN ZU SCHWEREN VERLETZU- NGEN ODER SACHSCHÄDEN FÜHREN. Versuchen Sie aus Sicherheitsgründen nicht, dieses Produkt zusammenzubauen, ohne alle Anweisungen sorgfältig zu lesen und zu befolgen. Überprüfen Sie den gesamten Karton und alle Verpackungsmaterialien auf Teile und/oder zusätzliches Anleitungsmaterial. Bevor Sie mit der Montage beginnen, identifizieren und inventarisieren Sie alle Teile und Beschläge anhand der Teile- und Beschlagslisten und Kennzeichnungen in diesem Dokument. -
Seite 36: Die Eigentümer Müssen Sicherstellen, Dass Alle Spieler Diese
WARNUNG DIE EIGENTÜMER MÜSSEN SICHERSTELLEN, DASS ALLE SPIELER DIESE REGELN KENNEN UND BEFOLGEN, UM EINEN SICHEREN BETRIEB DES SYSTEMS ZU GEWÄHRLEISTEN. 1. Erlauben Sie Kindern nicht, das System zu bewegen oder einzustellen. 2. Vergewissern Sie sich vor dem Spielen, dass der Einstellknopf fest angezogen ist. -
Seite 37: Transport Der Tragbaren Basis
TRANSPORT DER TRAGBAREN BASIS 1. Vergewissern Sie sich, dass die Basis leer ist, bevor Sie sie bewegen. 2. Richten Sie den Blick auf die Vorderseite des Sock- els, wo sich die Räder befinden, und ziehen Sie die Stange zurück, bis das Gerät auf den Rädern ausbal- anciert ist. - Seite 38 TEILELISTE Teilenummer Bemerkungen Name \ Beschreibung Menge Kunststoff-Kopfknopf Fixtop pole W on middle pole X B1、B2、B3 Verbinden Sie die Felge I , Rückwand Schraube, M8×35MM \Obere Stange W C1、C2、C3 Basis S \ Basisstrebe L1 und L2 Schraube, M8×20MM verbinden D1、D2、 Mittlere Stange X \ untere Stange Y , dann obere Stange W \ Mittlere...
- Seite 39 2 PCS...
- Seite 40 Verbinden Sie den mittleren Pol (X) und den unteren Pol (Y) mit dem Schraubensatz (D1), (D2) & (D3). Stecken Sie die Radwelle (M) in das Rad (G), die Basis (S) und das Ende der unteren Stange (Y). Wie abgebildet:...
- Seite 41 Setzen Sie ein Ende der Maststrebe (L1) und (L2) mit dem Schrauben- satz (El), (E2) und (E3) auf den unteren Mast (Y). Bringen Sie das andere Ende der Maststrebe (L1) und (L2) mit dem Schraubensatz (C1), (C2) und (C3) an beiden Seiten des Sockels (S)
- Seite 42 Setzen Sie die Felge (1) und die obere Stange (W) mit dem Schraubensatz (B1), (B2) und (B3) auf die Rückwand (K). Stecken Sie die obere Stange (W) in die mittlere Stange (X), stellen Sie sie auf die gewün- schte Höhe ein und ziehen Sie sie dann mit dem Kunststoffkopfknopf (A) und dem Schraubensatz (D1), (D2) und (D3) fest.
- Seite 43 Legen Sie das Netz ( J ) auf die Felge ( I ).
- Seite 44 Sand Wasser Kappe Wasser Füllen Sie die Basis(en) mit Wasser oder Sand, um sie stabil zu halten.
