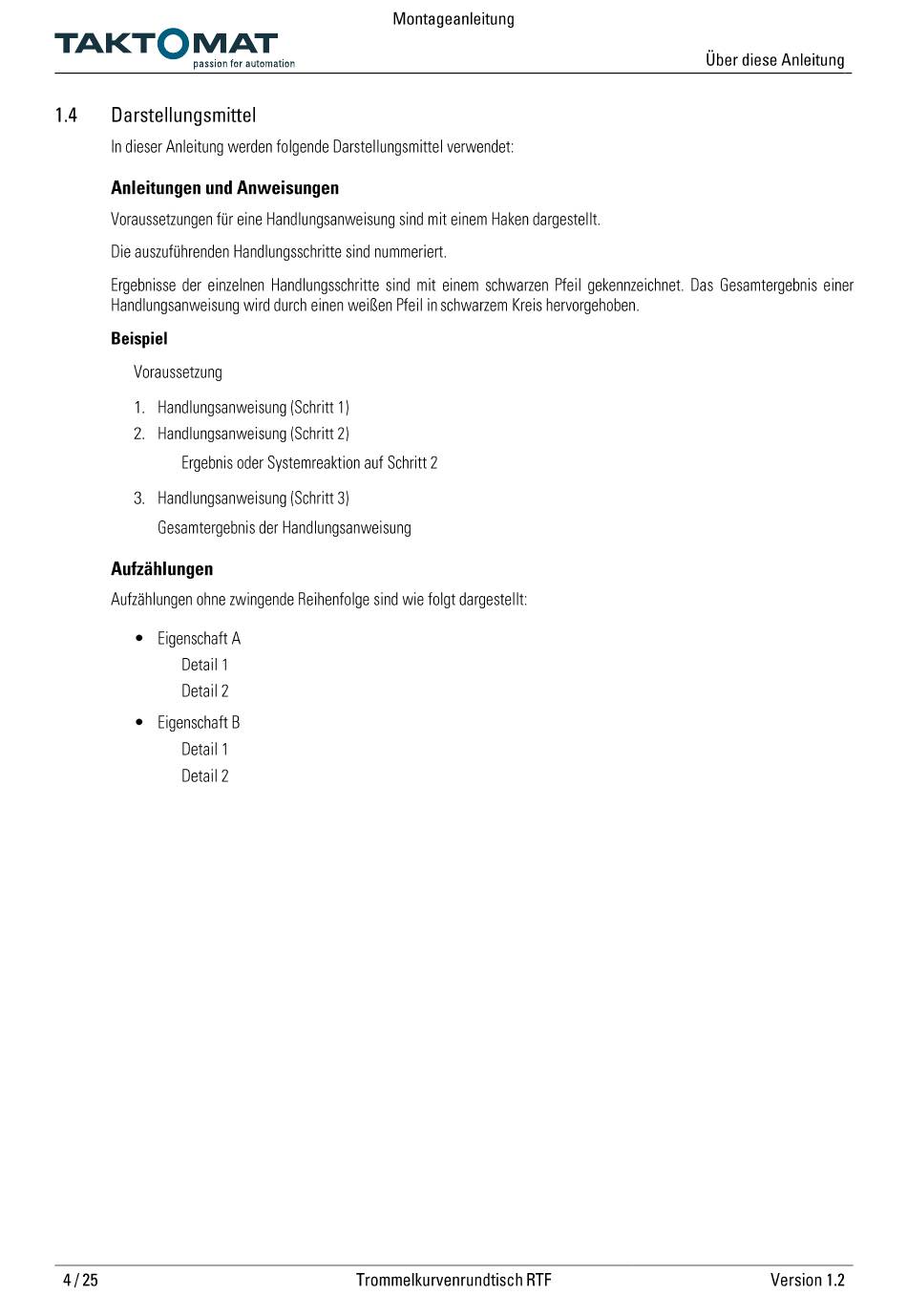

1.4

Darstellungsmittel

In dieserAnleitungwerdenfolgendeDarstellungsmittelverwendet:
Anleitungen und Anweisungen
Voraussetzungen f ür eine Handlungsanweisung s ind mit einemHakendargestellt.
Die auszuführenden Handlungsschritte sind nummeriert.
Ergebnisseder einzelnen Handlungsschrittesind mit einem schwarzenPfeil gekennzeichnet. D as Gesamtergebnis einer
Handlungsanweisung W irddurcheinen weißen Pfeil in schwarzemKreishervorgehoben.
Beispiel
✓
Voraussetzung
1. Handlungsanweisung
2. Handlungsanweisung ( Schritt2)

Ergebnis O der S ystemreaktion auf Schritt2
3. Handlungsanweisung

O Gesamtergebnis derHandlungsanweisung
Aufzählungen
Aufzählungen ohnezwingendeReihenfolgesindwie folgt dargestellt:
Eigenschaft A
o
0 Detail I
o
0 Detail 2
EigenschaftB
o
0 Detail I
o
0 Detail 2
