OSF Solar-11 Montage- Und Bedienungsanleitung Seite 2

Bedienungsanleitung Solar-11 (Solar-Differenzregler digital)
Das Steuergerät ist, seiner Schutzart entsprechend, in geeigneter Weise vor Feuchtigkeit zu schützen. Die
Umgebungstemperatur im Betrieb darf zwischen 0° C un d + 40° C liegen und sollte möglichst konstant sein . Die
rel. Feuchte am Einbauort darf 95% nicht überschreiten, es darf keine Kondensation auftreten. Direkte Wärme-
oder Sonneneinstrahlung auf das Gerät sind zu vermeiden.

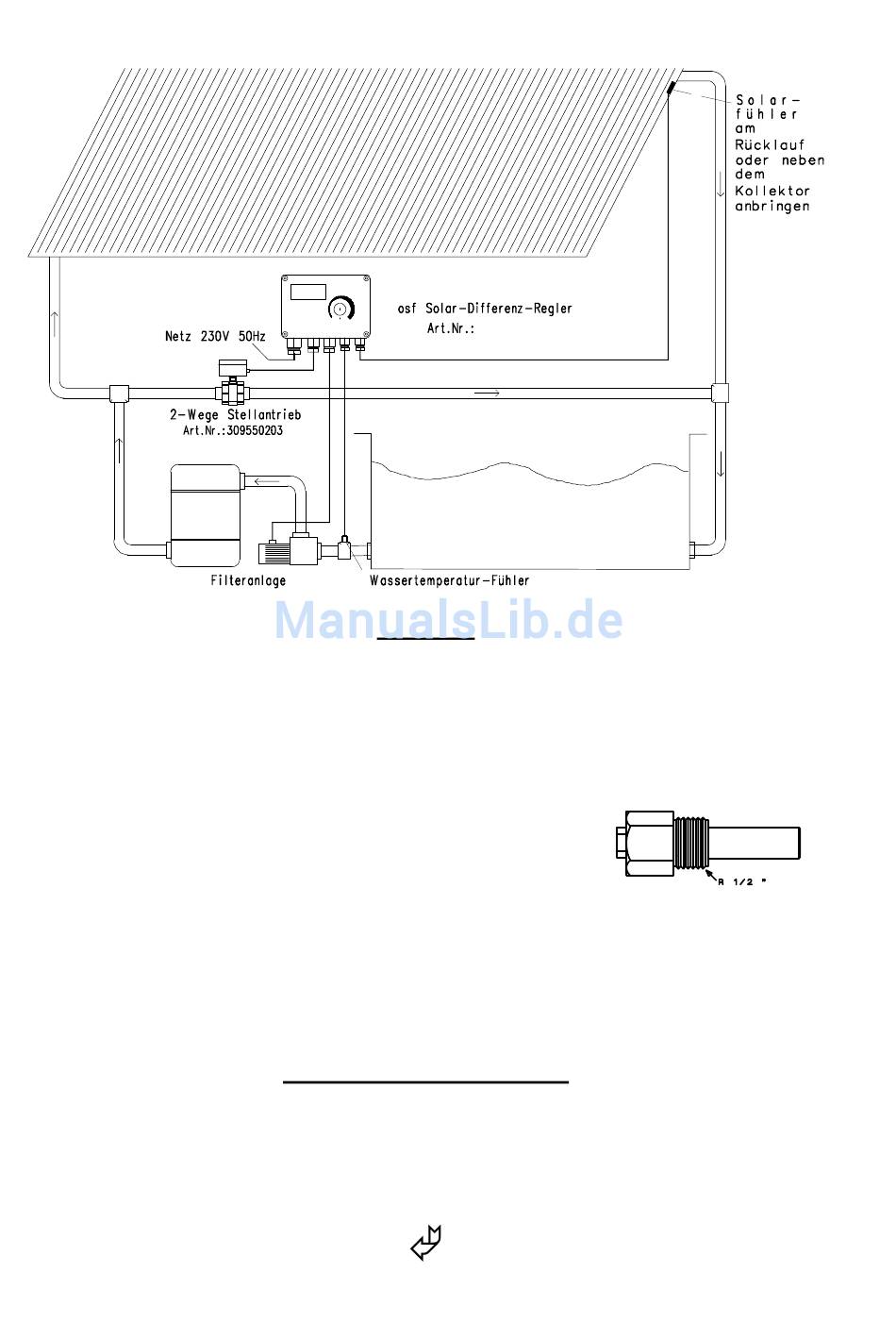

Zur Messung der Wasser- und Kollektortemperatur dienen die beiden mitgelieferten Temperaturfühler:
1. Der Wassertemperaturfühler wird mit Hilfe einer als Zubehör erhältlichen
Tauchhülse R½" in die Saug- oder Druckleitung der Filterpumpe eingebaut
und ermittelt die momentane Temperatur des Schwimmbadwassers.
2. Der Solarfühler (Aluminium) wird an der Ausgangsseite des Sonnenkollektors angebracht und misst die
Temperatur des im Kollektor von der Sonne erwärmten Wassers. Bei der Montage dieses Fühlers ist darauf
zu achten, dass er in gutem Wärmekontakt zum Kollektor bzw. zum zurückfließenden, erwärmten Wasser
steht. Er darf keinesfalls direkt vom kalten Schwimmbadwasser auf der Eingangsseite angeströmt
werden. Die Temperatur am Einbauort des Temperaturfühlers darf 80° C nicht überschreiten.
Der elektrische Anschluss darf nur von einem zugelassenen Elektrofachmann
nach folgendem Anschlussschema unter Berücksichtigung der jeweils gültigen
Sicherheitsbestimmungen durchgeführt werden!
1
Montage
Elektrischer Anschluss:
2 (4)
