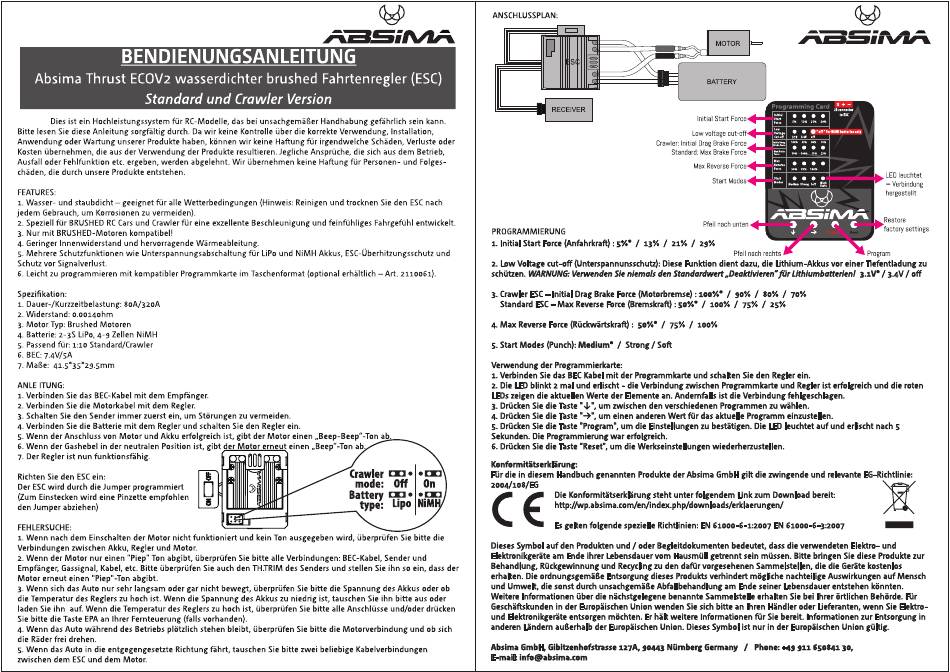

BENDIENUNGSANLEITUNG
Absima Thrust ECOV2wasserdichter brushed Fahrtenregler (ESC)
Standard
Dies ist ein Hochleistungssystem für RC-Modelle, das bei unsachgemäßer Handhabung gefährlich sein kann.
Bitte lesen Sie diese Anleitung sorgfältig durch. Da wir keine Kontrolle über die korrekte Verwendung, Installation,
Anwendung Oder Wartung unserer Produkte haben, können wir keine Haftung für irgendwelche Schäden, Verluste Oder
Kosten übernehmen, die aus der Verwendung der Produkte resultieren. Jegliche Ansprüche, die sich aus dem Betrieb,
Ausfall Oder Fehlfunktion etc. ergeben, werden abgelehnt. Wir übernehmen keine Haftung für Personen- und Folges-
chäden, die durch unsere Produkte entstehen.
FEATURES:
1. Wasser- und staubdicht —geeignet für alle Wetterbedingungen (Hinweis: Reinigen und trocknen Sie den ESC nach
jedem Gebrauch,um Korrosionenzu vermeiden).
2. Speziell für BRUSHED RCCars und Crawler für eine exzellente Beschleunigung und feinfühliges Fahrgefühl entwickelt.
3. Nur mit BRUSHED-Motoren kompatibel!
4. Geringer Innenwiderstand und hervorragende Wärmeableitung.
5. MehrereSchutzfunktionen wie Unterspannungsabschaltung
Schutz vor Signalverlust.
6. Leichtzu programmieren mit kompatibler Programmkarteim Taschenformat (optional erhältlich —Art. 2110061).
Spezifikation:
1. Dauer-/Kurzzeitbelastung: 80A/320A
2. Widerstand: 0.00140hm
3. Motor Typ: Brushed Motoren
4. Batterie: 2-3S LiPo, 4-9 Zellen NiMH
5. Passend für: 1:10 Standard/Crawler
6. BEC: 7-4V/5A
7. Mage: 41.5*35 *29.5mm
ANLE 'TUNG:
1. Verbinden Sie das BEC-Kabel mit dem Empfänger.
2. Verbinden Sie die Motorkabel mit dem Regler.
3. Schalten Sie den Sender immer zuerst ein, um Störungen zu vermeiden.
4. Verbinden Sie die Batterie mit dem Regler und schalten Sie den Regler ein.
5. Wenn der Anschluss von Motor und Akku erfolgreich ist, gibt der Motor einen „Beep-Beep"-Ton ab.
6. Wenn der Gashebel in der neutralen Position ist, gibt der Motor erneut einen „Beep"-Ton ab
7. Der Regler ist nun funktionsfähig.
Richten Sie den ESC ein:
Der ESCWird durch die Jumper programmiert
(Zum EinsteckenWird eine Pinzette empfohlen
den Jumper abziehen)
FEHLERSUCHE:
1. Wenn nach dem Einschalten der Motor nicht funktioniert
Verbindungen zwischen Akku, Regler und Motor.
2. Wenn der Motor nur einen "Piep" Ton abgibt, überprüfen Sie bitte alle Verbindungen: BEC-Kabel, Sender und
Empfänger, Gassignal, Kabel, etc. Bitte überprüfen Sie auch den TH.TRIM des Senders und stellen Sie ihn so ein, dass der
Motor erneut einen "Piep"-Ton abgibt.
3. Wenn sich das Auto nur sehr langsam Oder gar nicht bewegt, überprüfen Sie bitte die Spannung des Akkus Oder 0b
die Temperatur des Reglers zu hoch ist. Wenn die Spannung des Akkus zu niedrig ist, tauschen Sie ihn bitte aus Oder
laden Sie ihn auf. Wenn die Temperatur des Reglers zu hoch ist, überprüfen Sie bitte alle Anschlüsse und/oder drücken
Sie bitte die Taste EPAan Ihrer Fernteuerung (falls vorhanden).
4. Wenn das Auto während des Betriebs plötzlich stehen bleibt, überprüfen Sie bitte die Motorverbindung
die Räder frei drehen.
5. Wenn das Auto in die entgegengesetzte Richtung fährt, tauschen Sie bitte zwei beliebige Kabelverbindungen
zwischen dem ESC und dem Motor.
und Crawler Version
für LiPound NiMHAkkus,ESC-Überhitzungsschutz
Crawler
mode:
Battery
type:
und kein Ton ausgegeben wird, überprüfen Sie bitte die
ANSCHLUSSPLAN:
RECEIVER
PROGRAMMIERUNG
1. Initial Start Force(Anfahrkraft) :
und
2. LowVoltage cut-off (Unterspannunsschutz):DieseFunktion dient dazu,die Lithium-Akkus vor einer Tiefentladung zu
schützen. WARNUN6:VerwendenSieniemals den Standardwert -Deaktivieren"fiir Lithiumbatterien! 3.1V• / 3.4V/ off
3. Crawler ESC —Initial Drag BrakeForce(Motorbremse) : 100%' / 90% / 80% / 70%
Standard ESC —Max ReverseForce(Bremskraft): 50%' / 100% / 75% / 25%
4. Max ReverseForce(Rückwärtskraft) : 50%' / 75% / 100%
5. Start Modes (Punch):Medium' / Strong / Soft
Verwendung der Programmierkarte:
1. Verbinden Sie das BECKabel mit der Programmkarte und schalten Sieden Reglerein.
2. Die LEDblinkt 2 mal und erlischt - die Verbindung zwischen Programmkarte und Reglerist erfolgreich und die roten
LEDszeigen die aktuellen Werte der Elemente an. Andernfalls ist die Verbindung fehlgeschlagen.
3. DrückenSie die Taste"U", um zwischen den verschiedenenProgrammenzu wählen.
4. DrückenSie die Taste"4", um einen anderen Wert Xir das aktuelle Programmeinzustellen.
5. DrückenSie die Taste"Program", um die Einstellungen zu bestätigen. Die LEDleuchtet auf und erlischt nach 5
Sekunden. Die Programmierung war effolgreich.
6. DrückenSie die Taste"Reset",um die Werkseinstellungen wiederherzustellen.
Konformitätserklärung:
Für die in diesem Handbuchgenannten Produkte der Absima GmbHgilt die zwingende und relevante EG-Richtlinie:
Off On
2004/108/EG
Die Konformitätserklärung steht unter folgendem Link zum Download bereit:
Lipo
NiM
http://wp.absima.com/en/index.php/downloads/erklaerungen/
Esgelten folgende spezielle Richtlinien: EN 61000-6-1•.2007EN61000-6-3•.2007
DiesesSymbol auf den Produkten und / OderBegleitdokumenten bedeutet, dassdie verwendeten Elektro- und
Elektronikgeräteam Endeihrer Lebensdauervom Hausmüll getrennt sein müssen. Bitte bringen Sie diese Produkte zur
Behandlung, Rückgewinnung und Recyclingzu den dafür vorgesehenen Sammelstellen, die die Gerätekostenlos
erhalten. Die ordnungsgemäße Entsorgungdieses Produktsverhindert mögliche nachteilige Auswirkungen auf Mensch
und Umwelt, die sonst durch unsachgemäßeAbfallbehandlung am Endeseiner Lebensdauerentstehen könnten.
Weitere Informationen über die nächstgelegenebenannte Sammelstelle erhalten Sie bei Ihrer örtlichen Behörde.Für
Geschäftskundenin der EuropäischenUnion wenden Sie sich bitte an Ihren Händler OderLieferanten, wenn Sie Elektro-
und Elektronikgeräte entsorgen möchten. Er hält weitere Informationen
anderen Ländernaußerhalb der EuropäischenUnion. DiesesSymbol ist nur in der EuropäischenUnion gültig.
und 0b sich
Absima GmbH,Gibiüenhofstrasse 127A, 90443 Nümberg Germany / Phone:+49 91165084130,
E-mail: info@absima.com
MOTOR
BATTERY
Programming
Initial Start Force
21%
Lowvoltagecut-off
Crawler:Initial DragdrakeForce
Standard: Max Brake Force
Max Reverse Force
Start Modes
Pfeil nach unten
/ 13% / 21% / 29%
Pfeil nach rechts
Sie bereit. Informationen zur Entsorgung in
Card
JR
toESC
LED leuchtet
= Verbindung
hergestellt
Restore
factory settings
Program
