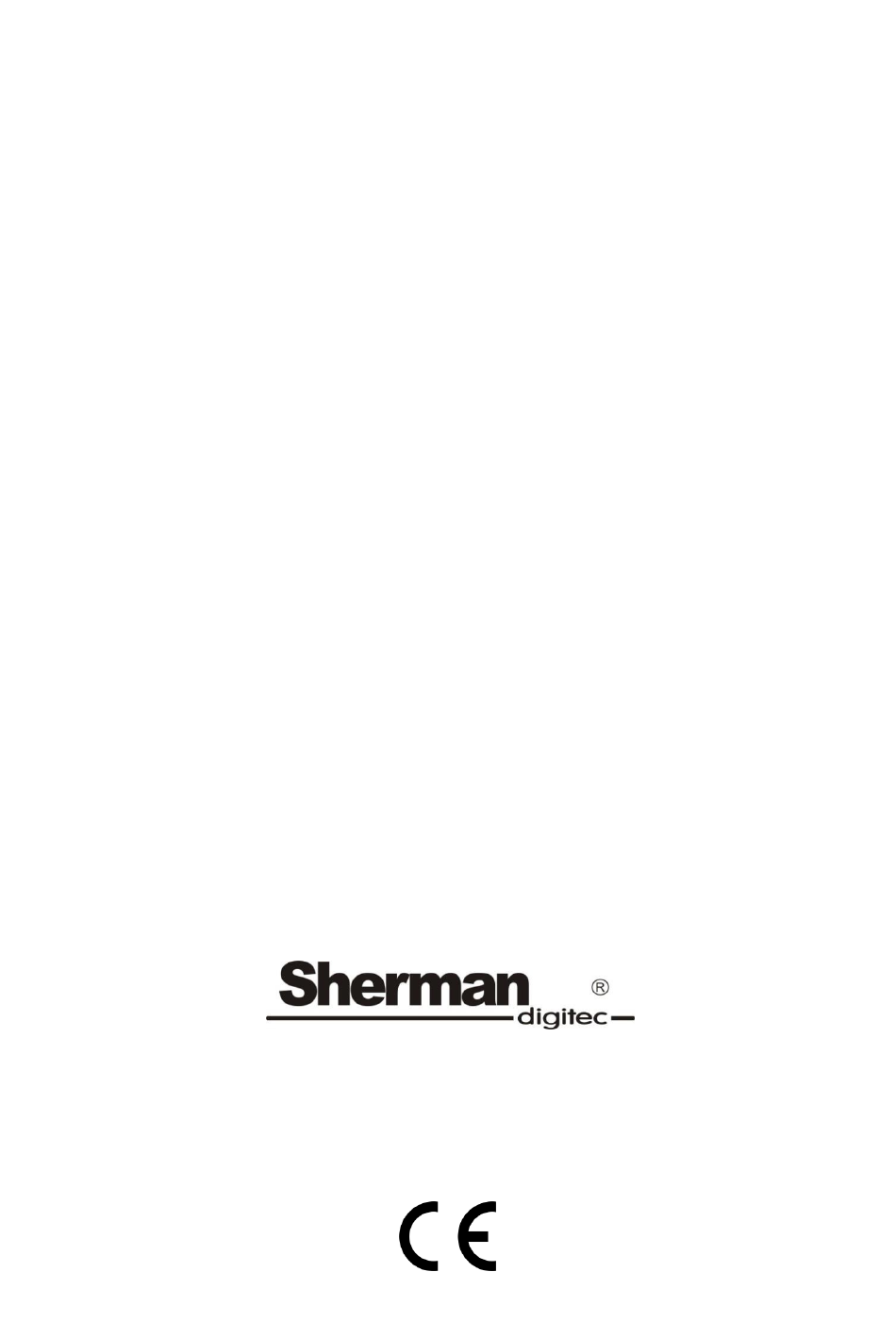

- Seite 1 V1.1 11.10.24 GEBRAUCHSANWEISUNG SYNERGETISCHES INVERTERSCHWEISSGERÄT DIGIMIG 202 M-POWER...
-
Seite 2: Allgemeine Bemerkungen
HINWEIS! Vor der Installation und Inbetriebnahme lesen Sie bitte dieses Handbuch 1. ALLGEMEINE BEMERKUNGEN Die Inbetriebnahme und Bedienung des Gerätes darf erst nach gründlichem Lesen dieser Betriebsanleitung erfolgen. Aufgrund der ständigen technischen Weiterentwicklung des Geräts können bestimmte Funktionen verändert werden und deren Bedienung kann im Detail von den Beschreibungen im Handbuch abweichen. Dies ist kein Fehler des Geräts, sondern das Ergebnis des Fortschritts und der kontinuierlichen Änderungsarbeiten am Gerät. - Seite 3 • Verwenden Sie Schutzvorhänge aus nicht brennbarem Material und wählen Sie die richtigen Farben für Wände, die schädliche Strahlung absorbieren. Vorbeugung von Vergiftungen durch Dämpfe und Gase, die beim Schweißen durch Elektrodenverschleppung und Metallverdampfung entstehen: • Verwenden Sie Be- und Entlüftungsanlagen, die an Orten mit begrenztem Luftaustausch installiert sind, •...
-
Seite 4: Allgemeine Beschreibung
3. ALLGEMEINE BESCHREIBUNG Das Synergie-Schweißgerät DIGIMIG 202 M-POWER wird zum manuellen Schweißen von Stahl und Nichteisenmetallen eingesetzt. Sie eignet sich für das MMA- (Metall-Metall-Elektrode), WIG-Lift- und MIG/MAG- Schweißen. Das MIG/MAG-Verfahren kann sowohl im manuellen als auch im synergetischen Modus angewendet werden. -
Seite 5: Vorbereitung Der Maschine Für Den Betrieb
4.2 MIG-Griff Typ des Griffs: TW-15 200 A ( Maximale Strombelastbarkeit: Art der Kühlung: Durchfluss des Kühlgases: 10-18 l/min Länge: Arbeitszyklus Die Einschaltdauer bezieht sich auf einen Zeitraum von 10 Minuten. Eine Einschaltdauer von 60 % bedeutet, dass eine 4-minütige Pause erforderlich ist, nachdem das Gerät 6 Minuten lang gelaufen ist. Eine Einschaltdauer von 100 % bedeutet, dass das Gerät kontinuierlich ohne Unterbrechung laufen kann. -
Seite 6: Fernbedienungspedal (Optional)
1. MIG-Griff-Buchse 2. Fernbedienungsbuchse / Spool Gun Griff 3. Buchse "+" 4. Stecker für Polaritätswechsel 5. Buchse "-" 6. Netzschalter 7. Deckel Gasanschlussstutzen 8. Spulendrahtstift 9. Beleuchtung der Zuführungskammer 10. Lichtschalter 11. Drahtvorschub 5.1 Fernbedienungspedal (optional) Das Gerät ermöglicht den Anschluss eines Fernbedienungspedals. Das Pedal ist nur während des WIG- Schweißens aktiv. -
Seite 7: Anschluss Von Kabeln
5.1 Anschluss von Kabeln 5.1.1 MMA-Methode Die Enden der Schweißkabel müssen an den Buchsen (3) und (5) an der Frontplatte angeschlossen werden, damit die richtige Polarität für die Elektrode am Elektrodenhalter vorhanden ist. Die Polarität des Schweißkabelanschlusses hängt von der Art der verwendeten Elektrode ab und ist auf der Elektrodenverpackung angegeben (negative Polarität DCEN oder positive Polarität DCEP). -
Seite 8: Mig Und Hartlöten
5.1.3 MIG und Hartlöten 5.1.3.1 Schutzgasschweißen und Hartlöten Verbinden Sie die Stromklemme des Spannfutters mit der MIG-Futterbuchse (1). Führen Sie die Gasleitung vom Regler und schließen Sie sie an den Gasanschluss (7) auf der Rückseite des Geräts an. Stecken Sie den Polaritätswechselstecker (4) in die Buchse (3). -
Seite 9: Anschluss An Das Stromnetz
Das Gerät darf nur in einem einphasigen, dreipoligen Stromnetz mit geerdetem Nullpunkt betrieben werden. Der Wechselrichter-Gleichrichter DIGIMIG 202 M-POWER ist für den Einsatz in einem 230V50 Hz-Netz vorgesehen, das durch träge Sicherungen von 25 A geschützt ist. Die Stromversorgung sollte stabil sein, ohne Spannungsabfälle. -
Seite 10: Mig-Futter Für Den Betrieb Vorbereiten
Spule D100 Spule D200 5.5 MIG-Futter für den Betrieb vorbereiten Je nach dem zu schweißenden Material und dem Durchmesser des Elektrodendrahtes die entsprechende Stromspitze und den Drahtführungseinsatz in den MIG-Halter einsetzen. Zum Schweißen von Stahl verwenden Sie Stahl-Schweißstromspitzen und einen Stahleinsatz. Zum Schweißen von Aluminium verwenden Sie Stromspitzen zum Schweißen von Aluminium und einen Tefloneinsatz. - Seite 11 A - Drehknopf für die Schweißspannung Der Drehknopf ist nur beim MIG-Schweißen aktiv. Im manuellen Modus (M-MIG) wird durch Drehen des Knopfes die Schweißspannung eingestellt. Durch Drücken des Drehknopfes wird der aktuell eingestellte Wert gespeichert und die Einstellung der anderen Parameter - Induktivität, Materialstärke und Schweißpunktzeit - vorgenommen.
- Seite 12 C - Taste zum Speichern/Laden von Einstellungen Taste nur beim MIG.MAG-Schweißen aktiv. Um die aktuellen Einstellungen zu speichern, halten Sie die Taste 3 Sekunden lang gedrückt und verwenden dann den Drehknopf, um (B) wählen Sie die Kanalnummer, unter der sie gespeichert werden sollen, und bestätigen Sie die Aufnahme durch erneutes Drücken der Taste.
- Seite 13 HOT START-Funktion (nur für das MMA-Verfahren) - diese Funktion ist im Volksmund als Hot Start bekannt. Sie wird im Moment der Zündung des Lichtbogens aktiviert und bewirkt einen kurzzeitigen Anstieg des Schweißstroms über den vom Schweißer eingestellten Wert. HOT START soll das Festkleben der Elektrode am Material verhindern und ist eine große Hilfe bei Lichtbogenzündung.
-
Seite 14: Parametereinstellungen
F - Taste zur Auswahl des Elektrodendrahtdurchmessers Taste nur beim MIG/MAG-Schweißen in den Modi S-MIG und SPOOL GUN aktiv. Dient zur Auswahl des Elektrodendrahtdurchmessers. G - Taste zur Auswahl der Schweißmethode Die Taste dient zur Auswahl des Schweißverfahrens. Die Auswahl des entsprechenden Modus wird durch das Aufleuchten der Kontroll-LED bestätigt. - Seite 15 HOT START-Funktion Die HOT START-Funktion wird allgemein als Heißstart bezeichnet. Sie wird im Moment der Zündung des Lichtbogens aktiviert und bewirkt einen kurzzeitigen Anstieg des Schweißstroms über den vom Schweißer eingestellten Wert. HOT START soll verhindern, dass die Elektrode am Material festklebt und ist eine große Hilfe beim Zünden des .
-
Seite 16: Schweissen Von Aluminiumlegierungen
LUTOSPAWING Die manuelle M-MIG-Funktion, d.h. die manuelle Parameterwahl, ist besonders beim Löten nützlich. Verwenden Sie die drei Schweißparameter, um die optimale Einstellung für eine korrekte Schweißung vorzunehmen. Bei der Auswahl der Parameter sind niedrige Spannungswerte und hohe Drahtvorschubgeschwindigkeiten zu wählen. Die Verwendung von Argon als Schutzgas wird empfohlen, aber auch eine Mischung aus Argon und (82/18) führt zu guten Ergebnissen. -
Seite 17: Schweissen Von Nichtrostenden Stählen
Richtige Lagerung von Schweißdraht • Aluminiumschweißdraht sollte in einer sauberen, trockenen Umgebung gelagert werden, vorzugsweise in seiner Originalverpackung. • Der Draht muss nicht in einer klimatisierten Umgebung gelagert werden, sondern am besten in einer Umgebung mit niedriger Luftfeuchtigkeit. Der Draht darf nicht in Wasser eingeweicht werden. •... - Seite 18 Defekter Temperatursensor. 13. BETRIEBSANLEITUNG Der Betrieb des DIGIMIG 202 M-POWER sollte in einer Atmosphäre erfolgen, die frei von korrosiven Bestandteilen und starker Staubentwicklung ist. Stellen Sie das Gerät nicht in staubigen Bereichen, in der Nähe von in Betrieb befindlichen Schleifmaschinen usw. auf. Staub und Metallspäne, die die Steuerplatinen, Kabel und Anschlüsse im Inneren des Gerätes verunreinigen, können zu einem elektrischen Kurzschluss und damit zu einer Beschädigung...
-
Seite 19: Anweisungen Für Lagerung Und Transport
Schweißmaschine unter diesen Bedingungen kann sie beschädigen. Bei Betrieb der Schweißmaschine im Freien empfiehlt es sich, sie zum Schutz vor ungünstigen Witterungsbedingungen unter einem Dach aufzustellen. Das DIGIMIG 202 M-POWER sollte unter den folgenden betrieben werden: Schwankungen des Effektivwerts der Versorgungsspannung von nicht mehr als 10% Umgebungstemperatur von -10°C bis +40°C... - Seite 20 17. GARANTIE Garantiezeit beträgt Monate für Gewerbetreibende, jedoch unter Ausschluss Gewährleistungsansprüchen, oder 24 Monate für Verbraucher ab dem Verkaufsdatum. Die Garantie wird gewährt, wenn der Beschwerdeführer den Kaufbeleg (Rechnung oder Quittung) und die Garantiekarte vorlegt, auf der die Produktbezeichnung, die Seriennummer und das Verkaufsdatum vermerkt und von der Verkaufsstelle abgestempelt sind.
-
Seite 21: Elektrischer Schaltplan
18. ELEKTRISCHER SCHALTPLAN... -
Seite 22: Inverter-Schweißgerät
POLEN Wir erklären, dass das folgende Produkt: Inverter-Schweißgerät Typ: DIGIMIG 202 M-POWER Markenzeichen des Herstellers: auf das sich diese Erklärung bezieht, mit den folgenden Richtlinien der Europäischen Union und den einzelstaatlichen Vorschriften zur Umsetzung dieser Richtlinien übereinstimmt: Niederspannungsrichtlinie LVD 2014/35/EU Richtlinie über elektromagnetische Verträglichkeit EMC 2014/30/EU RoHS II...
