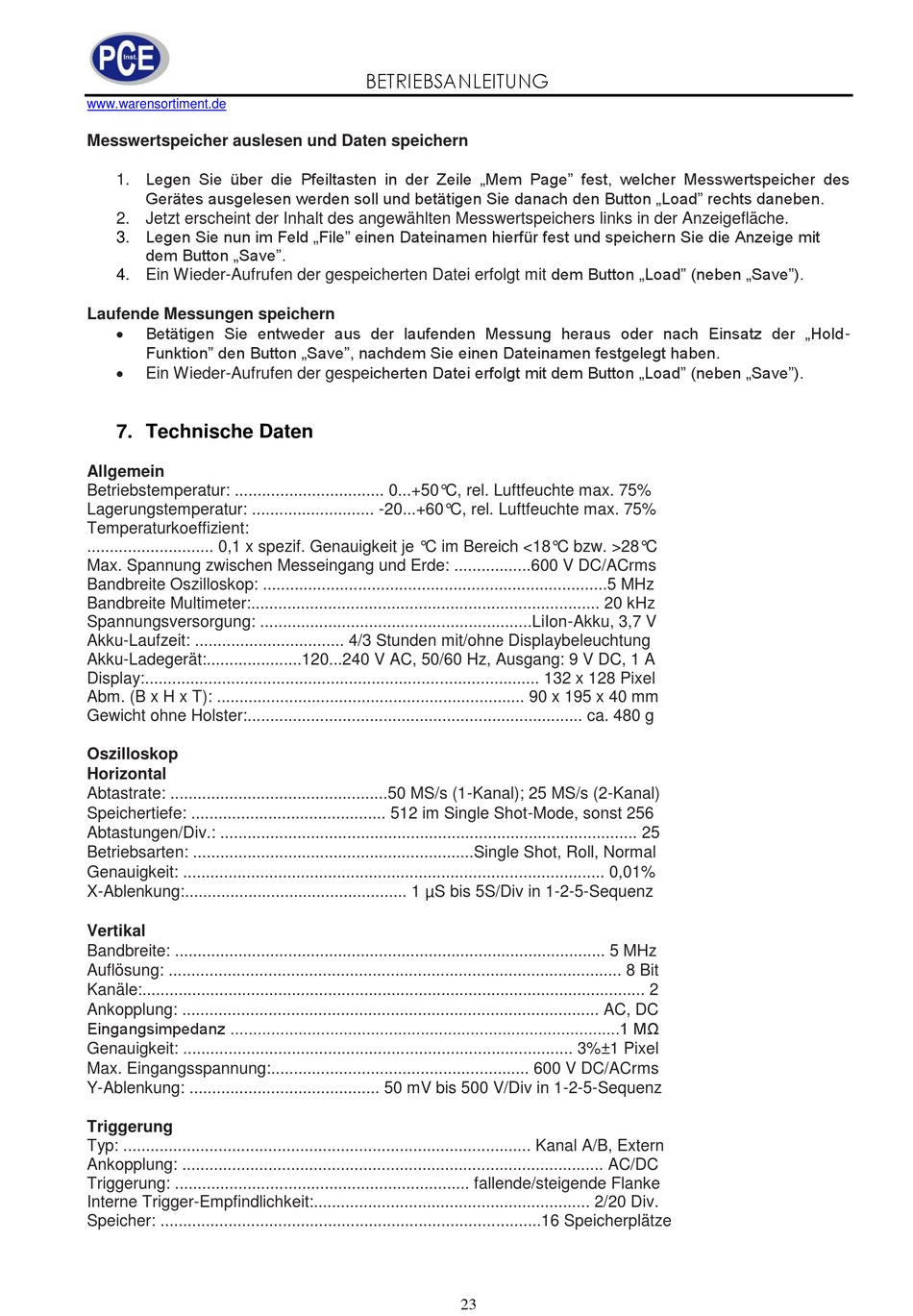

Messwertspeicher auslesen und Daten speichern
1. Legen Sie über die Pfeiltasten in der Zeile „Mem Page" fest, welcher Messwertspeicher des
Gerätes ausgelesen werden soll und betätigen Sie danach den Button „Load" rechts daneben.
2. Jetzt erscheint der Inhalt des angewählten Messwertspeichers links in der Anzeigefläche.
Legen Sie nun im Feld „File" einen Dateinamen hierfür fest und speichern Sie die Anzeige mit
3.
dem Button „Save".
Ein Wieder-Aufrufen der gespeicherten Datei erfolgt mit dem Button „Load" (neben „Save").
4.
Laufende Messungen speichern

Betätigen Sie entweder aus der laufenden Messung heraus oder nach Einsatz der „Hold-
Funktion" den Button „Save", nachdem Sie einen Dateinamen festgelegt haben.

Ein Wieder-Aufrufen der gespeicherten Datei erfolgt mit dem Button „Load" (neben „Save").

7. Technische Daten

Allgemein
Betriebstemperatur: ................................. 0...+50°C, rel. Luftfeuchte max. 75%
Lagerungstemperatur: ........................... -20...+60°C, rel. Luftfeuchte max. 75%
Temperaturkoeffizient:
............................ 0,1 x spezif. Genauigkeit je °C im Bereich <18°C bzw. >28°C
Max. Spannung zwischen Messeingang und Erde: .................600 V DC/ACrms
Bandbreite Oszilloskop: ............................................................................5 MHz
Bandbreite Multimeter:............................................................................. 20 kHz
Spannungsversorgung: ............................................................LiIon-Akku, 3,7 V
Akku-Laufzeit: ................................. 4/3 Stunden mit/ohne Displaybeleuchtung
Akku-Ladegerät:.....................120...240 V AC, 50/60 Hz, Ausgang: 9 V DC, 1 A
Display:....................................................................................... 132 x 128 Pixel
Abm. (B x H x T): .................................................................... 90 x 195 x 40 mm
Gewicht ohne Holster:.......................................................................... ca. 480 g
Oszilloskop
Horizontal
Abtastrate: ................................................50 MS/s (1-Kanal); 25 MS/s (2-Kanal)
Speichertiefe: ........................................... 512 im Single Shot-Mode, sonst 256
Abtastungen/Div.: ............................................................................................ 25
Betriebsarten: ..............................................................Single Shot, Roll, Normal
Genauigkeit: ............................................................................................. 0,01%
X-Ablenkung:................................................. 1 µS bis 5S/Div in 1-2-5-Sequenz
Vertikal
Bandbreite: ............................................................................................... 5 MHz
Auflösung: .................................................................................................... 8 Bit
Kanäle:............................................................................................................... 2
Ankopplung: ............................................................................................ AC, DC
Eingangsimpedanz ......................................................................................1 MΩ
Genauigkeit: ...................................................................................... 3%±1 Pixel
Max. Eingangsspannung:......................................................... 600 V DC/ACrms
Y-Ablenkung: .......................................... 50 mV bis 500 V/Div in 1-2-5-Sequenz
Triggerung
Typ: .......................................................................................... Kanal A/B, Extern
Ankopplung: ............................................................................................. AC/DC
Triggerung: ................................................................. fallende/steigende Flanke
Interne Trigger-Empfindlichkeit:............................................................. 2/20 Div.
Speicher: ....................................................................................16 Speicherplätze
