Inhaltszusammenfassung für PCE Instruments OC 1

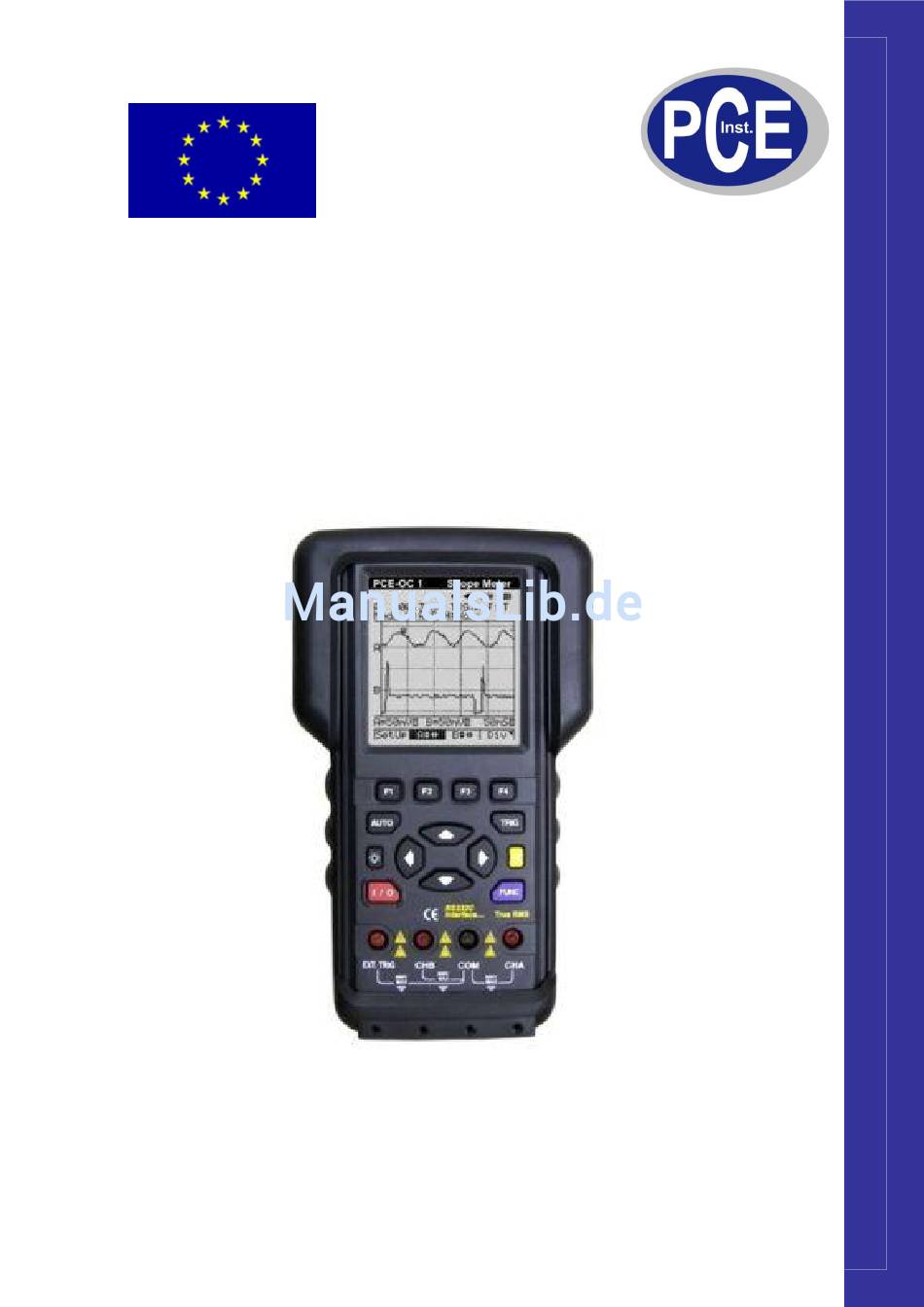

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Oszilloskop PCE-OC 1...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Inhaltsverzeichniss Funktion und bestimmungsgemäßer Einsatz Sicherheitshinweise Kurzanleitung Ein -/ Ausschalten Funktionstasten Messbuchsen Steuer- und sonstige Tasten Hauptmenü und Display Positionierung der Messkurven Ablenkung einstellen Vertikal-Ablenkung einstellen Horizontal-Ablenkung einstellen 3.10 Trigger-Grundmenü 3.11 Trigger-Level-Einstellung 3.12 Funktions-Einstellung Messungen 4.1 Messung Messwert im Display speichern (Hold-Funktion) Triggerfunktionen Messwertspeicher... -
Seite 3: Funktion Und Einsatzbereich
BETRIEBSANLEITUNG www.warensortiment.de 1. Funktion und Einsatzbereich Funktionen 2-Kanal-Digital-Oszilloskop Samplingrate 50 mS/s je Kanal Analogbandbreite DC bis 5 MHz diverse Triggermöglichkeiten, u. a. Autotrigger Autorange-True RMS-Multimeter 10 MHz-Frequenzzähler Autoset für einfache Handhabung einfache Menüsteuerung per Softkeys ... -
Seite 4: Sicherheitshinweise
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 2. Sicherheitshinweise Dieses Messgerät wurde nach IEC 1010, Teil 1 (EN 61010-1): Sicherheitsbedingungen für elektronische Messgeräte (Überspannungskategorie III/600 V), gefertigt und geprüft und entspricht damit allen herstellerseitigen Möglichkeiten zur Vermeidung von Unfällen. Um einen sicheren Betrieb des Messgerätes zu gewährleisten, sind folgende Sicherheitshinweise unbedingt zu beachten. - Seite 5 BETRIEBSANLEITUNG www.warensortiment.de Warnung Bei Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes eine Fachkraft oder unseren Service kontaktieren. Das Gerät nicht verwenden, wenn es von außen erkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussleitungen bzw. eine Funktionsstörung aufweist. Im Zweifelsfall das Gerät von einer Fachkraft oder unserem Service prüfen lassen.
-
Seite 6: Kurzanleitung
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 3. Kurzanleitung 3.1 Ein -/ Ausschalten 1. Zum Einschalten halten sie die I/O Taste für ca. 2 Sekunden gedrückt. Zum Auschalten die I/O Taste kurz drücken. 3.2 Funktionstasten 1. Eistellung für Vertikal- und Horizontalablenkung 2. Einstellung des Trigger-Levels, Single-Shot-Auslösung und Trigger-Setup 3. -
Seite 7: Messbuchsen
BETRIEBSANLEITUNG www.warensortiment.de 3.3 Messbuchsen 1. Kanal A → Hauptkanal für alle Messarten 2. Kanal B → Zusatzkanal für 2-Kanal-Messung 3. Kanal C → Massekanal für alle Messungen 4. Externr Trigger → Anschluss eines externen Triggersignals 3.4 Steuer bzw. sonstige Tasten 1. -
Seite 8: Hauptmenü Und Display
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 3.5 Hauptmenü und Display Hauptmenü, Grundeinstellung Menü zur Einstellung der Horizontal-/Vertikalablenkung Triggermenü Funktionsmenü... - Seite 9 BETRIEBSANLEITUNG www.warensortiment.de 1. Symbole HOLD: Hält die aktuelle Anzeige im Display fest REMOTE: PC-Verbindung aktiv Aktive Hintergrundbeleuchtung Signalton aktiv Angeschlssenes Netzteil Akkuzustandsanzeige, bitte Laden wenn das letzte Segment blinkt 2. Numerische Messwertanzeige (Multimeterfunktion, für Kanal A) 3. Trigger-Quelle 4. Triggerflanke 5.
- Seite 10 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Beispiel für Kanal A Kanal B: Bitte F2 Taste drücken Kurve nach oben verschieben Kurve nach unten verschieben Kurve nach rechts verschieben Kurve nach links verschieben...
-
Seite 11: Einstellen Der Ablenkung
BETRIEBSANLEITUNG www.warensortiment.de 3.7 Einstellen der Ablenkung 1. „Div” → Aufrufen des Ablenk-Menüs 2. „F2” → Auf Kanal B umschalten 3. „F3” → Umschalten zur Steuerung der Horizontalablenkung 4. „F4” → Verlassen des Ablenk-Menüs... -
Seite 12: Einstellen Der Vertikal-Ablenkung
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 3.8 Einstellen der Vertikal-Ablenkung Vertikal-Auflösung erhöhen Vertikal-Auflösung verringern Umschalten zwischen manueller und automatischer Auflösungseinstellung... -
Seite 13: Einstellen Der Hrizontal-Ablenkung
BETRIEBSANLEITUNG www.warensortiment.de 3.9 Einstellen der Hrizontal-Ablenkung Horizontal-Auflösung erhöhen Horizontal-Auflösung verringern Umschalten zwischen manueller und automatischer Auflösungseinstellung... -
Seite 14: Triggermenü Anwahl Mit Trig
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 3.10 Triggermenü Anwahl mit TRIG Aufrufen des Triggermenüs 2. „F2” → Auslösung Single Shot 3. „F3” → Trigger-Setup-Menü: Navigieren mit den Pfeiltasten, Auswählen mit der Taste „Set” (F3) Source: Triggerquellenwahl Slope: Triggerflankenwahl fallend/steigend Trigger-Mode: Normal/Automatisch 4. „F4” → Verlassen des Trigger-Menüs... -
Seite 15: Einstellung Des Trigger-Level Anwahl Mit "F1"
BETRIEBSANLEITUNG www.warensortiment.de 3.11 Einstellung des Trigger-Level Anwahl mit „F1” Triggerlevel niedrig Hochsetzen des Trigger-Level Herabsetzen des Trigger-Level... -
Seite 16: Funktions-Einstellung
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 3.12 Funktions-Einstellung Anwahl mit „FUNC” 1. „FUNC” → Aufrufen des Funktionsmenü 2. „F1” → Scope Einstellungen → Navigieren mit den Pfeiltasten, Auswahl mit „Set” (F3) 3. „F2” → Grundeinstellung → mit den Pfeiltasten, Auswahl mit „Set” (F3) 4. -
Seite 17: Messungen
BETRIEBSANLEITUNG www.warensortiment.de 4. Messungen Warnung Bei Arbeiten an Spannungen mit mehr als 30 V AC eff. oder 42 V DC die nötige Vorsicht walten lassen, da die Gefahr eines Stromschlages besteht. Zeigt das Gerät sofort nach dem Anschließen an das Messobjekt Überlauf („OL”) an, so entfernen Sie sofort die Messspitzen vom Messobjekt, nachdem Sie dieses abgeschaltet haben. -
Seite 18: Triggerfunktionen
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Drücken Sie zum gewünschten Zeitpunkt die Taste F4 (Hold). Jetzt werden alle Mess- und Einstelldaten im Display gespeichert. Warnung Zur Vermeidung eines Stromschlages ist zu beachten, dass eine Veränderung der Spannung am Messeingang bei aktivierter Hold-Funktion auf dem Display nicht erkennbar ist. ... -
Seite 19: Wartung/Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Triggerlevel einstellen Drücken Sie die Taste F1 (Tlvl). Stellen Sie mit den Pfeiltasten den Triggerlevel ein. Dieser muss sich innerhalb der Signalamplitude befinden, sonst erfolgt keine saubere Messwertanzeige. Single Shot erstellen Drücken Sie die Taste F2 (Singl) zur Speicherung einer gewünschten Messkurve. ... -
Seite 20: Behandlung Des Akkus, Laden
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Aufgrund der hohen Integration des Gerätes und der Gefahr, die Genauigkeit zu beeinflussen, sollten Sie nie in das Gerät selbst eingreifen. Für Reparaturen und Kalibrierungsarbeiten sollten Sie in jedem Falle unser qualifiziertes Servicepersonal in Anspruch nehmen. Schützen Sie das Gerät vor der Einwirkung von Wasser, Staub, Sand, Schmutz und extremen Temperaturen. -
Seite 21: Pc-Software
BETRIEBSANLEITUNG www.warensortiment.de 6. PC-Software Das Messgerät kann über eine USB-Verbindung an einen PC mit dem Betriebssystem MS Windows ab 98SE angeschlossen werden. Dieser PC muss über ein CD-Laufwerk und einen freien USB-Port verfügen. Software-Installation Legen Sie die mitgelieferte CD-ROM in das optische Laufwerk Ihres Computers ein. ... - Seite 22 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Programmbedienung Starten Sie das Programm „HandyScope” aus dem Programmmenü. Es erscheint die Programmoberfläche des Programms: Starten Sie über die Schaltfläche „LINK” die Verbindung zum Messgerät. Ist die Verbindung hergestellt, erscheint im Display des Messgerätes „Remote“, das Gerät ist nun nur noch vom PC aus bedienbar.
-
Seite 23: Technische Daten
BETRIEBSANLEITUNG www.warensortiment.de Messwertspeicher auslesen und Daten speichern 1. Legen Sie über die Pfeiltasten in der Zeile „Mem Page” fest, welcher Messwertspeicher des Gerätes ausgelesen werden soll und betätigen Sie danach den Button „Load” rechts daneben. 2. Jetzt erscheint der Inhalt des angewählten Messwertspeichers links in der Anzeigefläche. Legen Sie nun im Feld „File”... - Seite 24 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Multimeter-Funktion DC-V Eingangsimpedanz 1MΩ, U : max. 600 V! AC-V Eingangsimpedanz 1 MΩ, UE: max. 600 Vrms! Widerstand Überspannungsgeschützt bis 600 V DC/ACrms...
-
Seite 25: Entsorgungshinweis
BETRIEBSANLEITUNG www.warensortiment.de Durchgangstest Überspannungsgeschützt bis 600 V DC/ACrms Frequenz Überspannungsgeschützt bis 600 V DC/ACrms Drehzahl Pulsweite Tastverhältniss 8. Entsorgungshinweis Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm...
