6. Schaltausgang
Hysterese
Hysteresemodus
(NO)
Windowmodus
(NO)
7. Automatische Referenzdruckeinstellung P1 bis P4
Für die Kontrolle (bzw. Bestätigung) von Absorption gewährleistet dieser Modus eine sichere, automatische Einstellung durch die mehrmalige
Wiederholung der Zustände «Absorption» und «keine Absorption» direkt in der Anwendung (Werkstück bzw. Objekt)
A = max. Druckwert im Auto Preset-Modus
B = min. Druckwert im Auto Preset-Modus
8. Einstellungen
8 - 1. Vorgangsweise
8 - 2. Grundeinstellungs-Modus/Druckeinstellmodus

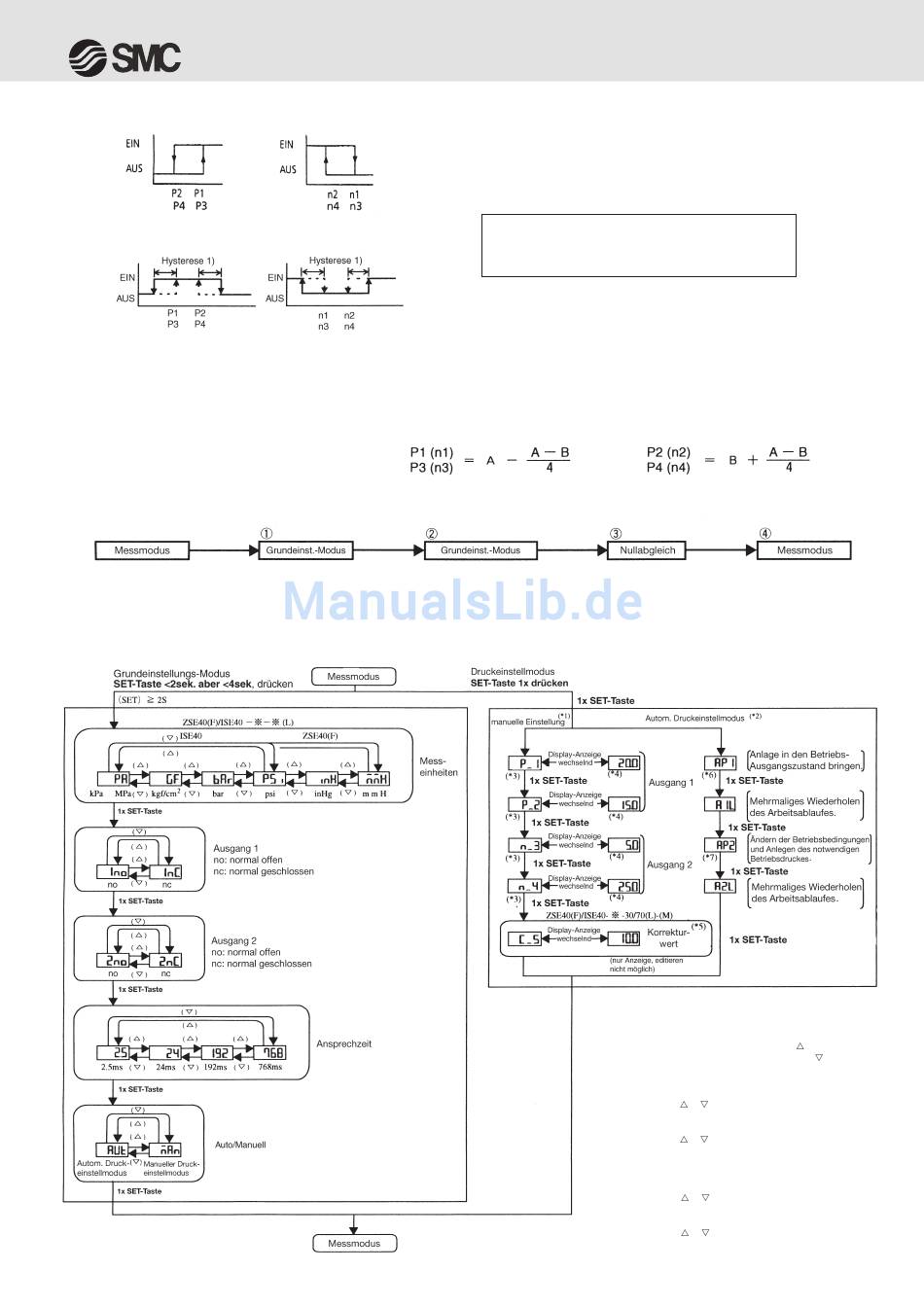

INSTALLATIONS- UND WARTUNGSANLEITUNG
Digitaler Druckschalter Serie ZSE40/ISE40
Hysterese
Hysteresemodus
(NC)
1) Die Hysterese im Windowmodus beträgt
fest 3 digit.
Windowmodus
(NC)
• P_1 oder n_1
• Einheit
• P_2 oder n_2
• Ausgangstyp
• P_3 oder n_3
• Ansprechzeit
• P_4 oder n_4
• auto/manuell
Wird die Hysterese kleiner als 2 digit eingestellt,
kann es bei Druckschwankungen zu instabilem
Schaltausgang kommen.
Nullpunkteinstellung
bezogen auf
Umgebungsdruck
Bemerkungen
(1) Die Anzeige «P_*» steht für normal offen (NO)
Die Anzeige «n_*» steht für normal geschlossen (NC)
Einstellen der Werte:
Erhöhung des Wertes um eine Ziffer mittels
Verminderung des Wertes um eine Ziffer mittels
(2) Anzeige entsprechend der Auswahl im Grundeinstellungs-
Modus.
(3) Falls der Ausgang 1 nicht benötigt wird, kann durch gleichzei-
tiges drücken der
ganges 2 gewechselt werden.
(4) Falls der Ausgang 2 nicht benötigt wird, kann durch gleichzei-
tiges drücken der
gewechselt werden.
(5) Bei Druckschaltern ohne Auto-Referenzfunktion wird 0 ange-
zeigt.
(6) Falls der Ausgang 1 nicht benötigt wird, kann durch gleichzei-
tiges Drücken der
werden.
(7) Falls der Ausgang 2 nicht benötigt wird, kann durch gleichzei-
tiges Drücken der
gewechselt werden.
(für Vakuum/für Überdruck)
-Taste.
- Taste.
+
Taste zur Einstellung des Aus-
+
-Taste direkt in den Messmodus
+
- Tasten zum Ausgang 2 gewechselt
+
- Tasten in den Messmodus
