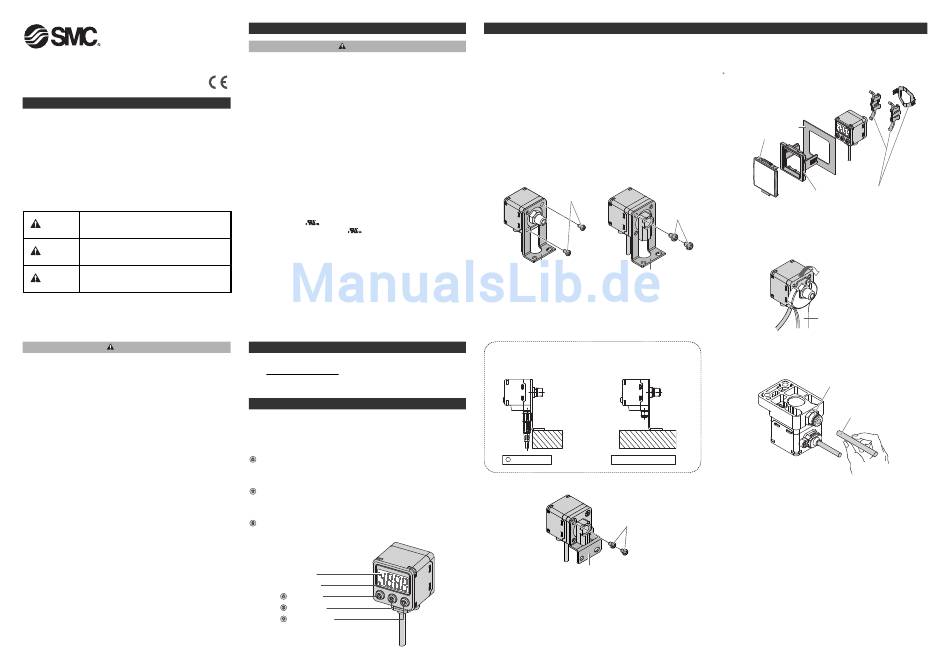

ZISE##-TFM112DE-A
Installations- und Wartungsanleitung
Digitaler Druckschalter
Serie ZSE40A/ZSE40AF/ISE40A
Sicherheitshinweise
Diese Anleitung enthält wichtige Informationen zum Schutz der Benutzer und
Dritter vor Verletzungen und zur Vermeidung von Schäden an den Anlagen.
•Lesen Sie diese Anleitung, bevor Sie das Produkt verwenden, um die
korrekte Verwendung sicherzustellen und lesen Sie die Anleitungen
zugehöriger Geräte vor der Verwendung.
•Bewahren Sie diese Anleitung für spätere Einsichtnahmen an einem
sicheren Ort auf.
•In dieser Anleitung wird der Grad der potentiellen Gefahren durch die
Hinweise "Achtung", "Warnung" oder "Gefahr" gekennzeichnet, gefolgt von
wichtigen Sicherheitshinweisen, die sorgfältig beachtet werden müssen.
•Um die Sicherheit von Personen und Geräten zu gewährleisten, müssen
die Sicherheitshinweise des vorliegenden Handbuchs und des Produkt-
katalogs, sowie andere relevante Sicherheitspraktiken beachtet werden.
ACHTUNG verweist auf eine Gefahr mit geringem
Achtung
Risiko, die leichte bis mittelschwere Verletzungen zur
Folge haben kann, wenn sie nicht verhindert wird.
WARNUNG verweist auf eine Gefahr mit mittlerem
Warnung Risiko, die schwere Verletzungen oder den Tod zur
Folge haben kann, wenn sie nicht verhindert wird.
GEFAHR verweist auf eine Gefahr mit hohem
Gefahr Risiko, die schwere Verletzungen oder den Tod zur
Folge hat, wenn sie nicht verhindert wird.
Dieses Produkt ist der Klasse A zugeordnet und ist dementsprechend für
die Verwendung in Industriebereichen vorgesehen.
In anderen Umgebungen ist es aufgrund leitungsgeführter bzw.
gestrahlter Störgrößen unter Umständen nicht möglich, die
elektromagnetische Verträglichkeit zu gewährleisten.
Warnung
•Das Produkt nicht zerlegen, verändern (einschließlich
Veränderungen an der Leiterplatte) oder reparieren.
Verletzungen oder Funktionsstörungen können die Folge sein.
•Das Produkt nicht außerhalb der angegebenen
Betriebsbereichsgrenzen betreiben.
Nicht mit entzündlichen oder schädlichen Medien einsetzen.
Brand, Funktionsstörungen oder Produktschäden können die Folge
sein.
Überprüfen Sie vor dem Einsatz die technischen Daten.
•Das Produkt nicht in Umgebungen einsetzen, die brennbare oder
explosive Gase enthalten.
Brand oder Explosion können die Folge sein.
Dieses Produkt verfügt nicht über eine explosionssichere Konstruktion.
•Dieses Produkt nicht in Umgebungen einsetzen, in denen statische
Elektrizität Probleme verursacht.
Andernfalls kann es zum Ausfall des Gerätes oder zu Fehlfunktionen
kommen.
•Bei Verwendung des Produkts in Verriegelungsschaltkreisen:
•Installieren Sie ein doppeltes Verriegelungssystem, zum Beispiel
ein mechanisches System
•Das Produkt regelmäßig kontrollieren, um den ordnungsgemäßen
Betrieb sicherzustellen
Andernfalls können durch Fehlfunktionen Unfälle verursacht werden.
•Vor und während Wartungsarbeiten sind folgende Anweisungen zu
beachten:
•Schalten Sie die Spannungsversorgung ab.
•Schalten Sie die Druckluftzufuhr ab, entlüften Sie die Leitungen
und überprüfen Sie, ob die Restdruckluft in die Atmosphäre
abgelassen wurde.
Andernfalls können Verletzungen die Folge sein.
Sicherheitshinweise (Fortsetzung)
Achtung
•Die Klemmen und Stecker nicht berühren, solange Spannung anliegt.
Andernfalls kann es zu Stromschlag, Funktionsstörungen oder
Produktschäden kommen.
•Führen Sie nach Wartungsarbeiten die entsprechenden Funktions-
und Leckageprüfungen durch.
Stellen Sie den Betrieb ein, wenn die Anlage nicht korrekt funktioniert oder
Mediumsleckagen auftreten.
Bei Leckagen von anderen Teilen als den Leitungen ist das Produkt
möglicherweise defekt.
Schalten Sie die Spannungsversorgung und die Medienzufuhr ab.
Führen Sie kein Medium zu, wenn Leckagen festgestellt wurden.
Andernfalls ist die Sicherheit bei unerwarteten Fehlfunktionen nicht
gewährleistet.
Anm.
•Die verwendete direkte Spannungsversorgung muss den folgenden UL-
Standards entsprechen:
Schaltkreis (Klasse 2) mit max. 30 Vrms (42.4 V Spitze),
mit Stromversorgungseinheit der Klasse 2 gemäß UL 1310 oder
Transformer der Klasse 2 gemäß UL 1585.
•Der Druckschalter ist nur dann zugelassen, wenn das Gehäuse
entsprechend gekennzeichnet ist.
Modellangabe und Bestellschlüssel
Siehe Betriebsanleitung oder Katalog auf der SMC Website
(URL http://www.smcworld.com).
Bezeichnungen und Funktionen der Einzelteile
LED-Anzeige (Orange LED): Zeigt den Betriebszustand (Output) des Schalters.
LCD-Display: Zeigt den momentanen Druck, Einstellmodus und Fehlercode an.
Je nach Ausgangsstatus kann zwischen vier Anzeigemodi
gewählt werden: Anzeige nur in rot, nur in grün, von grün nach
rot wechselnd, von rot nach grün wechselnd.
(UP)-Taste: Modusauswahl bzw. Erhöhen eines ON/OFF-Vorgabe-
Werts.
Drücken Sie diese Taste, um in den Spitzenwert-
Anzeigemodus zu wechseln.
(DOWN)-Taste: Modusauswahl bzw. Verringern eines eingestellten
ON/OFF-Vorgabe-Werts.
Drücken Sie diese Taste, um in den Tiefstwert-
Anzeigemodus zu wechseln.
(SET)-Taste: Drücken Sie diese Taste, um zwischen den Modi zu
wechseln und einen Einstellwert einzugeben.
LCD-Display
LED-Anzeige
(UP)-Taste
(SET)-Taste
(DOWN)-Taste
Installation
Montage
•Bringen Sie das optionale Befestigungselement und den Adapter für
Schalttafeleinbau am Druckschalter an.
•Wird der Druckschalter in einer Umgebung montiert, in der er
Wasserspritzern und Staub ausgesetzt ist, schließen Sie einen Schlauch
(Außen-Ø 4, Innen-Ø 2.5) an den Entlüftungsanschluss des Druckschalters
an. (Siehe "Anschließen des Schlauches").
Montage mit Befestigungselement
•Fixieren Sie das Befestigungselement mit den mitgelieferten M3 x 5 L-
Schrauben (2 Stk.) oder M4 x 5 L (2 Stk.) am Druckschalter.
•Wenden Sie ein Anzugsdrehmoment von 0.5 bis 0.7 Nm für die M3-
Montageschrauben bzw. von 1.4 bis 1.6 Nm für die M4-Montageschrauben
an.
•Befestigungselement A oder D (Modell: ZS-24-A/ZS-24-D)
[Typ 01/N01] [Typ W1/WF1]
M3 x 5 L
Befestigungselement A oder D
Befestigungselement A oder D
Anm.
Bei Produkten mit M8-Anschluss (3 Stifte) lassen Sie Platz für
Leitungsdraht und Stecker.
: Verdrahtung ×: Keine Verdrahtung
•Befestigungselement B (Modell: ZS-24-B)
M4 x 5 L
Befestigungselement B
Montage mit Adapter für Schalttafeleinbau
•Adapter für Schalttafeleinbau (Modell: ZS-35-C/ZS-35-D)
•Adapter für Schalttafeleinbau + Front-Schutzabdeckung (Modell: ZS-35-
F/ZS-35-G)
: Produkte mit M8-Anschluss (3 Stifte) können nicht in die Schalttafel eingebaut
werden.
Schalttafel
Front-Schutzabdeckung
(Option)
Adapter für Schalttafeleinbau
(Modell: ZS-35-C/D)
Leitungsanschluss
M4 x 5 L
Anschluss mit Einschraubverbindungen
•Verbinden Sie die geeignete Leitung mit dem entsprechenden Anschluss.
•Befestigen Sie den Sechskantteil des Druckanschlusses. Wenden Sie
ein Anzugsdrehmoment von 7 bis 9 Nm an.
Überprüfen Sie die technischen Daten bei Verwendung einer M5-
Verbindung mit Innengewinde.
Schraubenschlüssel
(12 mm)
Anschluss mit Steckverbindung
1. Schneiden Sie den Schlauch im rechten Winkel ab.
2. Schieben Sie den Schlauch vorsichtig bis zum Anschlag in die
Steckverbindung.
Steckverbindung
•Achten Sie darauf, dass der Schlauch für den Leitungsanschluss
ausreichend lang ist, um Verdreh-, Zug- oder Momentbelastungen auf
Schläuche und Verbindungsteile zu vermeiden.
•Vergewissern Sie sich bei Verwendung von Schläuchen anderer
Hersteller als SMC, dass die folgenden Spezifikationen bezüglich des
Außendurchmessers des Schlauches erfüllt werden:
1) Nylonschlauch: max. ± 0.1 mm
2) Weichnylonschlauch: max. ± 0.1 mm
3) Polyurethanschlauch: max. +0.15 mm/-0.2 mm
Schlauch
