EAGO DZ962F8 Installations- Und Bedienungsanleitung Seite 7

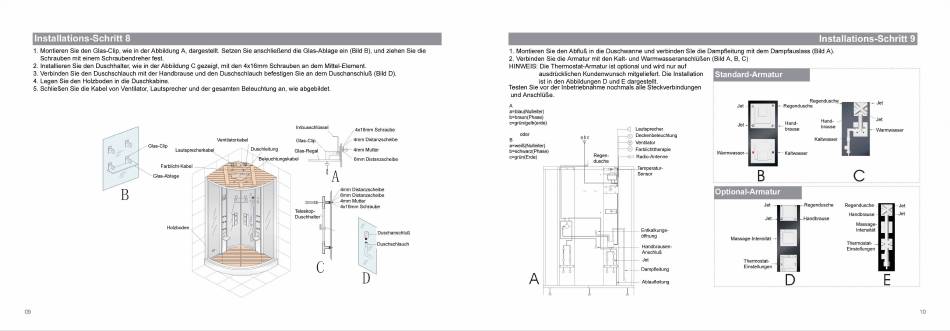

Installations-Schritt 8
I. Montieren Sie den Glas-CIip, wie in der Abbildung A, dargestellt. Setzen Sie anschließend die Glas-AbIage ein (Bild B), und ziehen Sie die
Schrauben mit einem Schraubendreher fest.
2. Installieren Sie den Duschhalter, wie in der Abbildung C gezeigt, mit den 4x16mm Schrauben an dem Mitel-Element.
3. Verbinden Sie den Duschschlauch mit der Handbrause und den Duschschlauch befestigen Sie an dem Duschanschluß (Bild D).
4. Legen Sie den Holzboden in die Duschkabine.
5. Schließen Sie die Kabel von Ventilator, Lautsprecher und der gesamten Beleuchtung an, wie abgebildet.
Glas-Clip
Lautsprecherkabel
Farblicht-Kabel
Glas-Ablage
Holzboden
09
Imbusschlüssel
4x16mm Schraube
Ventilatorkabel 4mm Distanzscheibe
Glas-Clip
Duschleitung 4mm Mutter
Gas-Regal
Beleuchtungskabel
6mm Distanzscheibe
4mm Distanzscheibe
6mm Distanzscheibe
4mm Mutter
4x16mm Schraube
Duschhalter
Duschanschluß
—Duschschlauch
D
I. Montieren Sie den Abfluß in die Duschwanne und verbinden Sle die Dampfleitung
2. Verbinden Sie die Armatur mit den Kalt- und Warmwasseranschlüßen
HINWEIS: Die Thermostat-Armatur ist optional und Wird nur auf
ausdrücklichen Kundenwunsch mitgeliefert. Die Installation
ist in den Abbildungen D und E dargestellt.
Testen Sie vor der Inbetriebnahme nochmals alle Steckverbindungen
und Anschlüße.
b=braun(Phase)
c=grün/gelb(erde)
Lautsp recher
Oder
Deckenbeleuchtung
abc
Ventilator
Farblichttherapie
b=schwarz(Phase)
Regen-
c=grün(Erde) Radio-Antenne
dusche
emperatur-
Sensor
Entkalkungs-
Offnung
Handbrausen-
Anschluß
Jet
Dampfleitung
Ablaufleitung
Installations-Schritt
mit dem Dampfauslass (Bild A).
(Bild A, B, C)
Standard-Armatur
Regendusche
Jet
—Regendusche
Jet
Hand-
Hand-
Jet —
brause
brause
Kalb,vasser
Warmwasser - •
Kaltwasser
Optional-Armatur
Regendusche
Regendusche
Handbrause
Yandbrause
Massage-
Intensität
Massage-Intensität— -
Thermostat-
Einstellungen
Thermostat-
Einstellungen
D
9
Jet
-Jet
10
