EAGO DZ962F8 Installations- Und Bedienungsanleitung Seite 4

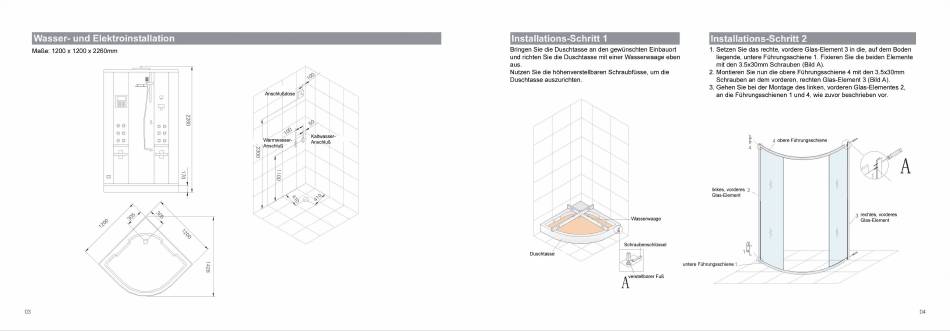

Wasser- und Elektroinstallation
Mage: 1200 x 1200 x 2260mm
+0
eoo
03
chlußdose
60
Kaltwa er-
Warmwasser-
Anschlu
schluß
Installations-Schritt 1
Bringen Sie die Duschtasse an den gewünschten Einbauort
und richten Sie die Duschtasse mit einer Wasserwaage eben
aus.
Nutzen Sie die höhenverstellbaren Schraubfüsse, um die
Duschtasse auszurichten.
Wasserwaage
Schraubenschlüssel
Duschtasse
untere Führungsschiene
verstellbarer Fuß
Installations-Schritt 2
1. Setzen Sie das rechte, vordere Glas-Element 3 in die, auf dem Boden
liegende, untere Führungsschiene I . Fixieren Sie die beiden Elemente
mit den 3.5x30mm Schrauben (Bild A).
2. Montieren Sie nun die obere Führungsschiene 4 mit den 3.5x30mm
Schrauben an dem vorderen, rechten Glas-Element 3 (Bild A).
3. Gehen Sie bei der Montage des linken, vorderen Glas-Elementes
an die Führungsschienen I und 4, wie zuvor beschrieben vor.
4 obere Führungsschiene
4
linkes, vorderes
2
Glas-Element
rechtes, vorderes
Glas-Element
1
2,
04
