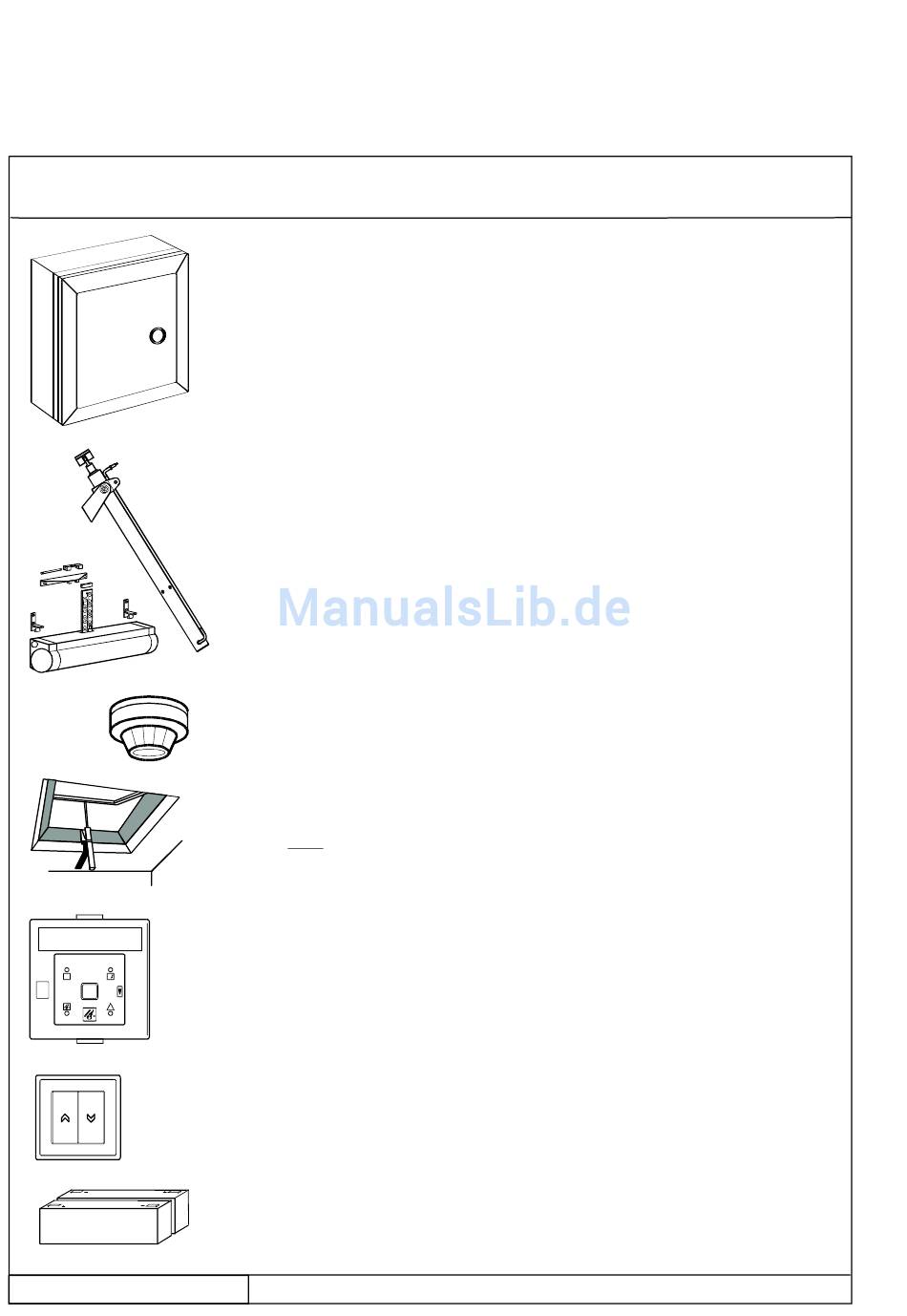

ANWENDUNGSBEREICH / MOTORENAUSWAHL
Rauchabzug
0
1
2 3 4 5 6 7 8
OK
M
!
Lüft ung
ST OP
- 4 -
Einsatzbereich:
Die Scala Kompakt 4A-24V DC ist für Rauchabzugsanlagen (kurz RWA) die
elektromotorisch im 24V DC-Bereich arbeiten.
Diese RWA sind vorzugsweise: Treppenraum-Rauchabzugsanlagen und Rauch-
abzugsanlagen mit 1 RWA- und 1(2) Lüftungsgruppe(n) für bis zu 4A-Motorstrom
bei 80% Einschaltdauer (ED). Die Scala Kompakt 4A ist für den Einsatz im Wohn-
und Industriebereich konzipiert.
Motorenauswahl:
für 4 Schubspindelmotoren 24V DC / 1A oder
für 8 Schubspindelmotoren 24V DC / 0,5A oder
für 4 Zahnstangenmotoren 24V DC / 1A oder
für 8 Zahnstangenmotoren 24V DC / 0,5A oder
für 4 Kettenantriebe
für 2 Kettenantriebe
- mit eigener Lastendabschaltung
- mit/ohne Endschalter
- Motoren nach Stand der Technik
-
Die Kettenantriebe FMxxxDC (STG-Beikirch, 5-Draht)
nur mit Adapter RI 2->5 (extra bestellen) betreiben!
Funktion und Aufgaben:
Die RWA-Rauchabzugsanlage Scala Kompakt 4A wird zur Betätigung von Rauch-
abzugsklappen (kurz RWG) eingesetzt:
Sie öffnet im Brandfall die motorgetriebenen Dachkuppeln, Rauchklappen und
Fenster vollständig; automatisch durch Rauchmelder und/oder manuell durch
Rauchtaster.
Die RWG sind danach nur durch berechtigte Personen wieder zu schließen:
Hierzu wird der Rauchtaster aufgeschlossen und der verdeckt liegende RESET-
Taster
oder
der Taster "RESET-ZU" in der Zentrale betätigt.
Zur täglichen Lüftung wird die Scala Kompakt 4A über örtlich montierte Lüftertaster
angesteuert: Dabei ist über STOP jede gewünschte Öffnungsstellung der RWG
möglich.
Bis zu 4A-Motorstrom können mit derScala Kompakt 4A gefahren werden:
Das sind entweder je ein RWG im UG (Zuluft/Keller) und ein RWG im OG (Rauch-
abzug/Dach) oder mehrere Fenster im Raum (4A Stromentnahme bei 80% Ein-
schaltdauer ED).
Der Rauchtaster, als manuelle Alarm-Auslösung (mit Alarm-Taster hinter einer
Dünnglasscheibe), zeigt über LED den Status der Rauchabzugsanlage an:
2 Rauchtaster und 1 Parallelanzeige sind an die Scala Kompakt 4A anschließbar
(Jeder weitere Taster und jede weitere Anzeige reduziert die Notstromzeit).
Mit den Lüftertastern werden die RWG zum täglichen Lüften geöffnet, geschlossen
und gestoppt (Spaltlüftung).
Bei Netzausfall / im Notstrombetrieb und/oder während des Rauchalarms sind die
Lüftertaster wirkungslos (Einmaliges Schließen ist noch möglich).
Der Notstrom-AKKU erhält bei Netzausfall die RWA-Funktion für über 72 Stunden
Die gelisteten Daten dienen der Beschreibung, sind jedoch keine zugesicherten Eige nschaften.
Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten.
24V DC / 1A oder
24V DC / 2A
(elektronischer)
(Normenkonform)
