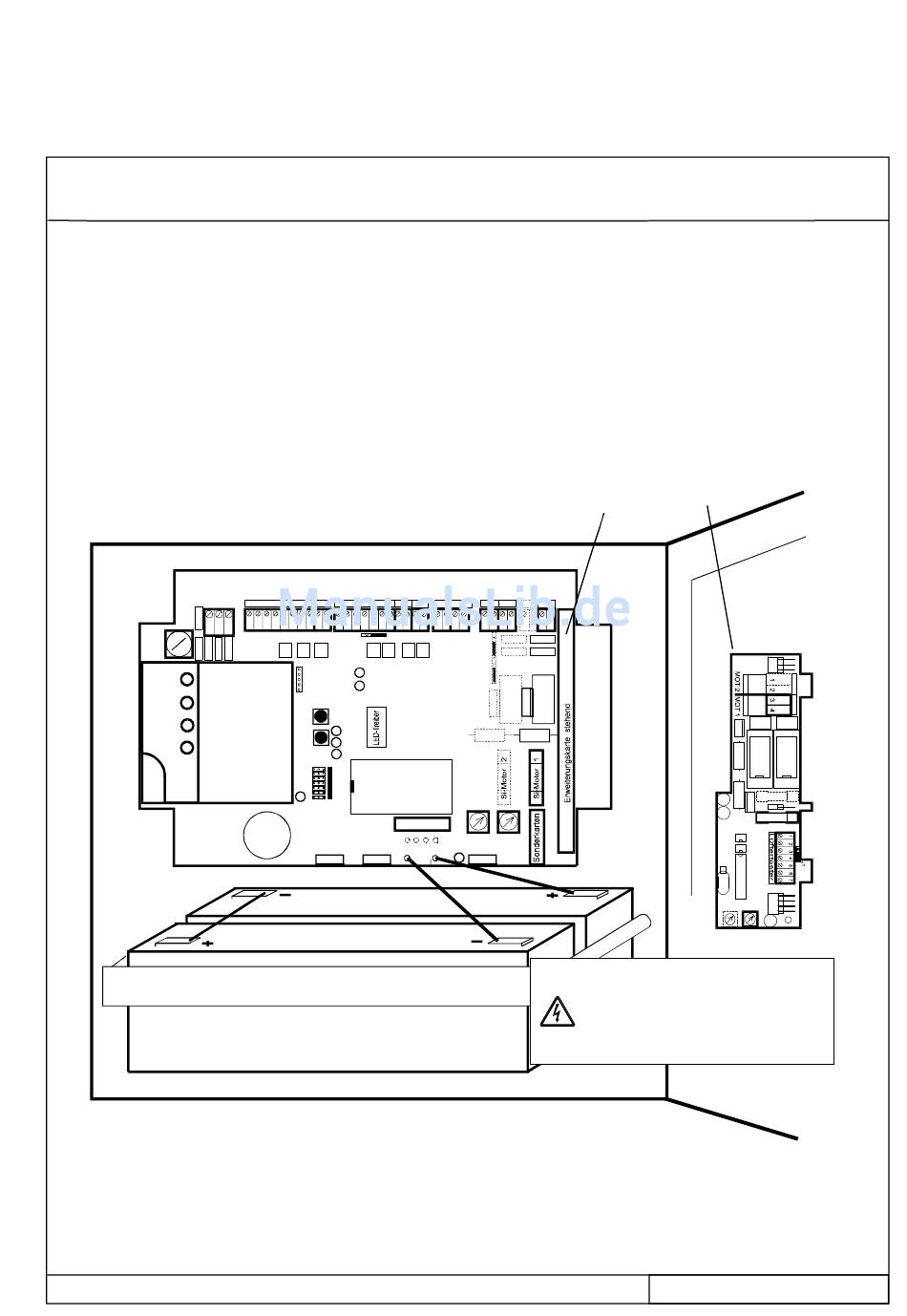

ERWEITERUNG 2. LÜFTUNGSGRUPPE
- Zentrale öffnen
- in der Zentrale Netzspannung und AKKU abklemmen
- Steckkarte "2. Lüftungsgruppe" einstecken
- Motoren und Lüftertaster anklemmen
- Gruppe 1+2 gesamt max. 4A bei 80% Einschaltdauer
- Netz und AKKU wieder anklemmen
- neuer Probelauf für die Gesamtanlage mit allen Komponenten
Netz
Fuse
Betrieb
OK
Störung
Alarm
Motor
Die gelisteten Daten dienen der Beschreibung, sind jedoch keine zugesicherten Eigenschaften.
Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten.
Ra uchta ster
RM
Lüftertaster
RW 24V
8
7
6
5 4
3
2 1
2
1
7
6
5 4
3
2 1
2
1 -
J5
Stecker für
Rot / AUF
Anzeige
Grün / ZU
RESET/ZU
RT
ORM
Disp.
AK
Mikro-
Trafo
Prozessor
EPROM
Netz
Si-AKKU
-
Platine
EXT
KOMM
Stör
Alarm
Mot 2
Mot 1
+
2
1 2
1
2
1 2
1
4
3
2
1
J3 Ö
ST
S
J4 Ö
AL
S
U-LAD
STROM
+
Rot
Sicherheitshinweise
Leitungsverlegung und elektrischer Anschluß nur durch
zugelassene Elektrofirma.
Bittebeachtan:
Zentrale muß stromlos sein, bevor die Erweiterungskarte
eingesteckt wird.
Bestückte Seite
nach rechts
OBEN
Motor 2
Motor 1
STROM
STROM
Motor 2
Motor 1
- 13 -
