Temperaturen und Daten abfragen
Je nach Anlagenausstattung können verschiedene Temperaturen abgefragt wer-
den. „Soll-Werte" sind Werte die als Vorgaben eingestellt wurden und „Ist-Werte"
bezeichnen die aktuell gemessenen Werte.
Ist-Werte: Knopf „B" langsam Symbol für Symbol weiterdrehen
Umschalten Soll-/ Ist-Werte: Knopf „B" schnell drehen, Anzeige: „Ist" oder
„Soll" -Temperatur

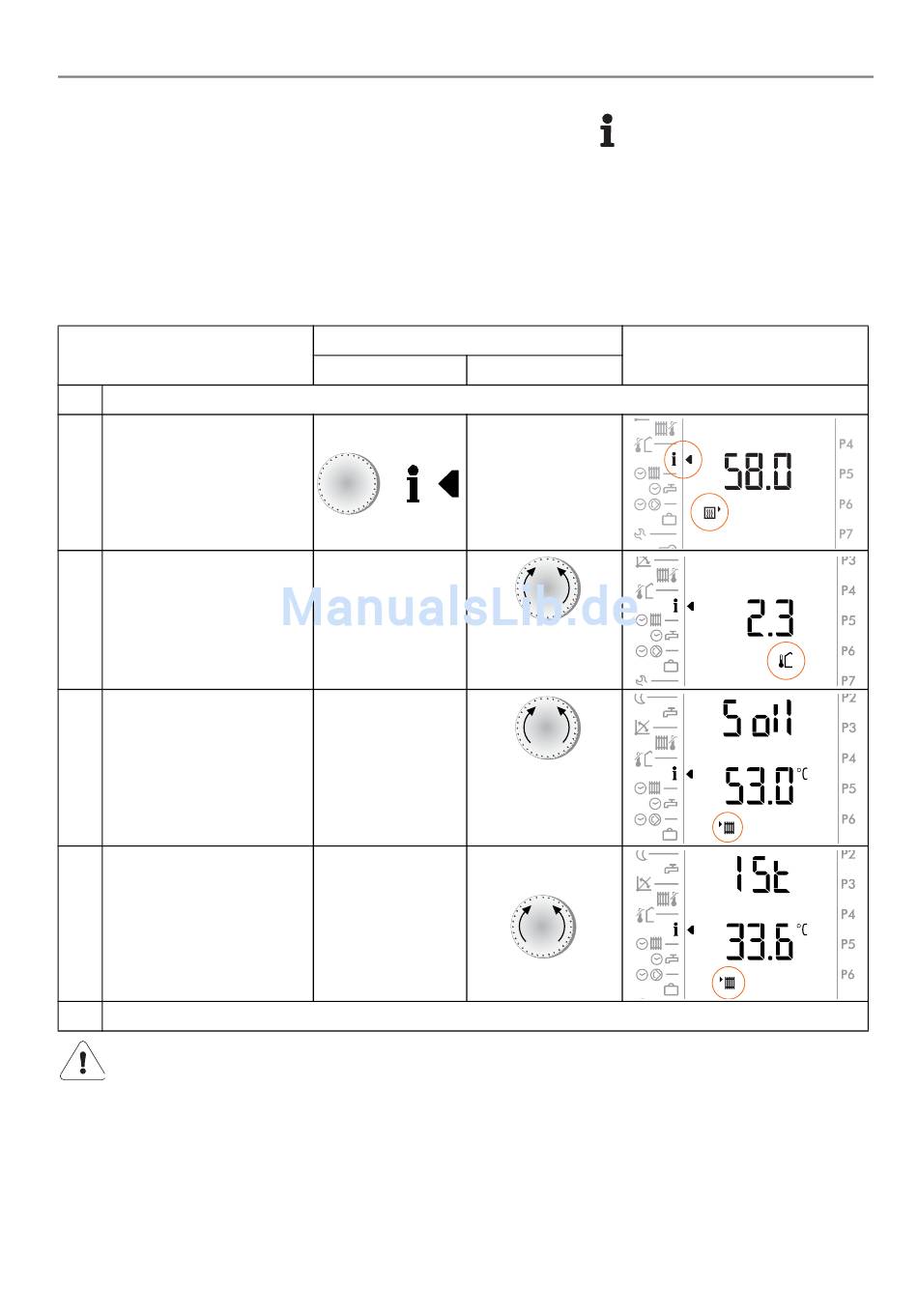

Bedienschritt
1
Start: Frontklappe öffnen und Heizkreis wählen (rot/grün)
Abfrage einstellen:
2
Kesseltemperatur
wird angezeigt
Temperaturen und
Daten abfragen
3
Beispiel:
aktuelle Außentem-
peratur 2,3°C
Umschalten: Soll/
Ist-Wertabfrage
4
Beispiel: Vorlauf-
temperatur
„Soll" =53°C
Umschalten: Soll/
Ist-Wertabfrage:
5
Beispiel: Vorlauf-
temperatur
„Ist" =33,6°C
6
Ende: Frontklappe schließen oder zur nächsten Funktion
Die Anzeige: „120 °C" weist auf fehlerhafte Fühler hin; bei defektem
Außenfühler wird „0°C" angezeigt.
Dok. Nr. 108989 08/2005
Bedienung/Anzeige
Links
Rechts
A
langsames
Drehen
schnelles
links- rechts
Drehen
Ausschnitt
Display
B
B
B
27
