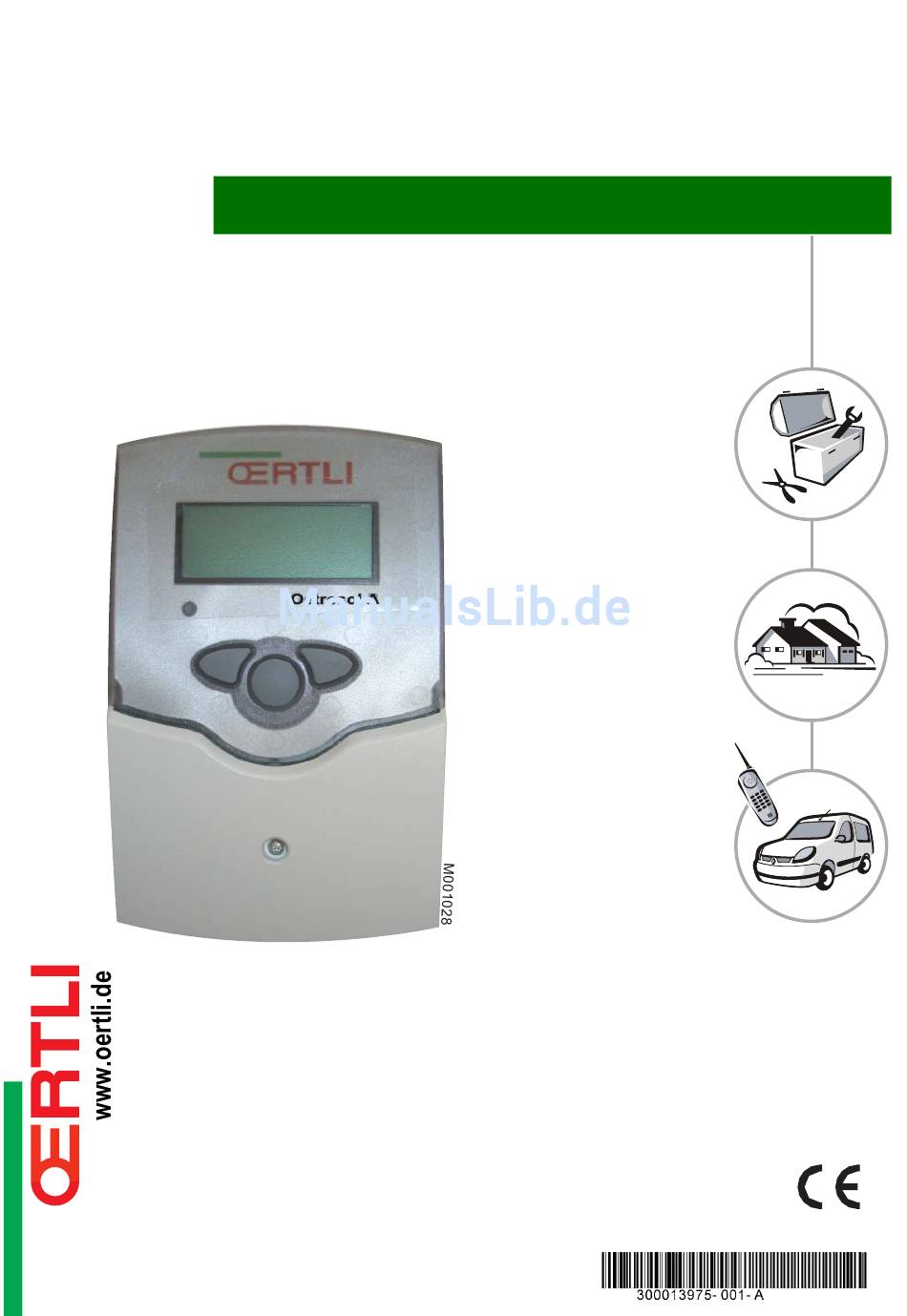

- Seite 1 Deutsch 04/06/07 Oetrosol A Solar-Regelung Installations- Anleitung Bedienungs- Anleitung Technische Anleitung...
- Seite 2 Teile ist urheberrechtlich geschützt. Eine Verwendung außerhalb des Inbetriebnahme genau durch, bevor Sie Ihr Gerät in Betrieb nehmen. Urheberrechts bedarf der Zustimmung der Firma OERTLI. Dies gilt Dadurch vermeiden Sie Schäden an Ihrer Anlage, die durch insbesondere für Vervielfältigungen / Kopien, Übersetzungen, unsachgemäßen Umgang entstehen könnten.

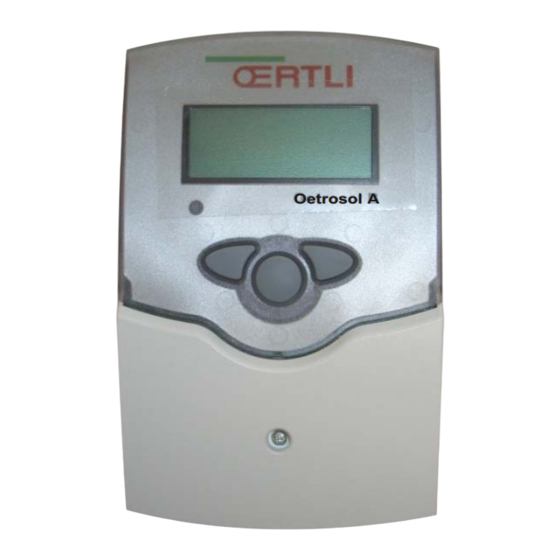

- Seite 3 Beschreibung Die neuen SOLAR Oertli sind mit AUTO Reglern von Typ Oetrosol ausgestattet. Es handelt sich um intelligente selbstständig arbeitende Solarregler, die in der Lage sind aus den Speichertemperaturen und den Solarkollektortemperaturen ein optimal durchdachtes matched-flow Regelkonzept für die jeweilige Anlage zu erstellen. Solaranlagen, die mit Oetrosol Regelung ausgerüstet sind müssen nach dem Spülen und dem Füllen der Anlage nicht mehr einreguliert werden.
-
Seite 4: Installation
Klemmen angeschlossen: S1: 1/2 = Fühler für die Wärmequelle (zum Beispiel: Kollektortemperatur-Fühler) S2: 3/4 = Fühler für die Wärmesenke (zum Beispiel: Speichertemperaturfühler) S3: 5/6 = Optionaler Fühler Differenzial auf S2 (zum Beispiel: Fühler Heizungsrücklauftemperatur). Oetrosol A 04/06/07 - 300013975-001-A... - Seite 5 Fühlertypen Für den Regler Oetrosol A werden nur Präzisionstemperaturfühler in Die einschlägigen Sicherheitsbestimmungen der DIN, DIN EN, Pt1000-Ausführung eingesetzt. DVGW, TRF und VDE sind einzuhalten. Die Fühlerleitungen führen Kleinspannung und dürfen nicht mit Leitungen, die mehr als 50 Volt Die Anordnung der Fühler ist von entscheidender Bedeutung für den führen, in einem gemeinsamen Kabelkanal verlaufen.
-
Seite 6: Bedienung Und Funktion
- Die Anlage ist auf Handbetrieb eingestellt: Die Regelung auf - Handbetrieb Automatikbetrieb einstellen. - Speichermaximaltemperatur - Der Speicher hat die Solltemperatur erreicht, und es erfolgt überschritten eine Sicherheitsabschaltung wegen Überhitzung oder eine Kühlung der Anlage. - Störung Sonde: Siehe Kapitel „Fühlerfehler“. Oetrosol A 04/06/07 - 300013975-001-A... - Seite 7 Allgemeine Funktionsbeschreibung Im automatischen Betrieb verfolgt die Regelung Oetrosol A folgende Regelprinzipien: • Die Sonneneinstrahlung erwärmt das Wärmeträgermedium im Kollektor. Zur Auslösung der Regelvorgänge müssen als Mindesttemperatur für den Kollektor 30 °C und eine Temperatureinschaltdifferenz von 10 K zum Speicher erreicht werden.
- Seite 8 Pumpe mit maximaler Drehzahl (100 %) angesteuert; erst danach setzt die Drehzahlregelung ein. Anzeigekanal TM - Zusätzliche Temperatur Wahlweise anschließbarer Fühler für zusätzliche Temperaturanzeige auf Klemmen 7 und 8. zum Beispiel: Speichertemperatur oben. Oetrosol A 04/06/07 - 300013975-001-A...
- Seite 9 Im Falle längerer Abwesenheit (Wochende, Urlaub): - Die Temperatur des Präparators auf 50 °C reduzieren - Zusatzheizung abstellen (Heizkessel oder elektrischer Widerstand) So ist die Anlage gegen Überhitzungen geschützt und die Lebensdauer des Wärmeträgermediums erhalten. 04/06/07 - 300013975-001 A Oetrosol A...
- Seite 10 Einstellkanal PN - Minimale Pumpendrehzahl Einstellbereich: 50 ... 100% Werkseinstellung: 50% Der Einstellkanal PN ermöglicht die Vorgabe eines Mindestwertes für die relative Drehzahl der Solarpumpe an Relaisausgang R1. Desto niedriger die Pumpendrehzahl eingestellt ist, desto niedriger ist der Pumpenvolumenstrom. Oetrosol A 04/06/07 - 300013975-001-A...
- Seite 11 4 oder 5 8 ... 10 12.5 12 ... 15 11.2 16 ... 20 12 ... 15 14.2 18 ... 23 13.4 24 ... 30 10.9 16 ... 20 1200 24 ... 30 14.2 04/06/07 - 300013975-001 A Oetrosol A...
- Seite 12 Werkseinstellung: 2 Für Kontroll- und Servicearbeiten kann der Betriebsartenmodus des Reglers manuell eingestellt werden. Um den Betriebsartenmodus des Reglers einzustellen, Parameter MM laut nachstehender Tabelle anwählen. Betriebs-Kontrolllampe Grün/Rot blinkend Grün/Rot blinkend automatischer automatischer Betrieb Betrieb Oetrosol A 04/06/07 - 300013975-001-A...
-
Seite 13: Fehlersuche
Leitungsbruch: Unterbrechung des Fühlerleiters mit Angabe des 1039 1213 1385 betroffenen Temperaturfühlers (TC, TS). Im Display wird für diesen 1058 1232 1404 Fühler der Fehlercode 888.8 angezeigt. 1078 1252 1423 1097 1271 1442 1117 1290 04/06/07 - 300013975-001 A Oetrosol A... -
Seite 14: Anwendungsbeispiele
Anwendungsbeispiele R1 Solarpumpe TS Speicherfühler TC Kollektorsonde Oetrosol A 04/06/07 - 300013975-001-A... - Seite 15 Unterschrift Trinkwassererwärmung-Sollwerte Zusatzheizungen - Kesselkreis - Elektroheizeinsatz 100 °C Für eine Installation mit anderen Kollektoren als Oertli , den Parameter FT auf 1 einstellen. Für einen automatischen Betrieb den Parameter MM auf 2 einstellen. 04/06/07 - 300013975-001 A Oetrosol A...
- Seite 16 OERTLI THERMIQUE SAS - Technische Änderungen vorbehalten.
