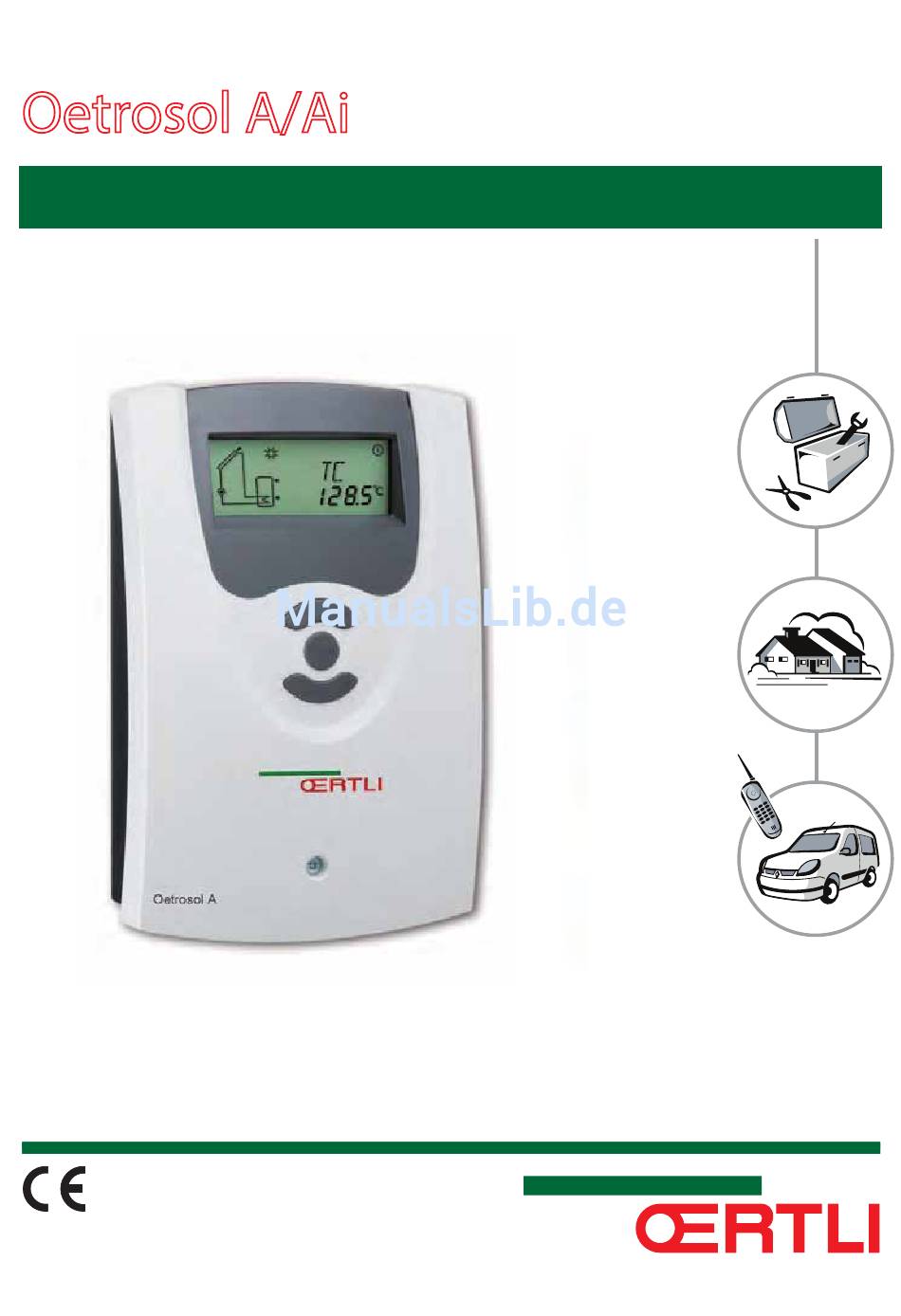

- Seite 1 Oetrosol A/Ai Solarregler mit neuer „PRIOSOL“ Funktion Deutsch 12/02/13 Installations- Anleitung Bedienungs- Anleitung Technische Anleitung 300013975-001-OEDe1...
-
Seite 2: Inhaltsverzeichnis
4.9 Anzeigekanal TM - Zusätzliche Temperatur ....8 Anwendungsbeispiele ..........15 4.10 Anzeigekanal DT O - Einschalttemperaturdifferenz ... 8 Inbetriebnahmeprotokoll: Oetrosol A / Ai Regler ..16 4.11 Anzeigekanal DT F - Ausschalttemperaturdifferenz ... 8 Ersatzteilliste ............17 Wichtiger Hinweis... -
Seite 3: Beschreibung
Beschreibung Oertli Solarwärmeanlagen sind mit Reglern vom Typ Oetrosol ausgestattet. Es handelt sich um intelligente, selbst - ständig arbeitende Solarregler, die in der Lage sind, aus den Speichertemperaturen und den Sonnenkollektortempera- turen ein optimal durchdachtes Matched-Flow-Regelkonzept für die jeweilige Anlage zu erstellen. Solaranlagen, die mit Oertlisol-Reglern ausgerüstet sind, müssen nach dem Spülen und Befüllen der Anlage nicht mehr einreguliert werden. -
Seite 4: Installation
Bauteile führen. 17 = Nullleiter N 13 = Erdungsklemme DE - 71696 MÖGLINGEN 100 ... 240 V~ Oetrosol A/Ai IP 20 50-60 Hz Die Temperaturfühler (S1 bis S3) werden mit beliebiger Polung an den folgenden Klemmen angeschlossen: 1 (1) A (100 ... 240) V~ Temp . -
Seite 5: Fühlertypen
Fühlertypen DVGW, TRF und VDE sind einzuhalten. Die Fühlerlei- Für den Regler Oetrosol A / Ai werden nur Präzisionstem- peraturfühler in Pt1000-Ausführung eingesetzt. tungen führen Kleinspannung und dürfen nicht mit Lei- tungen, die mehr als 50 Volt führen, in einem gemein- Die Anordnung der Fühler ist von entscheidender Bedeu-... -
Seite 6: Symbolleiste
Symbolleiste Status normal blinkend Relais 1 aktiv Speichermaximaltemperatur überschritten Speichernotabschaltung aktiv Kollektormaximaltemperatur überschritten Kollektorkühlung aktiv Speicherkühlung aktiv Handbetrieb Relais 1 ON Handbetrieb Relais 1 OFF Sensordefekt Allgemeine Funktionsbeschreibung Im automatischen Betrieb verfolgt die Regelung Oetro - sol A / Ai folgende Regelprinzipien: Sonnenstrahlung erwärmt das Wärmeträgermedium im Bei 140 °C Kollektortemperatur entsteht Dampf, der Kollektor. -
Seite 7: Anzeige- Und Einstellkanäle
Anzeige- und Einstellkanäle Kanal Kürzel Bereich Schrittweite Werkseinstellung Kollektor-Temperatur TC - S1 [-50.0 ... 250.0] °C Speicher-Temperatur TS - S2 [-50.0 ... 250.0] °C Erzeugte solare Wärmemenge [0 ... 9999] kWh Pumpendrehzahl [0 ... 100] % Steuerungszeit [0 ... 5] Minuten Zusätzliche Temperatur TM - S3* -50 ... -
Seite 8: Anzeigekanal Pc - Pumpendrehzahl
Anzeigekanal PC - Pumpendrehzahl In diesem Kanal wird die Pumpemdrehzahl angezeigt. Anzeigekanal tC - Steuerungszahl Der Anzeigekanal tC zeigt die restliche noch verbleibende Zeit der Startphase in Sekunden an. Für den Zeitraum der Startphase wird die Pumpe mit maximaler Drehzahl (100 %) angesteuert;... -
Seite 9: Einstellkanal Dt - Ziel-Differenztemperatur
4.12 Einstellkanal DT - Ziel-Differenztemperatur Die Regelung überwacht die von den zwei Fühlern S1 (TC) und S2 (TS) gemessene Temperatur und vergleicht die daraus resultierende Temperaturdifferenz mit der fest voreingestellten Einschalt-Temperaturdifferenz von 10 K. Der Regler schaltet EIN, wenn die ermittelte Temperatur- differenz T größer oder gleich dem voreingestellten Soll- wert ist. -
Seite 10: Einstellkanal Cx - Kollektor-Maximaltemperatur
4.14 Einstellkanal CX - Kollektor-Maximaltemperatur Steigt die Kollektortemperatur im Stillstand des Solarkreises (Speicher-Solltemperatur ist erreicht) über die eingestellte Kollektor-Maximaltemperatur CX schaltet die Solarpumpe (R1) ein und kühlt das Kollektorfeld (Systemkühlung). Da- bei kann die Speichertemperatur ansteigen, jedoch maxi- mal bis 85 °C(Speicher-Sicherheitsabschaltung). Erreicht der Wassererwärmer die Maximaltemperatur von 85 °C (Sicherheitsabschaltung), schaltet der Reger die Solarpumpe aus. -
Seite 11: Einstellkanal Ft - Sonderkollektorfunktion
4.17 Einstellkanal FT - Sonderkollektorfunktion ist. In diesem Fall sind die Anschlüsse für die Fühler im solaren Vor- und Rücklauf sowie S1 unten. In diesem Be- reich kann es schnell zu Schattenbildung kommen. Da- her in einem solchen Fall FT - 0 wählen. Auch bei Ein- satz von Röhrenkollektoren Sonderfunktion 1 wählen. -
Seite 12: Einstellkanal Mm - Betriebsart
kWh-Ergebnis kontrollieren: Rendite berechnen: Den kWh-Wert jährlich ablesen, um die Differenz zum Von der Ersparnis die Mehrkosten bei der Anschaffung Vorjahr festzustellen. der Solarwärmeanlage abziehen. Die Mehrkosten einer Trinkwasser-Erwärmungsanlage mit Solar gegenüber ei- Richtwert: 5m² Kollektorfläche sollten eine kWh Leistung ner Trinkwasser-Erwärmungsanlage ohne Solar betragen von >... -
Seite 13: Einstellkanal Mb - Modbus-Slave-Adresse
4.20 Einstellkanal MB - ModBus-Slave-Adresse In diesem Kanal wird die ModBus-Slave-Adresse Über- gabe eingestellt. Einstellbereich: 60 ... 64 Schrittweite: 1 Werkseinstellung: 60 4.21 Einstellkanal W11202200 - Software-Artikelnummer In diesem Kanal wird die Software-Artikelnummer angezeigt. 4.22 Einstellkanal VN - Software-Version In diesem Kanal wird die Software-Versionsnummer angezeigt. -
Seite 14: Fehlersuche
Der Regler ist mit 1 Topfsicherung T2A geschützt. Die- se wird nach Abnahme der Blende zugänglich und kann DE - 71696 MÖGLINGEN 100 ... 240 V~ Oetrosol A/Ai IP 20 50-60 Hz dann ausgetauscht werden. 1 (1) A (100 ... 240) V~ Temp . -
Seite 15: Anwendungsbeispiele
S1 Kollektorsensor S2 Speichersensor S3 zusätzlicher Temperatursensor „PRIOSOL“ Funktion: Das Einschalten der Solarpumpe meldet der OEtrosol A Regler der OEtronik 4 Kesselregelung. Die OEtronik 4 Kesselregelung senkt daraufhin die Solltemperatur für die Trinkwasser Erwärmung um (einstellbar) 1 - 30 K. -
Seite 16: Inbetriebnahmeprotokoll: Oetrosol A / Ai Regler
Inbetriebnahmeprotokoll: Oetrosol A / Ai Regler Im Inbetriebnahmeprotokoll bitte die bei der Inbetrieb- nahme vorgenommenen Einstellungen sowie eventuelle Veränderungen ggü. der Werkseinstellungen eintragen! Datum: Kundenname: Straße, Nr: PLZ, Ort: Heizungsbau: Straße, Nr.: PLZ, Ort: Tel: 1) Kollektortemperatur S1 °C 2) Speichertemp.S2 °C... -
Seite 17: Ersatzteilliste
Ersatzteilliste Artikel-Nr. Artikelbezeichnung OERTLI 190141 Kollektorfühler FKP6 LG.1.5M 182785 Speicherfühler Solar FRP6 LG 2.5M 89804816 Anschlussdose mit Überspannungschutz 12/02/13 - 300013975-001-OEDe1 Œtrosol A/Ai... - Seite 18 12/02/13 - 300013975-001-OEDe1 Œtrosol A/Ai...
- Seite 19 12/02/13 - 300013975-001-OEDe1 Œtrosol A/Ai...
- Seite 20 OERTLI THERMIQUE SAS - Technische Änderungen vorbehalten.
