Input-Channel-A-Bereich (Eingangskanal A); Power-Bereich (Spannungsversorgung) - Traktor KONTROL S4 Benutzerhandbuch

6.8.4

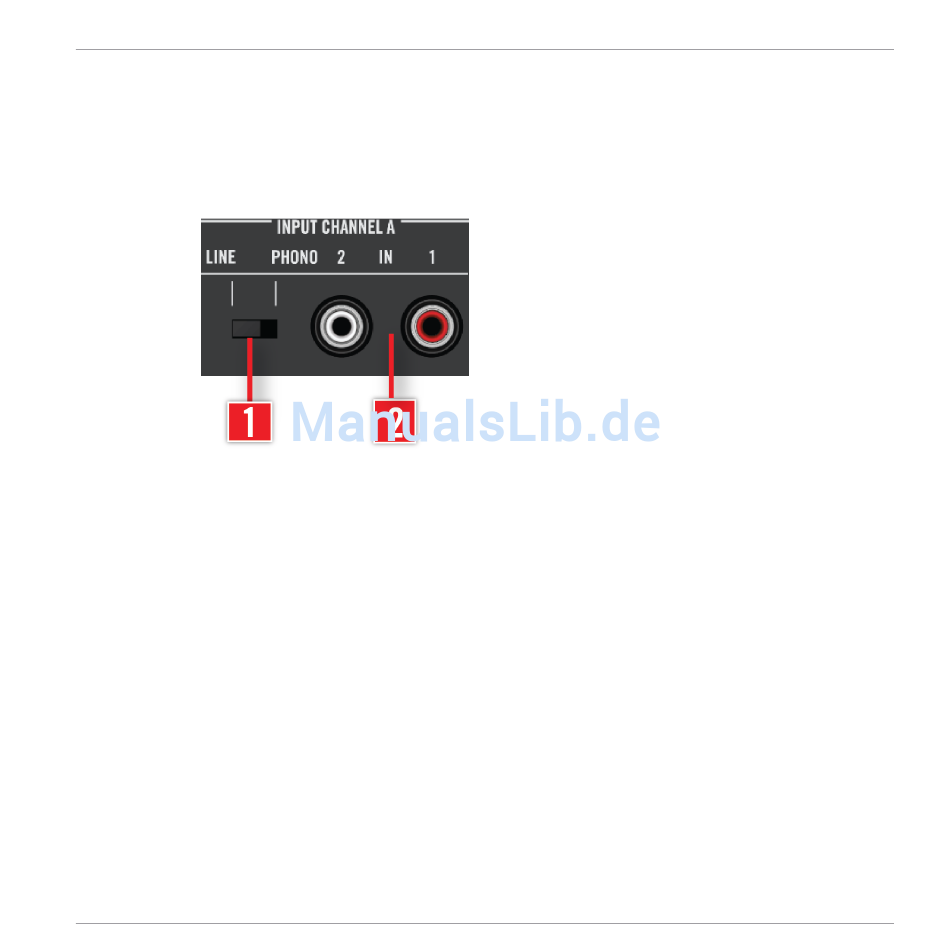

Input-Channel-A-Bereich (Eingangskanal A)

Über den INPUT-CHANNEL-A-Bereich werden externe Signale in die TRAKTOR-Software gelei-
tet.
Die INPUT-CHANNEL-C-Sektion auf der Rückseite.
▪ (1) LINE/PHONO-Schalter: Wählen Sie an dieser Stelle den passenden Pegel (Line oder
Phono) für die Eingangsquelle, die an den Eingang 1/2 angeschlossen wurde.
▪ (2) Line/Phono-Eingänge 1/2 Cinch-Buchsen (IN 1/2): Schließen Sie hier externe Audioquel-
len an (Plattenspieler, CD-Player, etc.)
6.8.5

POWER-Bereich (Spannungsversorgung)

In der POWER-Sektion befinden sich Buchsen, um Ihren S4 an einen Computer anzuschließen
und ihn mit Spannung zu versorgen sowie der ON/OFF (AN/AUS)-Schalter.
TRAKTOR KONTROL S4 - Benutzerhandbuch - 165
Das Gerät im Überblick
Rückseite
