2.1.3 Leitungslänge
Bei Verwendung der vom Hersteller angebotenen Stromzähler mit Impulsausgang und einer
geschirmten Leitung (z. B. Fernmeldeleitung YSTY oder Steuerleitung LIYCY) kann eine Entfernung
von 100m Leitungslänge vom Stromzähler bis zur Großanzeige erreicht werden. Grundsätzlich muss
die Leitungsverlegung fern von starken Stromverbrauchern sowie deren Zu- und Ableitungen erfolgen.
Bei Leitungslängen über 100m bis ca. 600m vom Stromzähler bis zur Großanzeige kann ein separates
Signal-Verstärker-Set verwendet werden. Dies ist auf Anfrage erhältlich.
2.2 Anschluss an einen SMA Sunny Boy Control über RS-232
Die RS-232 Schnittstelle ist zum Anschluss eines entsprechend ausgestatteten Sunny Boy Control über
eine RS-232 Verbindung für Leitungslängen bis max. 15m vorgesehen.
Wichtiger Hinweis:
Der Sunny Boy Control muss auf den Betrieb mit der Großanzeige konfiguriert werden:
[ Einstellungen ]
[ Anschlüsse ]
[ Großdisplay ]
(Details siehe Bedienungsanleitung Sunny Boy Control; bei Fragen bezüglich der Einstellung des Sunny
Boy Control wenden Sie sich bitte an die SMA Hotline)
2.2.1 Anschlussbeschreibung
An Anschluss 2 der Großanzeige wird der RS-232 Ausgang (COM2/3) des Sunny Boy Control
angeschlossen.
Für die Verbindung zum Sunny Boy Control muss eine abgeschirmte Leitung eingesetzt werden.
Der Leitungsquerschnitt ist unkritisch.
RxD (Pin 1) wird mit TxD COM2/3 (Pin 3) des Sunny Boy Control verbunden.
GND (Pin 2) wird mit GND COM2/3 (Pin 5) des Sunny Boy Control verbunden.
Der Schirm wird einseitig an 0V(–) (Anschluss 1 Pin 1) der Großanzeige angeschlossen.

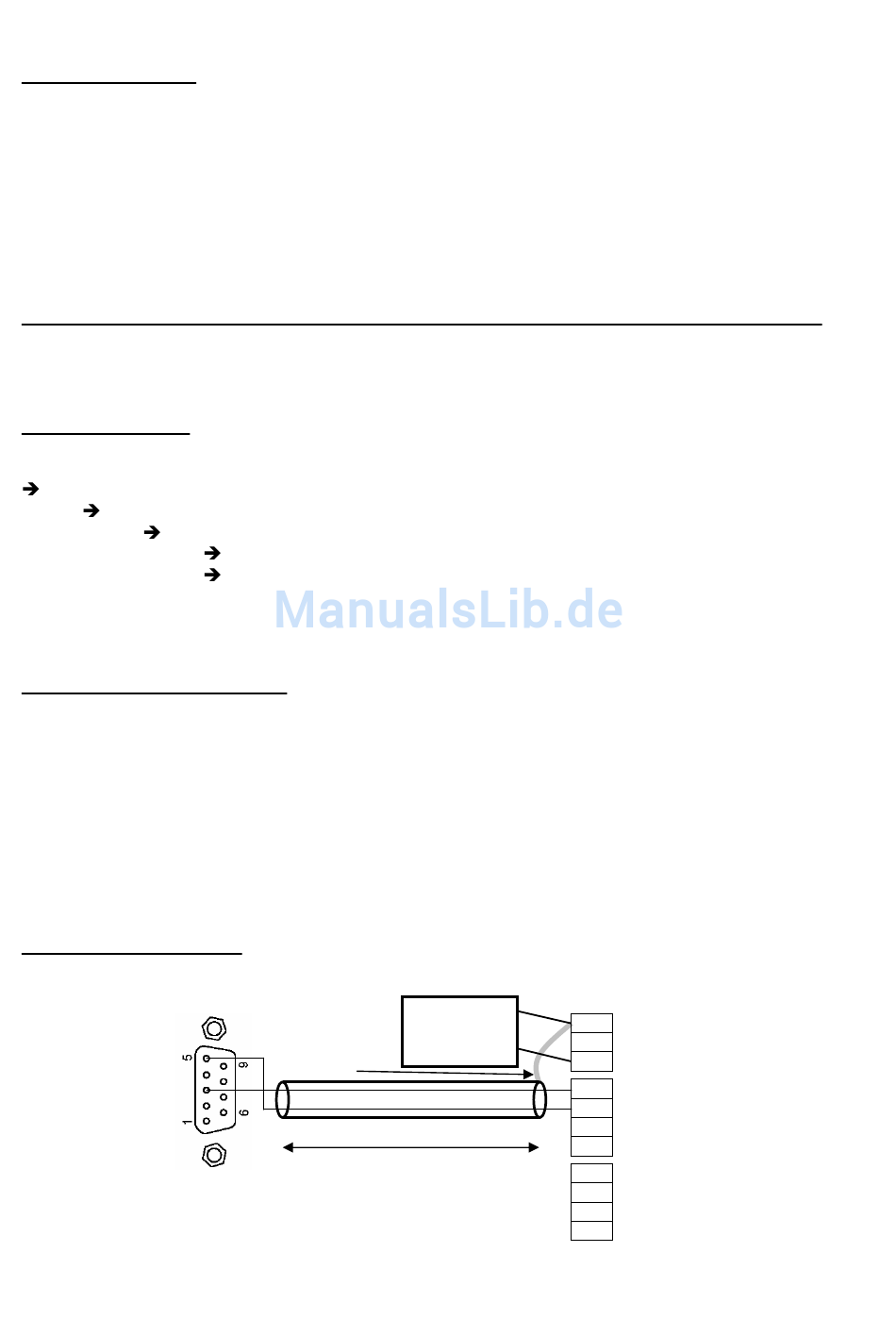

2.2.2 Anschluss-Schema
Sunny Boy
Control
COM2/3
(RS-232)
Schnittstelle: COM2 oder COM3
Typ: HvG
Schirm
max. 15 Meter
Großanzeige
–
Netzteil
+
8
(Light, Standard, Plus)
1
Anschluss 1
2
3
1
2
Anschluss 2
3
4
1
2
Anschluss 3
3
4
WGA-500si 5.01
