2.4 Anschluss an einen Sputnik MaxComm Basic / MaxWeb über RS-485
Die RS-485 Schnittstelle ist zum Anschluss an einen MaxComm Basic / MaxWeb über eine RS-485
Verbindung für Leitungslängen bis ca. 1000m vorgesehen.
Wichtig: Im MaxComm Basic / Max Web muss die Option MaxDisplay 1.0 konfiguriert sein !
Für Fragen bezüglich des MaxComm Basic / Max Web wenden Sie sich bitte an den
Hersteller.
2.4.1 Anschlussbeschreibung
An Anschluss 3 wird die Großanzeige in das RS-485 Netzwerk der MaxComm Basic / Max Web -
Wechselrichter- Kombination eingebunden.
Für die Verbindung zum MaxComm Basic / Max Web muss eine abgeschirmte Leitung eingesetzt
werden.
Der Leitungsquerschnitt ist unkritisch.
Data+ (Pin 1) wird mit Bus A des RS-485 Netzwerkes verbunden.
Data– (Pin 2) wird mit Bus B des RS-485 Netzwerkes verbunden.
Der Schirm wird einseitig an 0V(–) (Anschluss 1 Pin 1) der Großanzeige angeschlossen.
Hinweis: Wenn die Großanzeige als Endgerät des RS-485 Netzwerkes angeschlossen wird, muss ggf.
ein Abschlusswiderstand (120
Siehe auch Anleitung MaxComm Basic / Max Web.

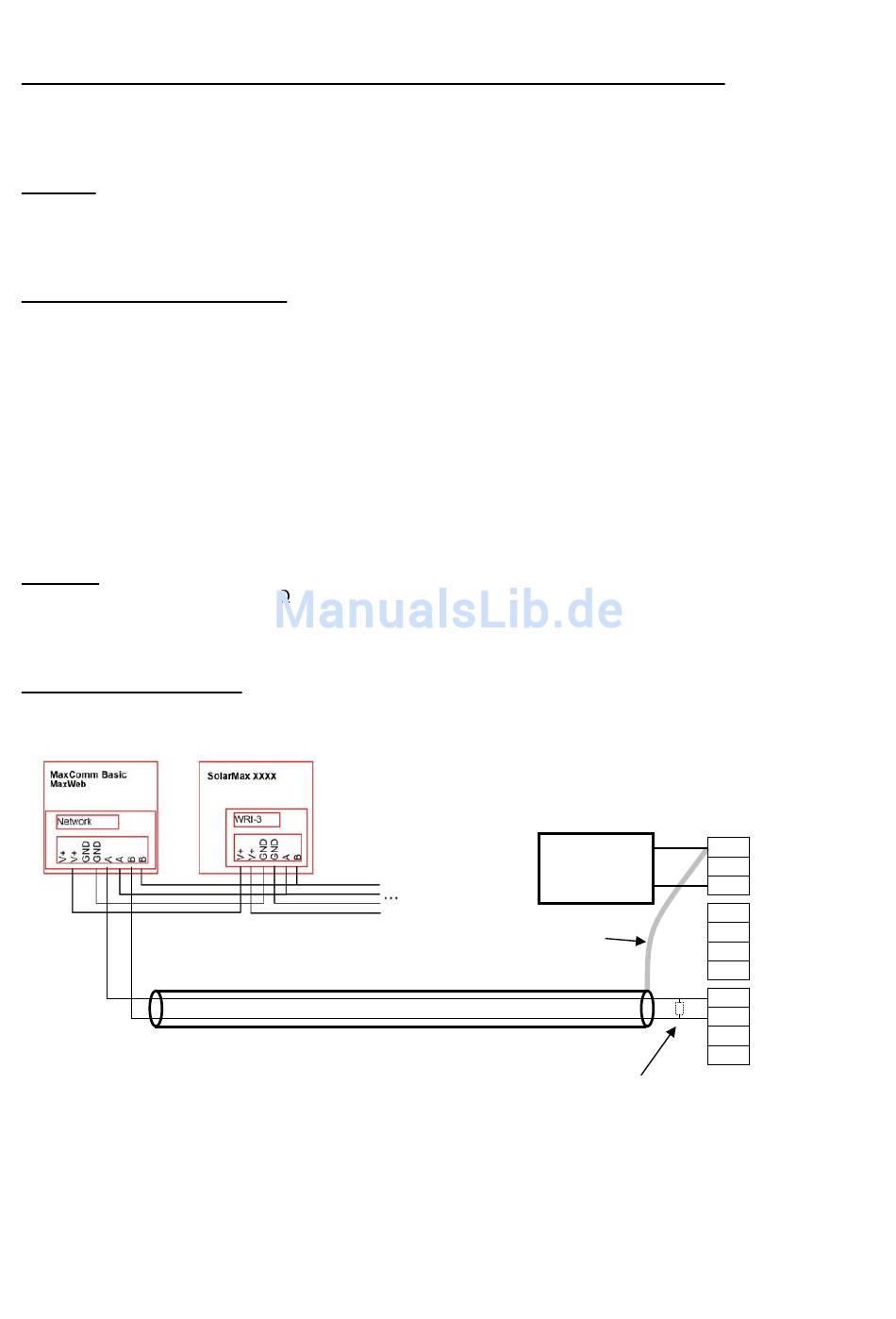

2.4.2 Anschluss-Schema
) zwischen Data+ und Data– eingefügt werden.
ggf. Widerstand einfügen
10
Großanzeige
–
Netzteil
+
Schirm
WGA-500si 5.01
1
Anschluss 1
2
3
1
2
Anschluss 2
3
4
1
2
Anschluss 3
3
4
