2. Generelle Anschlussbeschreibung
Warnung:
Ein nicht sachgerechter Anschluss der Großanzeige kann schwerwiegende
Personen- und Sachschäden verursachen.
Im Besonderen darf die Großanzeige niemals direkt an das 230VAC Netz
angeschlossen werden!
Die Großanzeige ist mit folgenden Eingängen bzw. Schnittstellen ausgestattet:
-
Impulseingang
-
RS-232 Schnittstelle
-
RS-485 Schnittstelle
Die Großanzeige muss ggf. auf den benötigten Dateneingang konfiguriert werden.
Die Konfiguration ist in Abschnitt 3 beschrieben.
Im Folgenden sind die gängigen Anschlussmöglichkeiten der Großanzeige beschrieben.
Bitte verwenden Sie nur die Anschlussbeschreibung entsprechend dem konfigurierten Eingang!

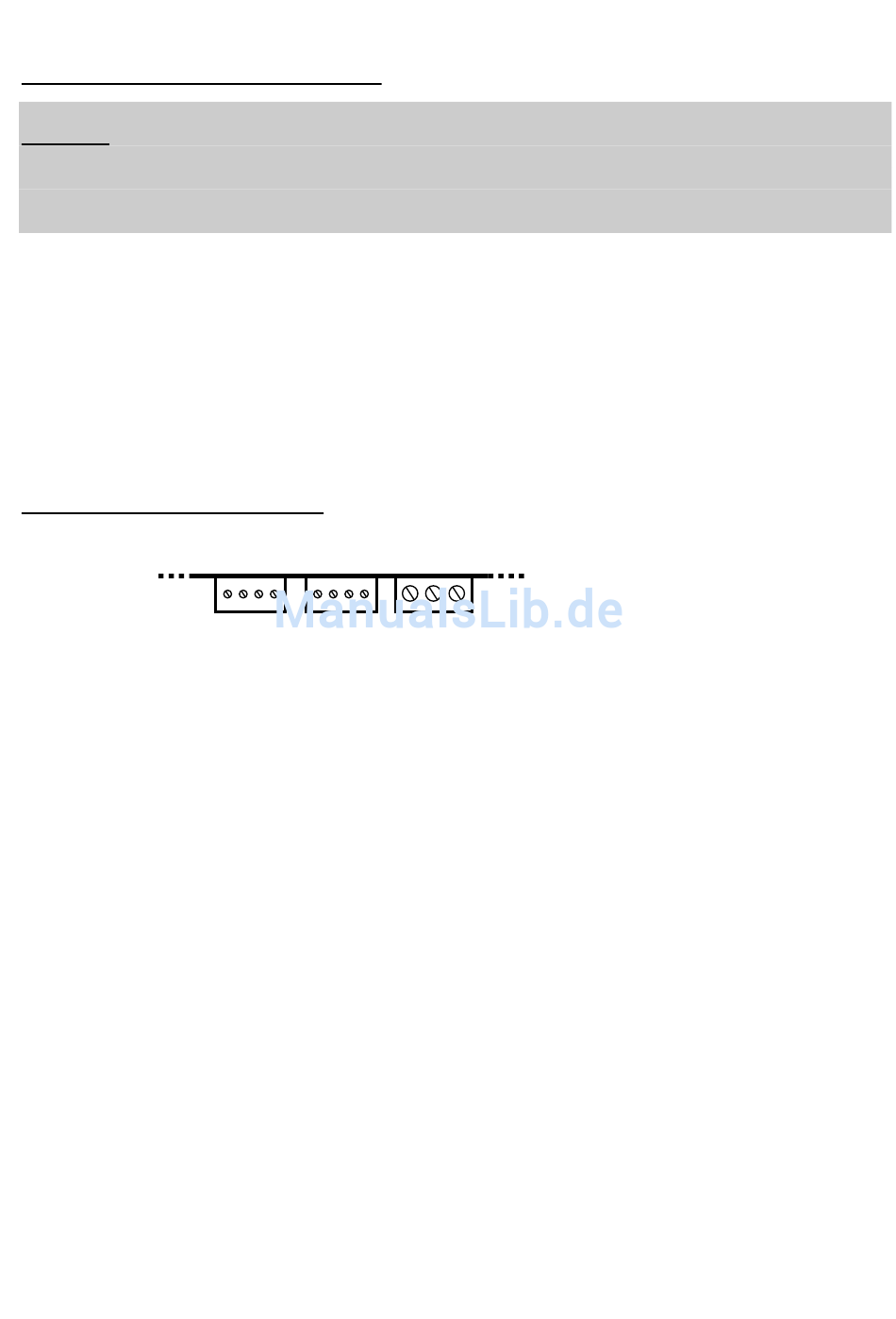

Belegung der Anschlussklemmen
Auf der oberen Stirnseite der Platine (siehe Bild Seite 5) sind 3 Anschlussklemmen, die wie folgt belegt
sind:
Anschluss
Funktion
1
Spannungsversorgung
2
RS-232 Schnittstelle
3
RS-485 Schnittstelle
Impulseingang
(potentialfreier Schließkontakt)
3
2
4 3 2 1
4 3 2 1
1
3 2 1
Belegung
Pin 1: 0V (–)
Pin 2: nicht verwendet
Pin 3: + 7,5VDC; 0,1A
Pin 1: RxD
Pin 2: GND
Pin 3: TxD
Pin 4: DTR
Pin 1: Data+
Pin 2: Data–
Pin 3: Impuls +
Pin 4: Impuls –
6
WGA-500si 5.01
