WGA-500si 5.01

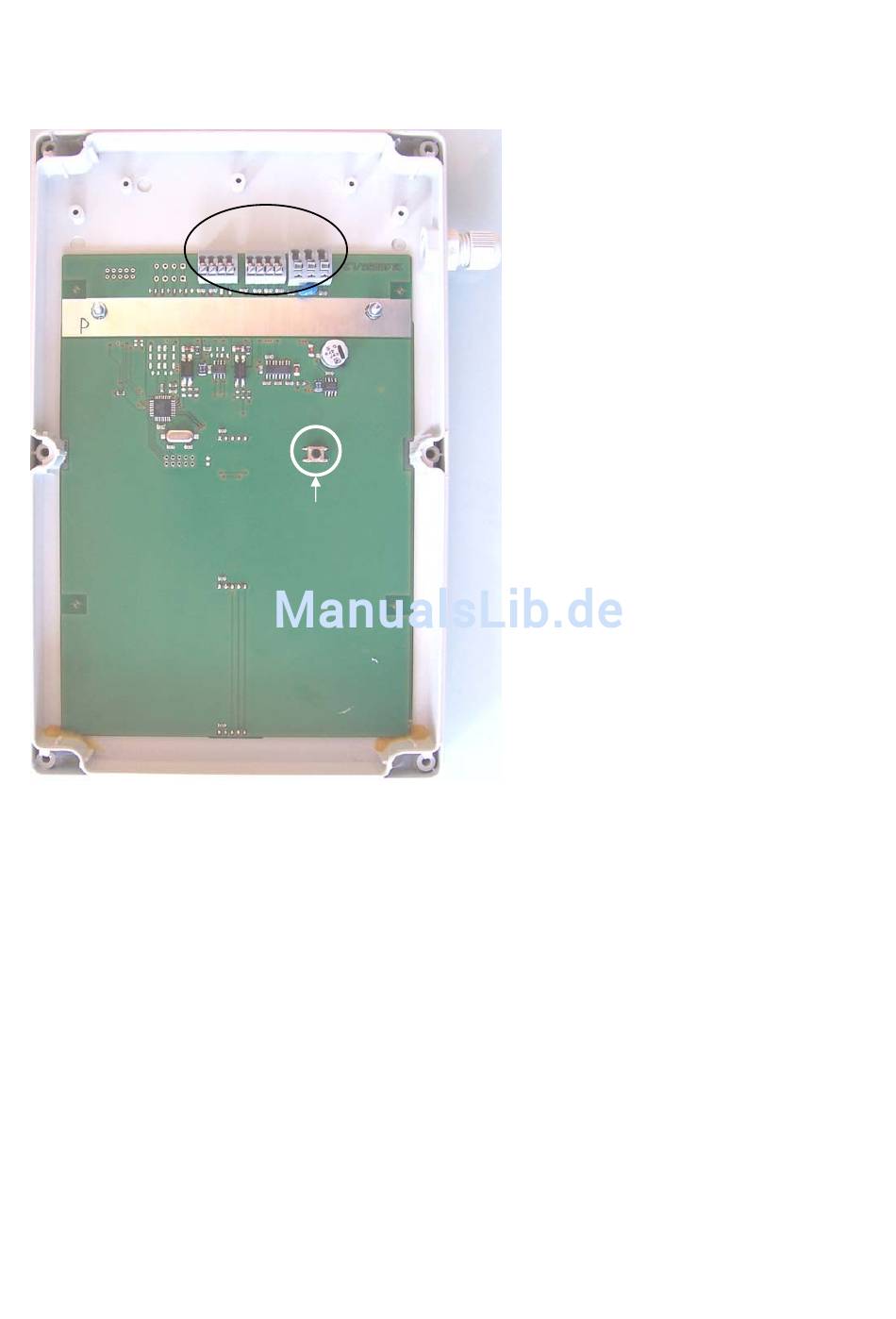

Zum Anschluss und zur Konfiguration wird der Gehäusedeckel (6 Schrauben) abgeschraubt. Es zeigt
sich folgendes Bild:
Anschlüsse
3
2
1
1
1
1
Kabeleinführungen
Taster für
Konfiguration
Jetzt werden die Leitungen zur Spannungsversorgung und die Datenleitung gemäß der in Abschnitt 2
beschriebenen Anschlussbeschreibung entsprechend der verwendeten Datenquelle angeschlossen.
Auch die Konfiguration der Großanzeige mit dem Taster muss jetzt durchgeführt werden, siehe
Abschnitt 3.
Als nächstes wird der Gehäusedeckel wieder auf das Großanzeigengehäuse aufgesetzt und
verschraubt.
Bitte darauf achten, dass die Gehäuseschrauben und die Kabelverschraubung fest sitzen, um
die Wasserdichtigkeit zu gewährleisten.
