La barra telescopica (18) comprende un cavo di collegamento per poter controllare il
tosasiepi direttamente dal manico della barra: inserire il cavo nella presa posta dietro
la maniglia del tosasiepi. (B6)
Adesso si potrà usare il tosasiepi
Assemblaggio come tagliafoglie/cespugli

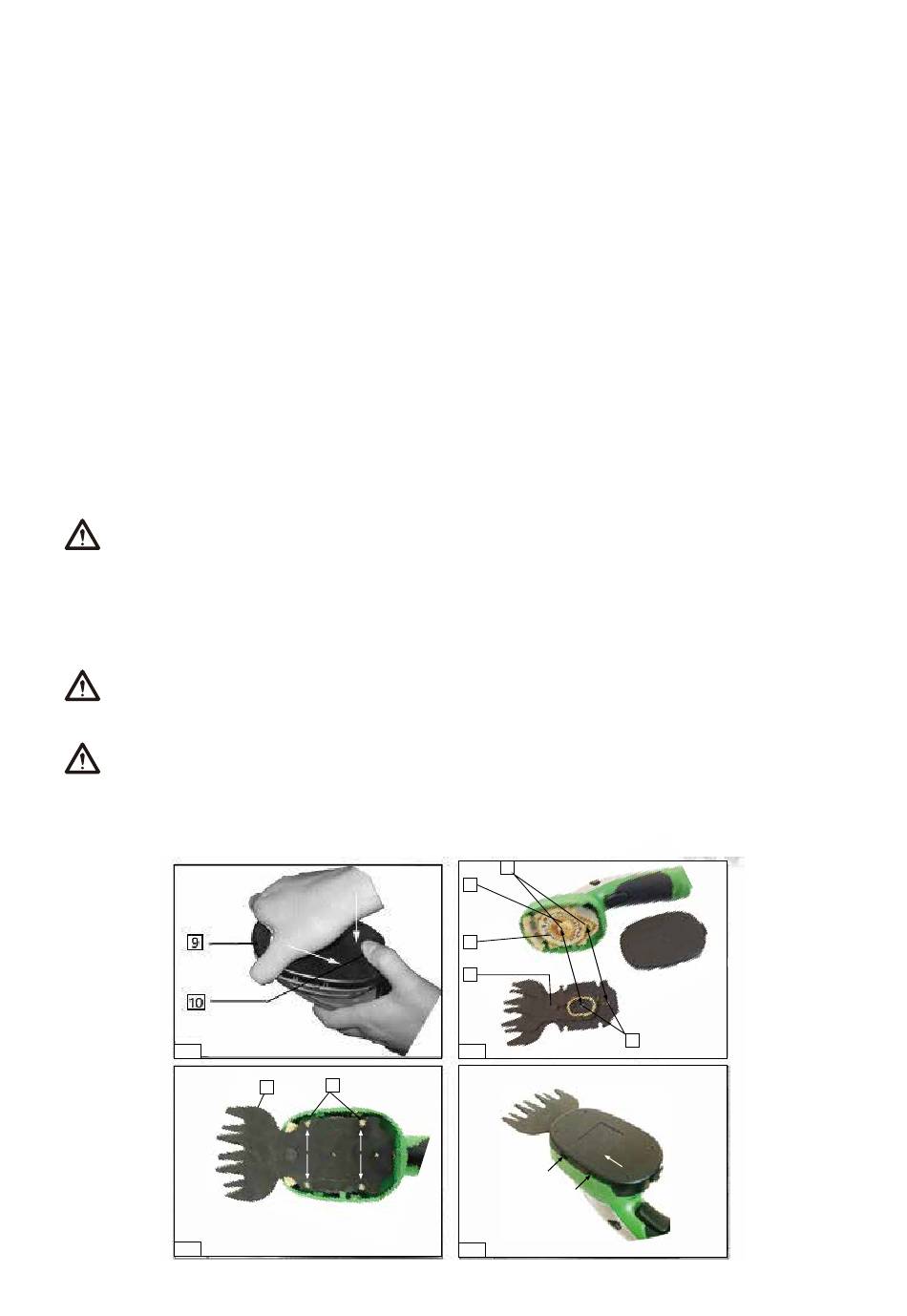

Per montare la lama tagliafoglie (6), rimuovere il coperchio (9) situato sul fondo.
Premere il pulsante di blocco (10) e spingere indietro il coperchio (9). (B1)
Montare la lama tagliafoglie (6) in modo tale che i due perni guida (11) della trasmissi-
one entrino nei fori guida (12) della lama. (B7)
Potrebbe essere necessario spostare la lama di precisione (13) al centro e girare la
rotella dentata (16) in modo da portare la guida (15) nella posizione corretta.
ATTENZIONE: per queste operazioni indossare sempre i guanti di protezione!
Una volta che la lama tagliafoglie (6) è montata correttamente tra i perni guida (B8),
inserire il coperchio (9) nelle guide sotto l'unità, quindi spingerlo in avanti fino a quando
il pulsante di blocco (10) si innesta nella piastra di base. (B9)
ATTENZIONE:la maniglia telescopica non deve essere montata quando il
dispositivo viene utilizzato come tagliasiepi.
Una volta che la lama tagliafoglie (6) è montata correttamente tra i perni guida (B8),
inserire il coperchio (9) nelle guide sotto l'unità, quindi spingerlo in avanti fino a
quando il pulsante di blocco (10) si innesta nella piastra di base. (B9)
ATTENZIONE: la maniglia telescopica non deve essere montata quando il
macchinario viene utilizzato come tagliasiepe.
ATTENZIONE: questo dispositivo è un tagliafoglie / cespugli di piccola
capacità, non usarlo per tagliare le siepi.
È progettato per la rifinitura dei bordi dei cespugli. Non usarlo come potatore.
B1
B3
14
5
11
15
16
13
B2
B4
97
12
