BaSt-ING TargetQuick Montageanleitung Seite 4

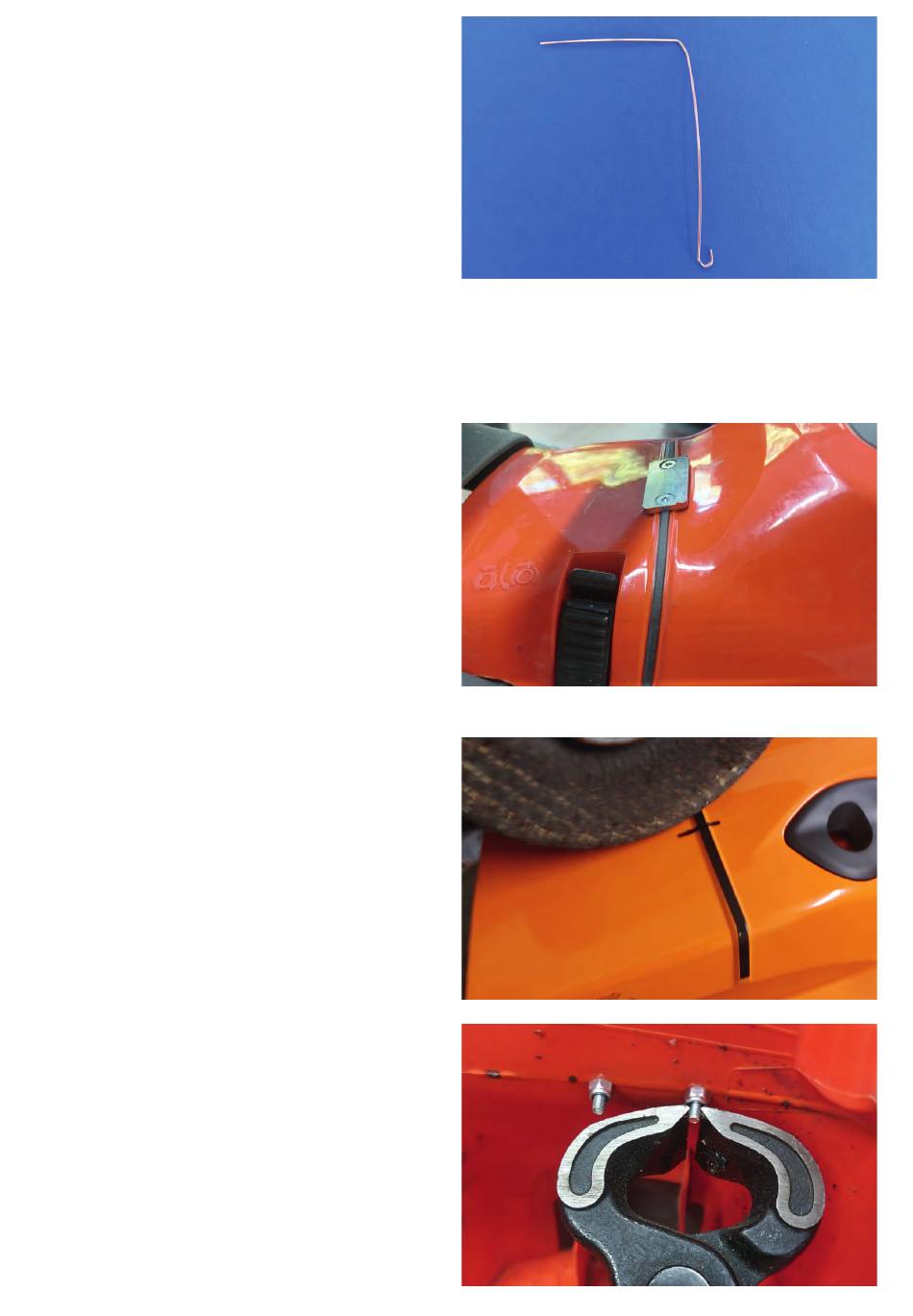

Im Anschluss ist ein Haken aus Draht z.B.
Schweißdraht zu biegen, welcher im
Lüfterraddeckel passt.
Im Anschluss den Kabelbinder am benachbarten
Loch einführen und mit dem gebogenen Draht
den Kabelbinder wieder herausziehen.
Bei Stihl Kettensägen sind 2 Kabelbinder von
oben nach unten anzubringen.
Bei Husqvarna ein Kabelbinder in Querrichtung.
2. Arbeitsschritt: Befestigen des Magnetblech am Zylinderdeckel
Hierfür den Deckel an der Zylinderabdeckung
demontieren.
Einen wenig gebogenen Bereich der Zylinder-
abdeckung markieren.
Bei Husqvarna-Sägen im mittleren Bereich der
Zylinderabdeckung.
Mit dem mitgelieferten 3 mm Bohrer ein Loch in
der Mitte des Strichs bohren. Im Anschluss mittels
des Magnetblechs die Position des zweiten
Lochs markieren und entsprechend bohren.
Bei neueren Husqvarna-Motosägen mit
gummierten Fällrichtungsmarkierung kann diese
an der Motorsäge verbleiben.
Bei Stihl-Motorsägen und älteren Husqvarna-
Motorsägen empfehlen wir die Fällrichtungs-
markierung mittels eines Winkelschleifers
abzuschleifen.
Das Magnetblech mittels eines TX-10 und einer
5,5 mm Stecknuss anschrauben.
Den Überstand der Schrauben mittels einer
Kneifzange abzwicken.
– 4 –
