Lieferumfang; Montage - Bast-Ing Targetquick Montageanleitung

3.

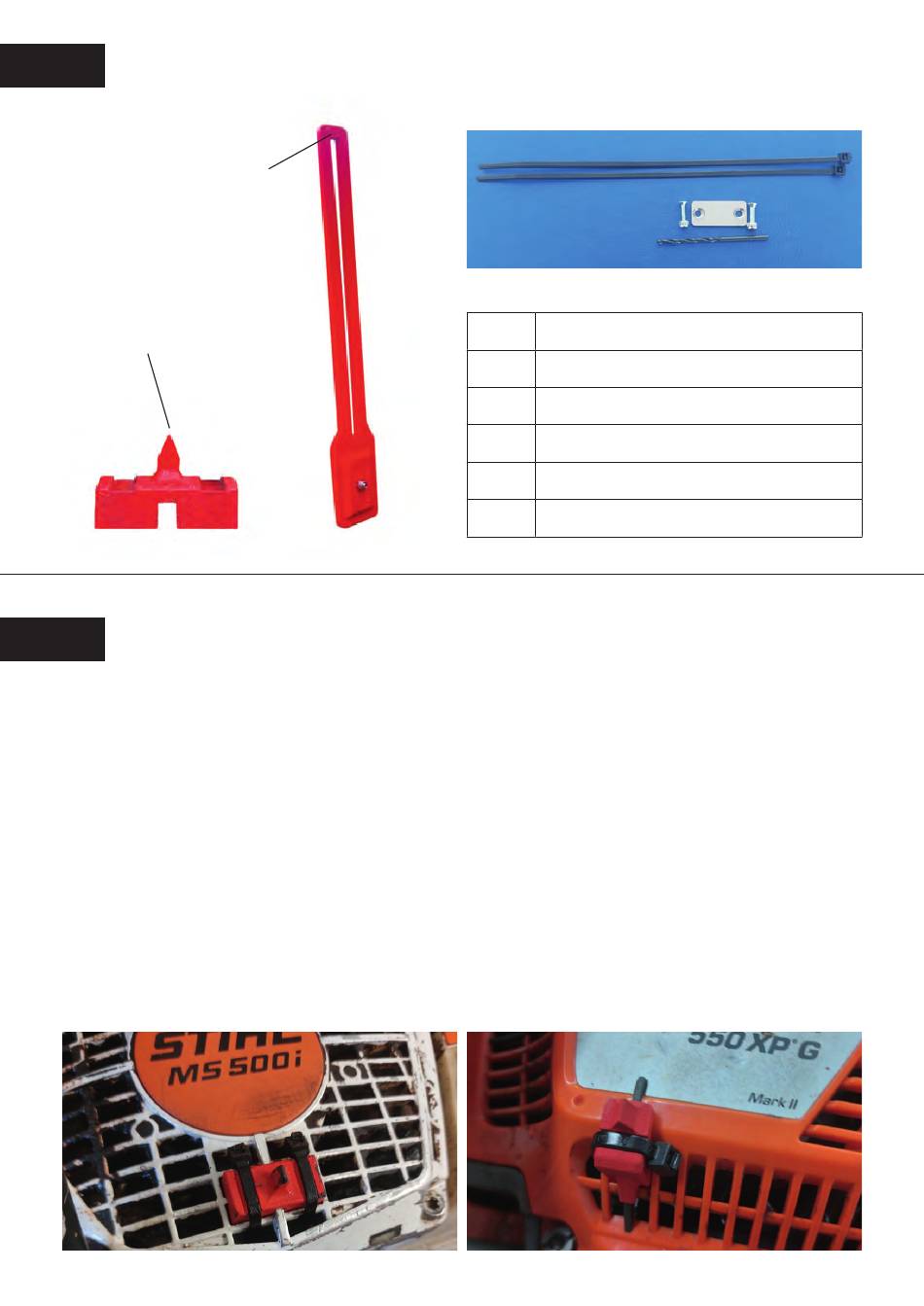

Lieferumfang

(1)
4.

Montage

1. Arbeitsschritt: Befestigung des Korns im Lüfterraddeckel
Einstecken des Korns an den Zylinderdeckel über den vom Kettensägenhersteller angebrachten
Strich. Das Korn ist präzise auf jeden Motorsägentyp angepasst und muss gegebenenfalls etwas
streng eingeschoben werden. In diesem Fall etwas Schmieröl aufbringen und mit Kraft eindrücken.
Hinweis:
Stihl-Motorsägen: Das Korn ist an die Kontur
des Lüfterdeckels angepasst. Die Seite des
Korn welche mit „Top" gekennzeichnet ist,
muss in Richtung Zylinderabdeckung zeigen.
(2)
(1) Visierspitze (Korn)
(2)
Kimme inkl. Magnet
(3)
Kabelbinder zur Befestigung
(4)
Magnetblech
(5)
Befestigungsschrauben
(6) Bohrer
Husqvarna-Motorsägen: Die Spitze wird wie
folgt eingesteckt.
– 3 –
(3)
(4)
(5)
(6)
