Inhaltszusammenfassung für Leyco LEYCOsoft NSC 11 ED

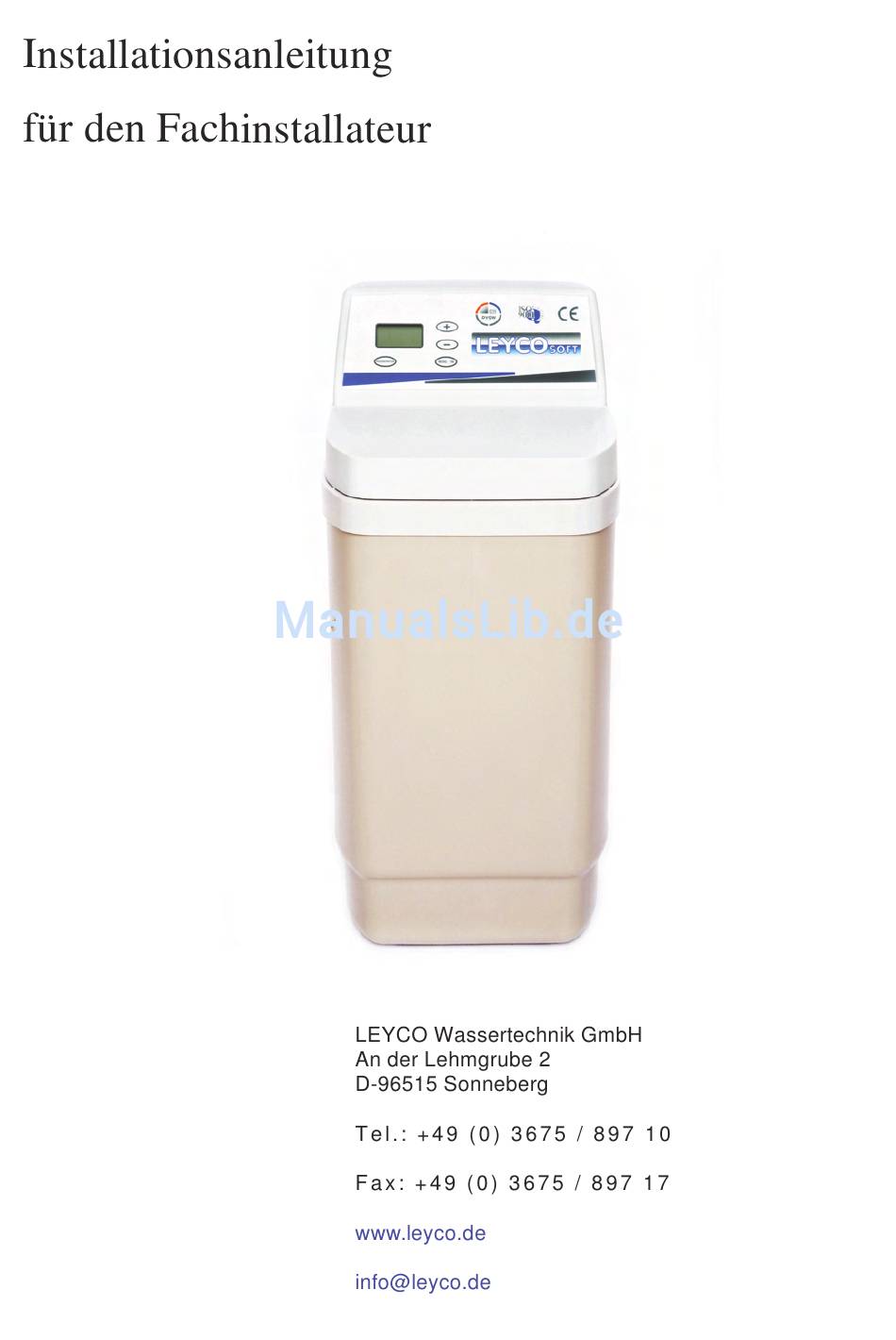

- Seite 1 LEYCO SOFT...
- Seite 2 Kapazitätsstufe verfügt, sondern sich dynamisch anpassen kann. Deshalb können Sie für LEYCOsoft Wasserenthärter auch mit einer größeren Harzmenge als in oben stehender Tabelle niedrigere Nennkapazitäten fahren. LEYCOsoft NSC 11 ED 1-2 Familienhaus *) Eine individuelle Geräteauswahl könnte auch nach der örtlichen Wasserhärte und dem individuellen Wasserverbrauch erfolgen, wäre dann jedoch nicht mehr gem.
- Seite 3 Garantiekarte Bitte umgehend 7 Tage nach der Inbetriebnahme ausfüllen und zusammen mit einer Kopie der Originalrechnung an folgende Adresse senden: WS Weinmann & Schanz GmbH Beethovenstraße 60 72336 Balingen-Frommern ——–––––––––––––– bitte hier falten Bitte genau ausfüllen und innerhalb von 7 Werktagen Datum der LEYCOsoft Inbetriebnahme: SERIENNUMMER: WICHTIG...
-
Seite 4: Geräteabmessungen
LEYCO Wassertechnik GmbH www.leyco.de Technische Daten LEYCO soft NSC 11 ED LEYC Osoft NSC 11 ED Model Maximale “ Kapazität °dH und Salzverbrauch in kg 36 / 1,6 Mittlere “ Kapazität °dH und Salzverbrauch in kg 27 / 0,9 Minimale“ Kapazität °dH und Salzverbrauch in kg... -
Seite 5: Installation
Betriebsanleitung Seite 4 LEYCOsoft NSC 11 ED Clip Clip Clip Einfilteranlage mit Mengensteuerung und variabler Kapazität 1. Anforderungen an den Aufstellort Clip - Trockener, frostfreier Raum mit Bodenablauf - Umgebungstemperatur nicht über 30°C - 230V-Steckdose mit ständig anliegender Spannung - Kanalanschluß für das Spülwasser und den Sicherheits - überlauf des Solebehälters... - Seite 6 Betriebsanleitung Seite 5 2.4 Anschluss des Behälter-Überlaufes 3. Inbetriebnahme der Anlage Zur Sicherheit muß hinten links am Salzlösebehälter ein - Bringen Sie das Verschneideventil in Bypass-Stellung, Überlauf mit Tülle installiert werden. Der Schlauch vom Überlauf hierzu beide Ventile schließen wird zum Kanal verlegt. Das Niveau des Kanals muss unter - Haupteingangsventil öffnen dem des Überlaufes liegen, damit der freie Ablauf vo n Wasser - Verschneideventil in Service-Stellung bringen.
- Seite 7 Nach Beendigung der Regeneration erlischt die Recharge Betriebsanleitung now Anzeige. Seite 6 4. Kontrolle des Wassermengenzählers Bemerkung - Halten Sie die MENÜ-Taste für ca. 3 Sekunden gedrückt bis Auf dem Display beginnt die Anzeige Recharge tonight ein Piepton ertönt. Automatisch zu blinken, wenn der Computer kalkuliert, daß - Das Display zeigt 000 eine Regeneration notwendig ist.
- Seite 8 Betriebsanleitung Seite 7 13. Error-Meldungen 10. Maximum zwischen zwei Regenerationen Der Computer besitzt eine Selbstdiagnosefunktion und Der Enthärter sucht automatisch den optimalen überprüft seine elektrischen Komponenten auf ihre Funkti- Regenerationsabstand anhand des Wasserverbrauchs. Auf diese Art läuft der Enthärter am ökonomischsten. Es k ann aber auch ein maximaler Abstand in Tagen zwischen zwei Regenerationen gesetzt werden.
- Seite 9 Betriebsanleitung Seite 8 14. Aufbau und Reinigung des Injektors 15. Service Checkliste: Kein weiches Wasser - Der Enthärter regeneriert gerade. - Kein Salz im Salzlösebehälter - Salz nachfüllen und eine Regeneration starten. - Die elektrische Verbindun g ist unterbroche n , Steck- Kappe Verbindungen überprüfen.
- Seite 10 Betriebsanleitung Seite 9 19. Wie arbeitet der Wasserenthärter Service Weichwasser Hartwasser In Betriebstellung fließt das Rohwasser im Harz- tank über das Ionenaustauschharz. Wenn das kalkhaltige Wasser das Ionenaustauschharz pas- siert, wird dem Wasser der Kalk entzogen. Dies wird als Ionenaustausch bezeichnet. Weiches Wasser (ohne Kalk) fließt dann zum Ausgang des Enthärters.
- Seite 11 Betriebsanleitung Seite 10 4. Backwash (Rückspülen) 5. Fast Rinse (Schnellspülen) Beim Rückspülen fließt Wasser mit hoher Geschwindigk eit Die Flußrichtung wird umgekehrt: Das Wasser fließt von von unten nach oben durch das Harz. Verschmutzungen, oben nach unten und verdichtet das Harzbett, um in der Reste von Kalk, Sedimente und Sole werden sauber ausge- Betriebsphase einen effizienten Ionenaustausch zu errei- spült und zum Kanal geleitet.
- Seite 12 Betriebsanleitung Seite 11 21. Reparaturteile für Anlage...
- Seite 13 Betriebsanleitung Seite 12 21. Reparaturteile für Anlage Artikel-Nr. Beschreibung 7176292 ClarnpSection(2) 7088033 ClarnpRetainer(2) 7133529 O-ring Seal, 2- 7/8 in. x 3-1/4 in. 7133480 O-ringSeal,13/16in.x1-1/16in. 7133503 O-ring Seal, 2-3/4 in. x 3 in. 7077870 TopDistributor 7105047 Repl. Bottorn Distributor 7256377 Resin Tank, 8 in. dia x 19 in. (LEYCOsoft NSC11ED) Resin Tank, 8 in.
- Seite 14 Betriebsanleitung Seite 13 22. Reparaturteile für Ventil und Steuerung...
- Seite 15 Betriebsanleitung Seite 14 22. Reparaturteile für Ventil und Steuerung Artikel-Nr. Beschreibung 7070412 Screw, #4 - 24 x 1-1/8 in. 7117816 Spacer 7030713 Switch 7077472 Expansion Pin 7074123 Screw, #10 14 x 2 in. (5) 7085263 ValveCover 7082087 WaveWasher 7199232 Rotor & Disc 7199729 7170262 O-ringSeal,1.1in.x1.4in.
- Seite 16 Seite 15 23. Service-Informationen zum Anschluß der Rohrleitungen und Bypass 23. Service- Bypass mit Verschneidung 1" für LEYCOsoft NSC 11 ED Bypass mit Verschneidung 1" für LEYCOsoft NSC 11 ED wenn mittleres Stellrad unten und die beiden äußeren oben, dann ist der Enthärter in Betrieb...
-
Seite 17: Problembehebung
LEYCO Wassertechnik GmbH www.leyco.de 19. Problembehebung Problem Ursache Lösung Salz in den Sammelbehälter Kein weiches Wasser nachfüllen. ACHTUNG: Es darf nur Salzvorratsanzeige fällt nicht Kein Salz im Sammelbehälter Salz nach EN 973 benutzt Salzalarm aktiv werden. Netzstecker nicht eingesteckt Display funktioniert nicht oder defekt 1. - Seite 18 LEYCO Wassertechnik GmbH www.leyco.de 20. Wartungsprotokoll Einbaudatum: _________________________ Netzdruck: _________________________ Datum: Salz nachgefüllt Rohwasserhärte gemessen (°dH) Mischwasserhärte eingestellt (°dH) Stand interne Wasseruhr Stand externe Wasseruhr Rückspülmenge Rückspüldauer Eingangssieb überprüft Saugpumpe gewartet Dichtungen überprüft Chlorpatrone gewechselt Bemerkungen: ___________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ Seite 17...
