Anschluss ans Netz
Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen!
Um das Gerät ans Netz anzuschließen, müssen Sie zuvor einen Schuko-Stecker an die Netzleitung
anbringen.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung
Pin
Braun
Außenleiter
Blau
Neutralleiter
Gelb/Grün
Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Schließen Sie das Gerät über den Netzstecker ans Netz an.
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Lichteffekte sollten im Allgemeinen nicht über Dimmerpacks geschaltet werden.
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
Anschluss an den DMX-512 Controller / Verbindung Strobe - Strobe
Die zwei 3-poligen XLR-Kontakte dienen zur digitalen Ansteuerung über DMX 512. Das Stroboskop kann
über DMX-Lichtsteuerungen mit zwei Kanälen gesteuert werden.
Die Verbindung zwischen Controller und Strobe sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -
Kupplungen.

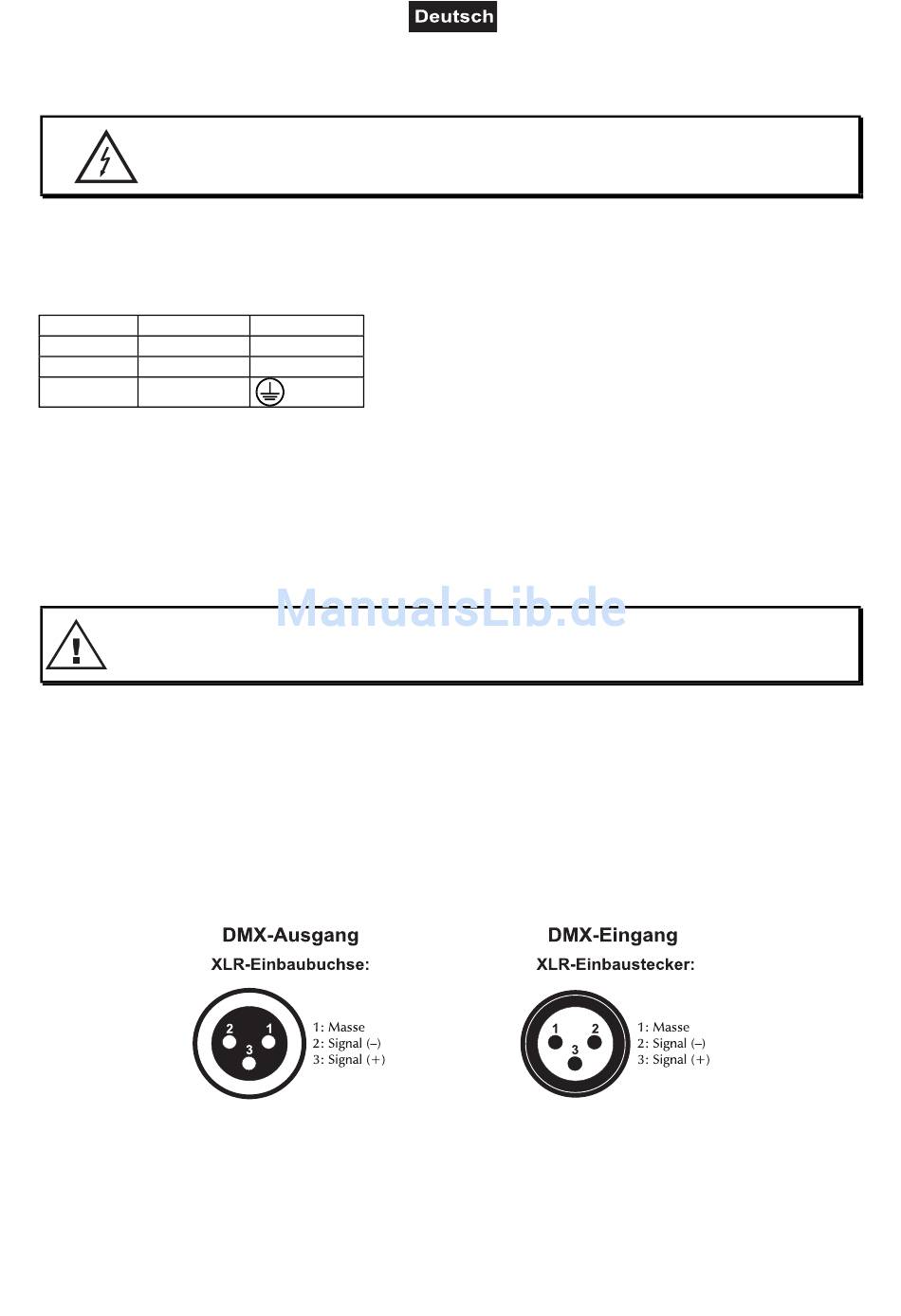

Belegung der XLR-Verbindung:
ACHTUNG: DIESES STROBE KANN NICHT ÜBER EIN ANALOGES SIGNAL ANGESTEUERT WERDEN.
Über die Dipschalter lässt sich die Startadresse eingeben. Die Kodierung ist wie folgt:
Achtung: Dieses Stroboskop ist nur auf den Kanälen 1-30 und 257-288 addressierbar.
LEBENSGEFAHR!
International
L
N
LEBENSGEFAHR!
6
