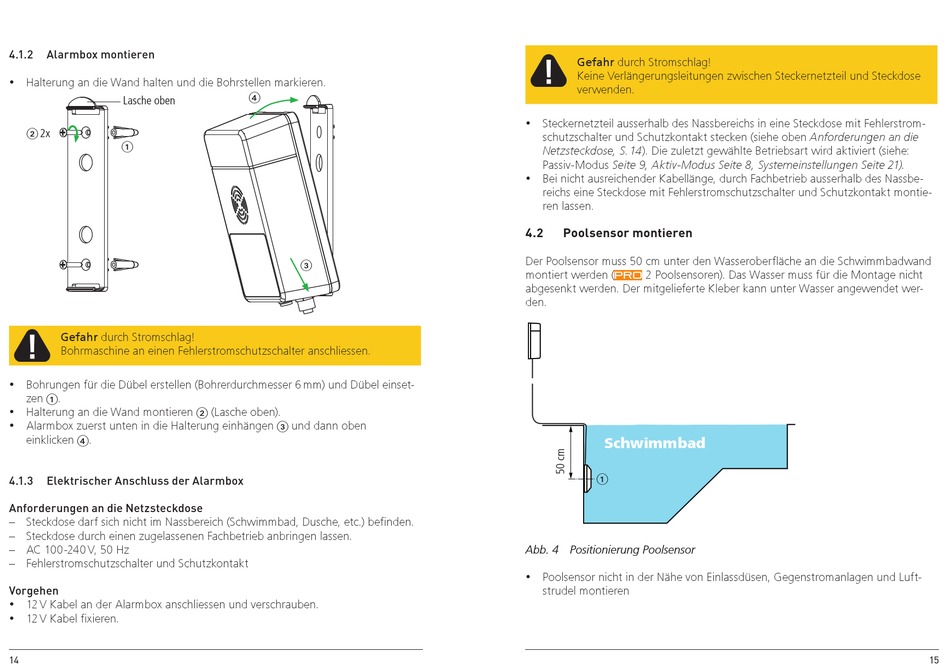

4.1.2 Alarmbox montieren
y Halterung an die Wand halten und die Bohrstellen markieren.
Lasche oben
2 2x
1
Gefahr durch Stromschlag!
Bohrmaschine an einen Fehlerstromschutzschalter anschliessen.
y Bohrungen für die Dübel erstellen (Bohrerdurchmesser 6 mm) und Dübel einset-
zen 1.
y Halterung an die Wand montieren 2 (Lasche oben).
y Alarmbox zuerst unten in die Halterung einhängen 3 und dann oben
einklicken 4.
4.1.3 Elektrischer Anschluss der Alarmbox
Anforderungen an die Netzsteckdose
– Steckdose darf sich nicht im Nassbereich (Schwimmbad, Dusche, etc.) befinden.
– Steckdose durch einen zugelassenen Fachbetrieb anbringen lassen.
– AC 100-240 V, 50 Hz
– Fehlerstromschutzschalter und Schutzkontakt
Vorgehen
y 12 V Kabel an der Alarmbox anschliessen und verschrauben.
y 12 V Kabel fixieren.
14
4
3
Gefahr durch Stromschlag!
Keine Verlängerungsleitungen zwischen Steckernetzteil und Steckdose
verwenden.
y Steckernetzteil ausserhalb des Nassbereichs in eine Steckdose mit Fehlerstrom-
schutzschalter und Schutzkontakt stecken (siehe oben Anforderungen an die
Netzsteckdose, S. 14). Die zuletzt gewählte Betriebsart wird aktiviert (siehe:
Passiv-Modus Seite 9, Aktiv-Modus Seite 8, Systemeinstellungen Seite 21).
y Bei nicht ausreichender Kabellänge, durch Fachbetrieb ausserhalb des Nassbe-
reichs eine Steckdose mit Fehlerstromschutzschalter und Schutzkontakt montie-
ren lassen.
4.2

Poolsensor montieren

Der Poolsensor muss 50 cm unter den Wasseroberfläche an die Schwimmbadwand
montiert werden ( 2 Poolsensoren). Das Wasser muss für die Montage nicht
PRO
abgesenkt werden. Der mitgelieferte Kleber kann unter Wasser angewendet wer-
den.
Schwimmbad
1
Abb. 4 Positionierung Poolsensor
y Poolsensor nicht in der Nähe von Einlassdüsen, Gegenstromanlagen und Luft-
strudel montieren
