Dover COOK COMPRESSION SHIELD TMLb Bedienungsanleitung Seite 10

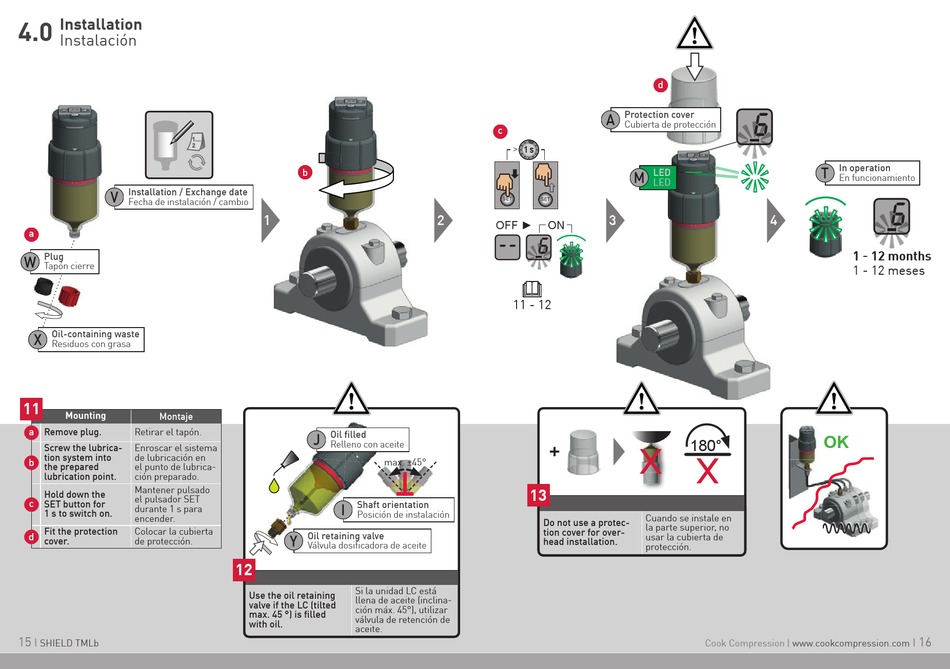

Installation
4.0
Instalación
1...
2
Installation / Exchange date
V
Fecha de instalación / cambio
a
Plug
W
Tapón cierre
X Oil-containing waste
Residuos con grasa
11
Mounting
Montaje
a
Remove plug. Retirar el tapón.
Screw the lubrica- Enroscar el sistema
tion system into de lubricación en
b
the prepared el punto de lubrica-
lubrication point. ción preparado.
Mantener pulsado
Hold down the
el pulsador SET
c
SET button for
durante 1 s para
1 s to switch on.
encender.
Fit the protection Colocar la cubierta
d
cover. de protección.
15
I
SHIELD TMLb
b b
1
J Oil fi lled
Relleno con aceite
max. ±45°
Shaft orientation
I
Posición de instalación
Oil retaining valve
Y
Válvula dosifi cadora de aceite
12
Si la unidad LC está
Use the oil retaining
llena de aceite (inclina-
valve if the LC (tilted
ción máx. 45°), utilizar
max. 45 °) is fi lled
válvula de retención de
with oil.
aceite.
A
c
> 1 s

SET
SET
2 3 3
OFF ► ON
11 - 12
+
13
Do not use a protec-
tion cover for over-
head installation.
d
Protection cover
Cubierta de protección
M LED
LED
4
180°
Cuando se instale en
la parte superior, no
usar la cubierta de
protección.
Cook Compression | www.cookcompression.com
In operation
T
En funcionamiento
1 - 12 months
1 - 12 meses
OK
16
I
