Bedienungsanleitung
C 2 Einsatz und bestimmungsgemäße Verwendung
Das HDBaseT Set MF 100 dient zur Auswahl und Verschaltung von
einer analogen Quelle und einer digitalen Quelle über eine HDBaseT
Strecke auf ein Anzeigegerät mit einem digitalen Eingang. Der in-
tegrierte Konverter setzt die eingespeisten analogen Bild- und Ton
Signale direkt in ein HDMI Signal um. Der integrierte Switcher wählt
zwischen digitalem und analogem Bild zur Übertragung über den
HDBaseT Output. Der Einsatz von qualitätsmindernden Kompri-
mierungen wird ausgeschlossen.
Darüber hinaus überträgt das TLS HDBaseT Set MF 100 bidirektio-
nale Steuersignale der Typen IR und RS232. Die Quellenauswahl
erfolgt wahlweise über eine automatische Erkennung, eine am Sen-
der und Empfänger integrierte Umschalt-Taste oder über ein RS232
Kommando.
Das Set benötigt zum Betrieb nur ein Netzteil, welches vorzugsweise
am Transmitter angeschlossen wird. Der Receiver wird über das
HDBaseT Kabel mit versorgt. Diese Spannungsversorgung ist nicht
kompatibel zu anderen HDBaseT Geräten. Receiver und Transmitter
sind nicht als Einzelgeräte, sondern ausschließlich als Set zu betrei-
ben.
C 3 Geräteansicht/Gehäuse

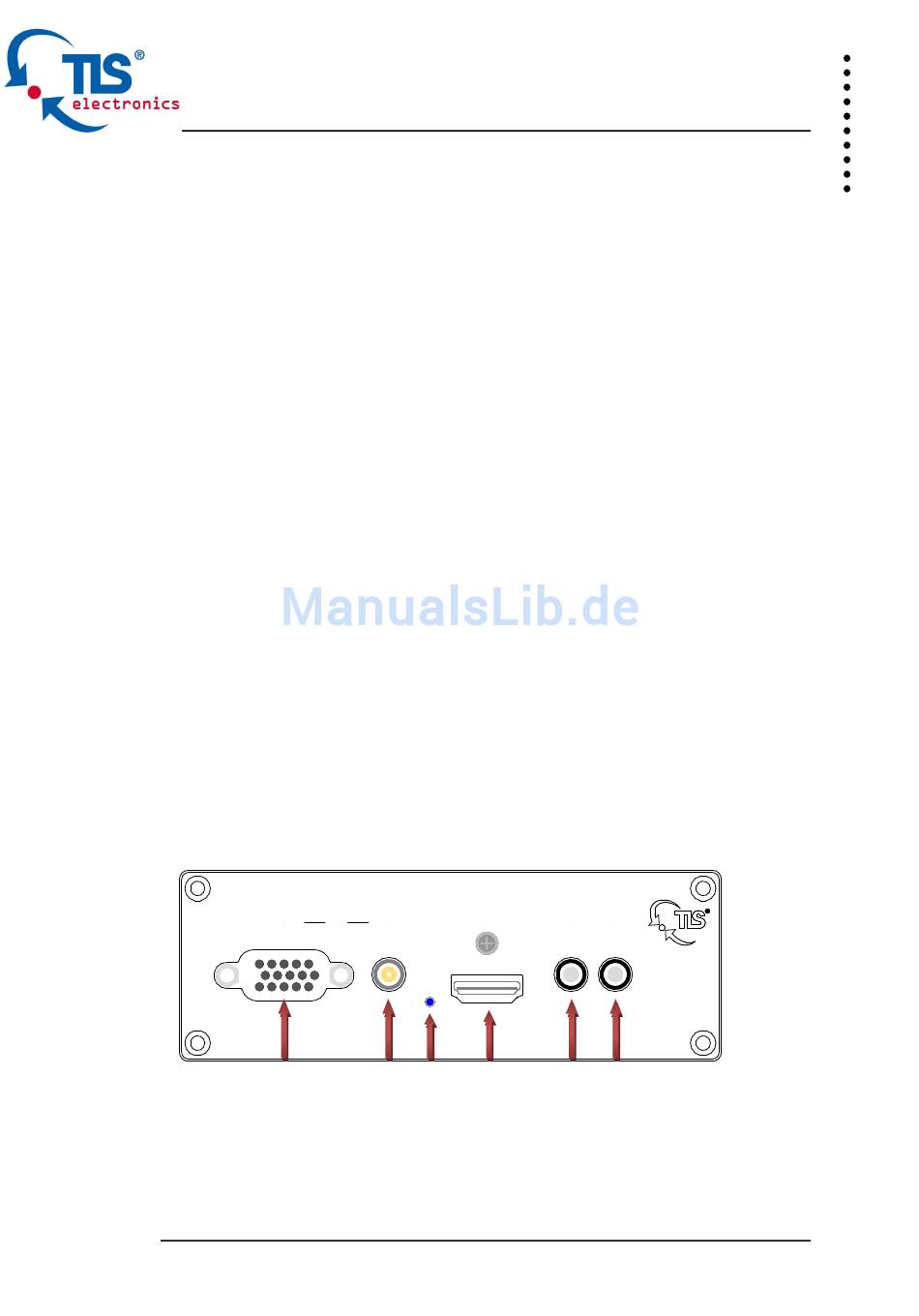

C 3.1 Frontseite TLS HDBaseT Transmitter
Skizze 1
VGA
IN
Audio
HDMI IN
IR Rx
IR Tx
HDMI
Link
1
2
3
4
5
6
1. Anschluss VGA Quelle
2. Anschluss Audio Quelle
10
Stand 03/16
