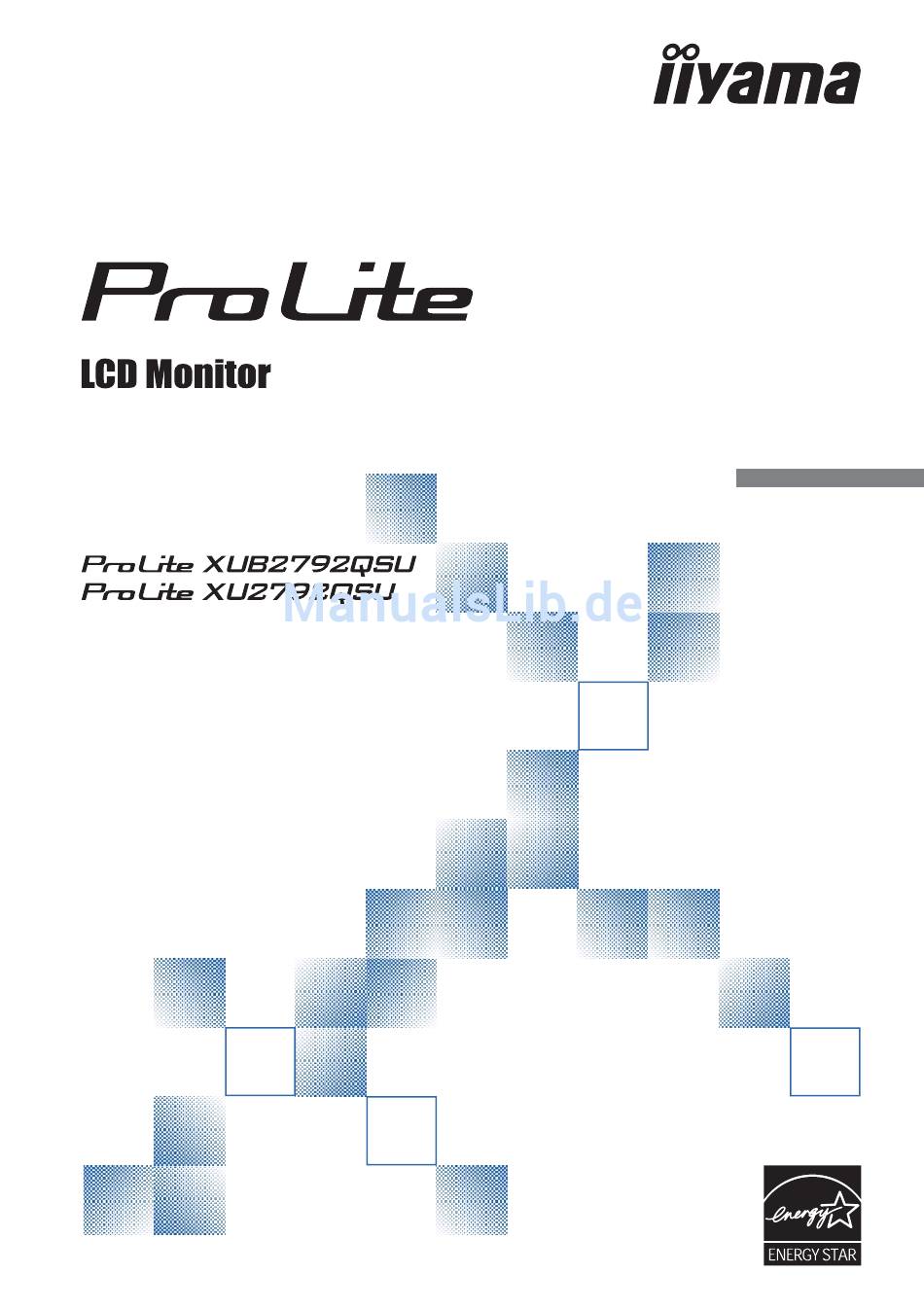

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer
Entscheidung für den iiyama TFT-
Monitor und bedanken uns für das
Vertrauen, das Sie uns entgegenbringen.
Wir empfehlen, dass sie einige
Minute nehmen, um diesen Komplette
Handbuch sorgfältig zu lesen, bevor Sie
zum ersten Mal den iiyama TFT-Monitor
anbringen und einschalten.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite XUB2792QSU
Inhaltszusammenfassung für iiyama ProLite XUB2792QSU
- Seite 1 Vertrauen, das Sie uns entgegenbringen. Wir empfehlen, dass sie einige Minute nehmen, um diesen Komplette Handbuch sorgfältig zu lesen, bevor Sie zum ersten Mal den iiyama TFT-Monitor anbringen und einschalten. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
-
Seite 2: Erklärung Der Ce-Konformität
Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com. Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. ® ® Als ENERGY STAR - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effi ziente Energienutzung entspricht. -
Seite 3: Inhaltsverzeichnis
COMPUTER-EINSTELLUNG ............12 ANSICHTWINKEL EINSTELLEN : ProLite XU2792QSU ..............12 AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite XUB2792QSU ..............13 DREHUNG DES PANELS : ProLite XUB2792QSU ......13 MONITOR BEDIENEN ...............14 MENÜINHALT EINSTELLEN ............15 ENERGIEVERWALTUNG .............22 FEHLERSUCHE .................23 INFORMATIONEN ZUM RECYCLING ..........24 ANHANG ...................25 TECHNISCHE DATEN : ProLite XUB2792QSU......25... -
Seite 5: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.
-
Seite 7: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 8: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 9: Wand- Deckenmontage
WAND- DECKENMONTAGE ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 7mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören. Prüfen Sie vor dem Einbau, ob die Wand- oder Decken-Halterung das Gewicht des Monitors unterstützt. -
Seite 10: Installation Des Monitorfusses : Prolite Xub2792Qsu
INSTALLATION DES MONITORFUSSES : ProLite XUB2792QSU Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. -
Seite 11: Installation Des Monitorfusses : Prolite Xu2792Qsu
INSTALLATION DES MONITORFUSSES : ProLite XU2792QSU Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. -
Seite 12: Funktionselemente Und Anschlüsse : Prolite Xub2792Qsu
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XUB2792QSU <Rückseite> <Frontseite> Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung Ein/Aus-Schalter ( Menü / Auswahl-Taste (ENTER) Heraufscrollen / Helligkeit -Taste ( Nach unten scrollen / ECO Mode -Taste ( Beenden -Taste (EXIT) Eingabequelle-Taste (INPUT) Lautsprecher... -
Seite 13: Funktionselemente Und Anschlüsse : Prolite Xu2792Qsu
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XU2792QSU <Rückseite> <Frontseite> Ein/Aus-Anzeig HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Ein/Aus-Schalter ( Menü / Auswahl-Taste (ENTER) Heraufscrollen / Helligkeit -Taste ( Nach unten scrollen / ECO Mode -Taste ( Beenden -Taste (EXIT) Eingabequelle-Taste (INPUT) Lautsprecher USB-DOWN Anschluss ( USB-UP Anschluss ( Schlüsselloch für Sicherheitsschloss... -
Seite 14: Monitor Anschliessen : Prolite Xub2792Qsu
* Das DVI dual-link-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges DVI dual-link-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den DVI- Eingang anschließen wollen. -
Seite 15: Monitor Anschliessen : Prolite Xu2792Qsu
* Das DVI dual-link-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges DVI dual-link-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den DVI- Eingang anschließen wollen. -
Seite 16: Computer-Einstellung
COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 28, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. ANSICHTWINKEL EINSTELLEN : ProLite XU2792QSU Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen. Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen. -
Seite 17: Austrichtung Der Höhe Und Des Betrachtungswinkels : Prolite Xub2792Qsu
Vorsicht: Achten sie beim Ändern der Höhe und des Winkels auf ihre Finger. Monitor Fuss DREHUNG DES PANELS : ProLite XUB2792QSU Stellen sie den LCD-Bildschirm auf die maximale Höhe ein. Drehen Sie das Panel um 90° . Portrait-Modus: Drehen Sie in Uhrzeigersinn Landscape-Modus: Drehen Sie gegen den Uhrzeigersinn 90°... -
Seite 18: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 28 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. D r ü c k e n S i e a u f d i e T a s t e E N T E R , u m d a s B i l d s c h i r m - M e n ü... -
Seite 19: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Bildeinstellung * Picture Adjust Einstellungselement Problem / Option Zu drückende Taste Zu matt Kontrast * Contrast Zu intensiv Zu dunkel 1,2,4 Helligkeit * Brightness Zu hell Aus / +1 / +2 Overdrive Er verbessert die Graustufe Antwortzeit der Overdrive LCD Verkleidung. - Seite 20 Signalwahl Input Select Einstellungselement Problem / Option Zu drückende Taste Wählen Sie den DVI. HDMI Wählen Sie Digital (HDMI) -Eingang. Signalwahl Direct DisplayPort Wählen Sie Digital (DisplayPort) -Eingang. Input Select Die Signaleingänge werden auf Aktivität durchsucht. Auto Der erste aktive Eingang wird dargestellt. Eingangsquelle ist ortlich festgelegt vorgewahlt, nicht automatisch, wenn DVI, HDMI HINWEIS und DisplayPort, die vorgewahlt werden.
-
Seite 21: Farbeinstellungen
Farbeinstellungen Color Adjust Einstellungselement Problem / Option Zu drückende Taste Kalt Cool Bläuliches Weiß Normal Normal Gelbliches Weiß Warm Warm Rötliches Weiß Zu schwach Benutzereinstellung * Grün User Color Zu stark Blau Einstellungen über die Farbtemperatur sind aktiv, i-Style Color ist inaktiv. Für allgemeine Windows-Umagebungen und Standard standardmäßige Monitoreinstellungen geeignet. -
Seite 22: Image Adjust
Bildeinstellung Image Adjust Einstellungselement Problem / Option Zu drückende Taste 1 2 3 4 5 Sie können die Bildqualität von 1 bis 5 (scharf bis Schärfe unscharf) einstellen.Drücken Sie auf die Taste Sharpness , um die Bildqualität der Reihe nach zu ändern. Drücken Sie auf die Taste , um die Bildqualität in umgekehrter Reihenfolge zu ändern. - Seite 23 Sie können die Anzeigezeit für das OSD-Menü auf OSD Einblendzeit OSD Time Out 5 bis 30 Sekunden einstellen. Iiyama Logo wird beim Einschalten nicht angezeigt. Startlogo Opening Logo Iiyama Logo wird beim Einschalten angezeigt. Auto Pow. Ausschaltfunktion ist auf Aus eingestellt.
-
Seite 24: Display Information
Informationen Display Information Zeigt Informationen über die aktuelle Signaleingabe von der Grafi kkarte des Computers. Informationen 1 9 2 0 x 1 0 8 0 @ 6 0 H z In der Bedienungsanleitung der Grafi kkarte fi nden Sie weitere Informationen HINWEIS über Änderung und Aktualisierung der Aufl... - Seite 25 Sperre <OSD Menü> 1. Die Menü Sperre wird aktiviert in dem Sie die Taste ENTER für ca. 10 Sek gleichzeitig gedrückt halten. Die Meldung OSD Sperre erscheint beim Betätigen jeglicher Tasten. 2. Die Menü Sperre wird deaktiviert in dem Sie die Taste ENTER für ca. 10 Sek. gleichzeitig gedrückt halten.
-
Seite 26: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY ® STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 27: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 28: Informationen Zum Recycling
Das Audiokabel ist richtig angeschlossen. Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. 24 FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING... -
Seite 29: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite XUB2792QSU Grösse-Kategorie 27" LCD- Panel-technologie IPS Panel-technologie Fläche Grösse Diagonal: 27" (68,5cm) Lochabstand 0,233mm H × 0,233mm V Helligkeit 350cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden... -
Seite 30: Technische Daten : Prolite Xu2792Qsu
TECHNISCHE DATEN : ProLite XU2792QSU Grösse-Kategorie 27" LCD- Panel-technologie IPS Panel-technologie Fläche Grösse Diagonal: 27" (68,5cm) Lochabstand 0,233mm H × 0,233mm V Helligkeit 350cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 89 Grad, Auf / Ab : 89 Grad (Typisch) Reaktionszeit 5ms (Grau zum Grau) Anzeigefarben... -
Seite 31: Abmessungen : Prolite Xub2792Qsu
ABMESSUNGEN : ProLite XUB2792QSU 611,0mm/24,0” 54,0mm/2,1” 605,5mm/23,8” 300,0mm/11,8” ) : Maximale Werte ABMESSUNGEN : ProLite XU2792QSU 611,0mm/24,0” 54,0mm/2,1” 605,5mm/23,8” 196,5mm/7,7” ANHANG 27... -
Seite 32: Konformes Timing
KONFORMES TIMING Dot Clock Horizontal- Vertikal- Video Mode Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 640 × 480 37,879kHz 60,317Hz 40,000MHz SVGA 800 × 600 48,363kHz 60,004Hz 65,000MHz 1024 × 768 SXGA 63,981kHz 60,020Hz 108,000MHz 1280 × 1024 VESA UXGA 1600 × 1200 75,000kHz 60,000Hz 162,000MHz...
