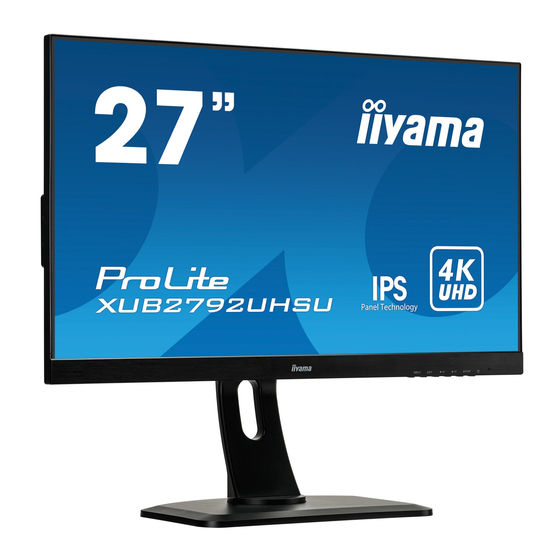

iiyama PROLITE XUB2792UHSU Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PROLITE XUB2792UHSU:
- Bedienungsanleitung (27 Seiten) ,
- Bedienungsanleitung (27 Seiten)
Inhaltsverzeichnis
Werbung

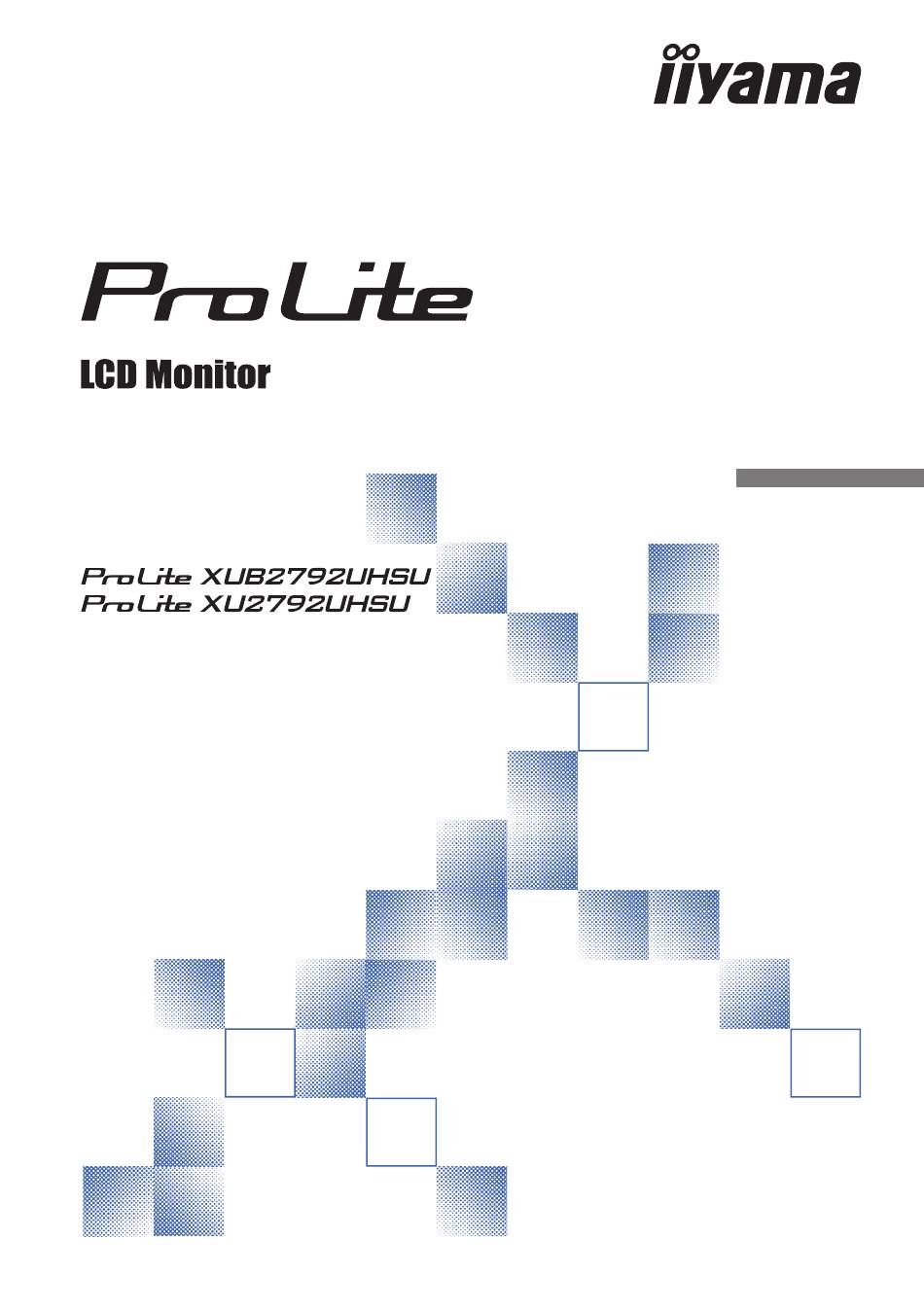

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer
Entscheidung für den iiyama TFT-
Monitor und bedanken uns für das
Vertrauen, das Sie uns entgegenbringen.
Wir empfehlen, dass sie einige
Minute nehmen, um diesen Komplette
Handbuch sorgfältig zu lesen, bevor Sie
zum ersten Mal den iiyama TFT-Monitor
anbringen und einschalten.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama PROLITE XUB2792UHSU
Inhaltszusammenfassung für iiyama PROLITE XUB2792UHSU
- Seite 1 Vertrauen, das Sie uns entgegenbringen. Wir empfehlen, dass sie einige Minute nehmen, um diesen Komplette Handbuch sorgfältig zu lesen, bevor Sie zum ersten Mal den iiyama TFT-Monitor anbringen und einschalten. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
-
Seite 2: Erklärung Der Ce-Konformität
Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PL2792UH Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. -
Seite 3: Inhaltsverzeichnis
REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 INSTALLATION ................5 INSTALLATION DES MONITORFUSSES : ProLite XUB2792UHSU ...7 INSTALLATION DES MONITORFUSSES : ProLite XU2792UHSU .. 8 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XUB2792UHSU ..............9 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XU2792UHSU ............... -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 7: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 8: Installation
INSTALLATION ACHTUNG Bevor sie den Monitor an die Wand, Decke oder Desktop-Arm installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist. < WAND- DECKENMONTAGE > ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben (4 Stück) mit eine max. -
Seite 9: Mit Ständer
< QUERFORMAT : PORTRAIT MODE > ● ProLite XUB2792UHSU Das LCD ist für einen Betrieb im Quer- und Hoch-Format ausgelegt. Um den Bildschirminhalt zu drehen wird eine Grafikkarte benötigt die den Portrait Modus unterstützt. Verfügbar Nicht verfügbar Stromanzeige Querformat Stromanzeige Portrait Mit Ständer: Stellen sie den LCD-Bildschirm vor der panel-drehung auf die maximale Höhe ein. -
Seite 10: Installation Des Monitorfusses : Prolite Xub2792Uhsu
INSTALLATION DES MONITORFUSSES : ProLite XUB2792UHSU Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß... -
Seite 11: Installation Des Monitorfusses : Prolite Xu2792Uhsu
INSTALLATION DES MONITORFUSSES : ProLite XU2792UHSU Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß... -
Seite 12: Funktionselemente Und Anschlüsse : Prolite Xub2792Uhsu
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XUB2792UHSU <Frontseite> <Rückseite> Stromanzeige HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Ein/Aus -Schalter ( Menü / Auswahl -Taste (ENTER) Heraufscrollen / Lautstärke -Taste ( Herunterscrollen / ECO -Taste ( Beenden / i-Style Color -Taste (EXIT) * Signalauswahl -Taste (INPUT) * Lautsprecher USB-DOWN (Akkuladefähig) Anschluss ( 5V, 1,5A) -
Seite 13: Funktionselemente Und Anschlüsse : Prolite Xu2792Uhsu
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XU2792UHSU <Rückseite> <Frontseite> Stromanzeige Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung Ein/Aus -Schalter ( Menü / Auswahl -Taste (ENTER) Heraufscrollen / Lautstärke -Taste ( Herunterscrollen / ECO -Taste ( Beenden / i-Style Color -Taste (EXIT) * Signalauswahl -Taste (INPUT) * Lautsprecher USB-DOWN (Akkuladefähig) Anschluss ( 5V, 1,5A) -
Seite 14: Monitor Anschliessen : Prolite Xub2792Uhsu
* Das DVI dual-link-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges DVI dual-link-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den DVI- Eingang anschließen wollen. -
Seite 15: Monitor Anschliessen : Prolite Xu2792Uhsu
* Das DVI dual-link-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges DVI dual-link-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den DVI- Eingang anschließen wollen. -
Seite 16: Trennen Sie Ihren Monitor
TRENNEN SIE IHREN MONITOR Schalten Sie sowohl Computer als auch Monitor aus. Trennen Sie zuerst das Netzkabel von der Stromquelle und dann vom Monitor. Trennen Sie das Audio Kabel vom Monitor und Computer. Trennen Sie das USB Kabel vom Monitor und Computer. Trennen Sie das Signalkabel vom Monitor und Computer. -
Seite 17: Ansichtwinkel Einstellen : Prolite Xu2792Uhsu
ANSICHTWINKEL EINSTELLEN : ProLite XU2792UHSU Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen. Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen. Der LCD-Monitor lässt sich um 22° nach hinten kippen und 5° nach vorn kippen. -
Seite 18: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 31 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. D rücken Sie auf die Taste ENTER, um das Bildschirm-Menü (OSD) aufzurufen. Es gibt zusätzliche Menüelemente, die mit den Tasten geändert werden können. Wählen Sie das Menüelement aus, dessen Einstellung Sie ändern möchten. Drücken Sie auf die ENTER-Taste. Verwenden Sie dann die Tasten , um das gewünschte Einstellungssymbol zu markieren. Drücken Sie erneut auf die ENTER-Taste. Verwenden Sie die Tasten um die gewünschte Einstellung vorzunehmen. -
Seite 19: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Bildeinstellung * ProLite XUB2792UHSU Picture Adjust Bildeinstellung Helligkeit Farbeinstellungen Kontrast Sprache Zurücksetzen MODE1 Erweiterte Einstellungen Blauton Reduzierung MODE1 Signalauswahl Erw. Kontrast Audioeinstellungen OVERDRIVE Einstellungselement Problem / Option Zu drückende Taste Zu dunkel 2,3,4 Helligkeit * Brightness Zu hell Zu matt... -
Seite 20: Farbeinstellungen
Farbeinstellungen ProLite XUB2792UHSU Color Settings Bildeinstellung Farbtemperatur Farbeinstellungen 9300K 7500K 6500K Benutzerdefinierte Einstellungen Sprache Zurücksetzen Grün Blau Erweiterte Einstellungen Signalauswahl Audioeinstellungen I-STYLE COLOR Kino Einstellungselement Problem / Option Zu drückende Taste 9300K Kühle Farbe Farbtemperatur * Normale Farbe 7500K Color Temperature... - Seite 21 ProLite XUB2792UHSU Bildeinstellung ON SCREEN DISPLAY Einstellungen Farbeinstellungen H. Position V. Position Sprache Zurücksetzen OSD Einblendzeit Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste OSD zu weit links H. Position OSD Horizontal Position OSD zu weit rechts OSD zu weit unten V.
- Seite 22 Zurücksetzen ProLite XUB2792UHSU Recall Bildeinstellung Alles zurücksetzen? Farbeinstellungen Zurücksetzen Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Zurücksetzen Einstellungen ab Werk werden wiederhergestellt. Recall MONITOR BEDIENEN 19...
-
Seite 23: Anzeigemodus
Das Bild wird im 1:1 Format dargestellt. Iiyama Logo wird beim Einschalten angezeigt. Startlogo Opening Logo Iiyama Logo wird beim Einschalten nicht angezeigt. Zeigt Informationen über die aktuelle Signaleingabe von der Grafikkarte des Computers. Informationen In der Bedienungsanleitung der Grafikkarte finden Sie... - Seite 24 Erweiterte ProLite XUB2792UHSU Einstellungen Bildeinstellung Erweiterte Einstellungen Miscellaneous Farbeinstellungen Scharf und Weich Anzeigemodus Vollbild Startlogo Sprache Zurücksetzen Informationen Erweiterte Einstellungen PIP/PBP PiP Position Oben Links Signalauswahl PiP Größe Mittel Audioeinstellungen USB BC Einstellungselement Problem / Option Zu drückende Taste Die PIP/PBP modus ist ausgeschalten.
-
Seite 25: Input Select
Signalauswahl ProLite XUB2792UHSU Input Select Bildeinstellung Eingangsquelle Farbeinstellungen AUTO MANUELL MANUELL Sprache HDMI Zurücksetzen Sub Eingang HDMI Erweiterte Einstellungen DISPLAYPORT MODE SELECT Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Die Signaleingänge werden auf Aktivität durchsucht. Der erste Auto aktive Eingang wird dargestellt. -
Seite 26: Audioeinstellungen
Audioeinstellungen ProLite XUB2792UHSU Audio Settings Bildeinstellung Lautstärke Farbeinstellungen Optionen Sprache Stumm Zurücksetzen Audio Eingang HDMI LINE-IN Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Zu leise Lautstärke Volume Zu laut Stellt den Ton in der vorherigen Lautstärke wieder her. - Seite 27 Sperre <OSD Menü> Das OSD kann gesperrt werden, um versehentliche Einstellungsänderungen zu vermeiden. 1. Stellen Sie sicher, dass der Monitor eingeschaltet ist. 2. Die Menü Sperre wird aktiviert in dem Sie die Taste ENTER für ca. 10 Sek gleichzeitig gedrückt halten.
-
Seite 28: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 29: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 30: Informationen Zum Recycling
Seltsame Das Audiokabel ist richtig angeschlossen. Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 27... -
Seite 31: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifikationen vorbehalten. TECHNISCHE DATEN : ProLite XUB2792UHSU Grösse-Kategorie 27" Panel-technologie IPS Panel-technologie Grösse Diagonal: 27" (68,4cm) Lochabstand 0,16mm H × 0,16mm V LCD- Helligkeit 300cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 89 Grad, Auf / Ab : Jeweils 89 Grad (Typisch) Reaktionszeit 4ms (Grau zum Grau) Anzeigefarben... -
Seite 32: Technische Daten : Prolite Xu2792Uhsu
TECHNISCHE DATEN : ProLite XU2792UHSU Grösse-Kategorie 27" Panel-technologie IPS Panel-technologie Grösse Diagonal: 27" (68,4cm) Lochabstand 0,16mm H × 0,16mm V LCD- Helligkeit 300cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Rechts / Links : Jeweils 89 Grad, Auf / Ab : Jeweils 89 Grad Ansichtbereich (Typisch) Reaktionszeit... -
Seite 33: Abmessungen : Prolite Xub2792Uhsu
ABMESSUNGEN : ProLite XUB2792UHSU 613,5mm / 24,2” 54,0mm / 2,1” 603,5mm / 23,8” 300,0mm / 11,8” ) : Maximale Werte ABMESSUNGEN : ProLite XU2792UHSU 613,5mm / 24,2” 54,0mm / 2,1” 603,5mm / 23,8” 221,0mm / 8,7” 30 ANHANG... -
Seite 34: Konformes Timing
KONFORMES TIMING Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 640 × 480 31,469kHz 59,940Hz 25,175MHz 800 × 600 37,879kHz 60,317Hz 40,000MHz 1024 × 768 48,363kHz 60,004Hz 65,000MHz 1280 × 1024 63,981kHz 60,020Hz 108,000MHz 1680 × 1050 65,290kHz 60,000Hz 146,250MHz 1920 ×...
