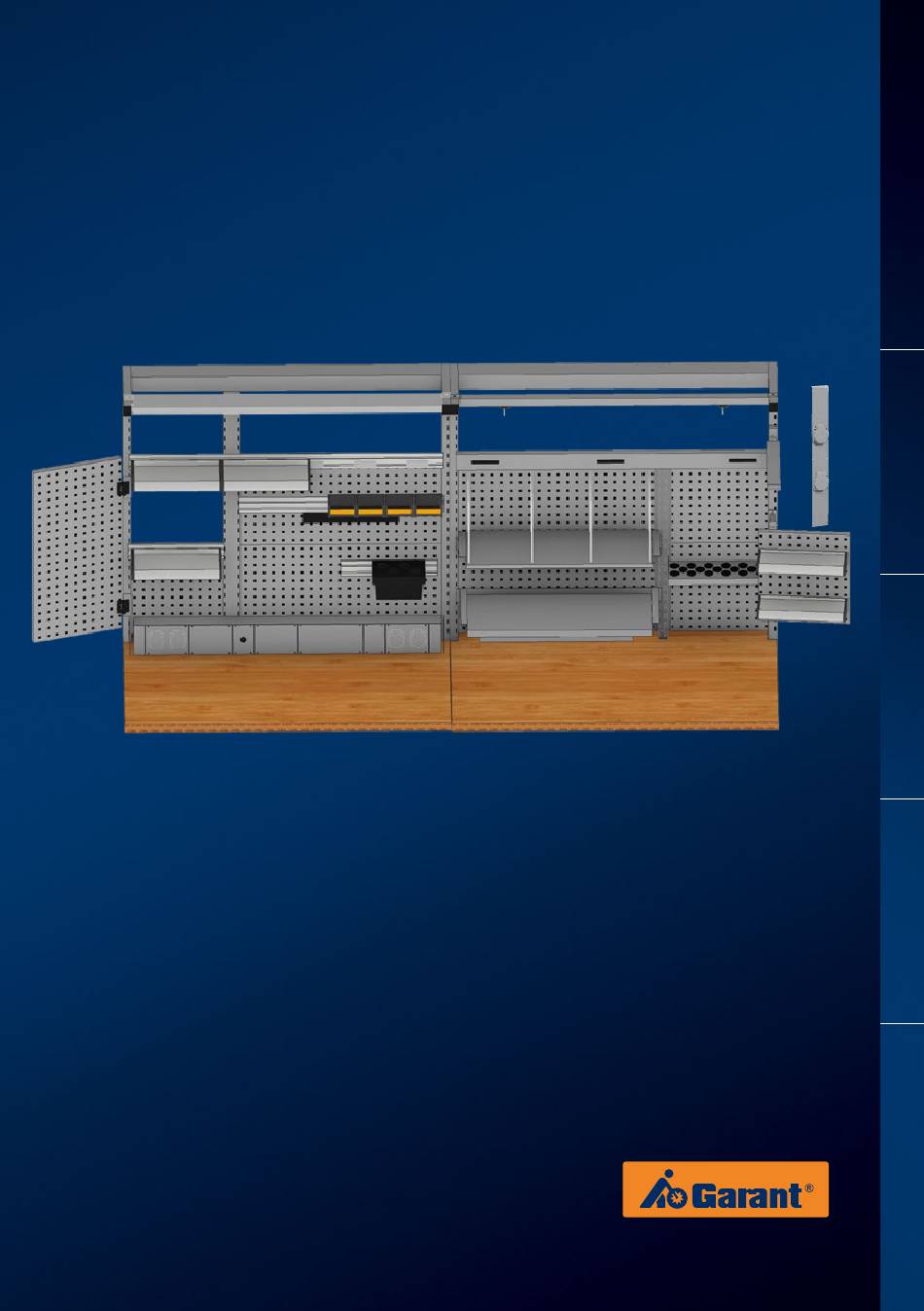

GARANT Werkbank-Aufbauten
GARANT workbench assemblies / Accessoires d'établis GARANT / Sovrastrutture per banco da lavoro
GARANT / Superestructuras para bancos de trabajo GARANT
Bedienungsanleitung / User manual / Manual de instrucciones
Manuel d'utilisation / Manuale d'uso
DE
EN
FR
IT
ES
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Garant Workbench assembies

Inhaltszusammenfassung für Garant Workbench assembies

  • Seite 1 GARANT Werkbank-Aufbauten GARANT workbench assemblies / Accessoires d’établis GARANT / Sovrastrutture per banco da lavoro GARANT / Superestructuras para bancos de trabajo GARANT Bedienungsanleitung / User manual / Manual de instrucciones Manuel d‘utilisation / Manuale d‘uso...

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1. Zu diesem Dokument ......................... 4 Symbole und Darstellungsmittel ....................4 2. Sicherheitshinweise ........................5 Transport und Montage ........................5 Bestimmungsgemäße Verwendung ..................5 3. Produktbeschreibung ......................... 6 Bezeichnung der Teile ........................6 4. Montage ............................10 Trägersäulen / Trägersäulen zum Einhängen ..............10 (92 3000, 93 8000) / (92 3014) Tragarm-Konsole inklusive Querverstrebung mit integriertem Kabelkanal ...

  • Seite 4: Zu Diesem Dokument

    Zu diesem Dokument Symbole und Darstellungsmittel Warnhinweise In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen. Lesen und beachten Sie diese Warnhinweise immer. ▶ Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort ▶ gekennzeichnet sind.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Gebrauchsanweisung lesen, beachten, für späteres Nachschlagen ▶ aufbewahren und am Werkbank-Aufbau jederzeit verfügbar halten. Transport und Montage Nur geeignete Lasthebemittel für den Transport der Werkbank- ▶ Aufbauten zum Aufstellort verwenden. Transportwege absichern. ▶ Schutzschuhe und Schutzhelm tragen. ▶ Bestimmungsgemäße Verwendung Sicherstellen, dass die Werkbank-Aufbauten gegen Kippen gesichert ▶...

  • Seite 6: Produktbeschreibung

    Produktbeschreibung Werkbank-Aufbauten können aus mehreren verschiedenen Komponenten wie z. B. Trägersäulen, Lochwänden, Behälterleisten, Ablageböden, Beleuch- tungseinheit usw. bestehen, die montiert werden müssen. Jeder Werbank- aufbau kann mit verschiedenem Zubehör aus dem Hauptkatalog und Betriebseinrichtungskatalog der Hoffmann Group ausgestattet werden. Die Ausführung ist abhängig von der Bestellkonfiguration und kann von den hier gezeigten Beispielen abweichen.
  • Seite 7 Tragarm-Konsole inkl. Querverstrebung Lochwand Medien-Schiene Medien-Modul für Trägersäulen Ablageboden / Ablageboden mit Beleuchtung / Ablageboden mit Stahlbügeln CNC-Ablageboden Multifix-Schiene Zeichnungshalter Schwenkbare Seitenlochwand Schwenkarm Beleuchtungseinheit seitlich Beleuchtungseinheit Geräteschiene Lochwand für Schwenkarm www.hoffmann-group.com...
  • Seite 8 Aufsatzschrank für Trägersäulen (Nr. 93 8015) → zum Einbau zwischen den Trägersäulen Nr. 93 8000 (auch zur Wandmontage geeignet) → Montage siehe Kapitel 4.10 Bestückungsbeispiel Aufsatzschrank mit Rollladen (Nr. 93 3907) → Montage siehe Kapitel 4.11...
  • Seite 9 Zeichnungshalter (Nr. 93 3905) / Monitorhalter (Nr. 93 3923) → Montage siehe Kapitel 4.12 Medienschiene und Eck-Medienschiene Eck-Trägersäule (93 8010) für die Werkbank (93 3936) → Montage siehe Kapitel 4.14 → Montage siehe Kapitel 4.13 24 Bordleiste (93 3597) und Eck-Bordleiste aus Stahlblech (93 3599) →...

  • Seite 10: Montage

    Montage Die Arbeitsplatte ist für die Montage der Werkbank-Aufbauten nicht vorgebohrt. Zum Anbringen der Werkbank-Aufbauten auf eine Arbeitsplatte müssen ▶ die benötigten Bohrungen in die Arbeitsplatte gebohrt werden. Verwenden Sie nur die mitgelieferten Schrauben. Werkbank-Aufbauten sind gegen Kippen zu sichern. Auslieferzustand Workstation: Der Werkbank-Aufbau der Workstation wird montiert geliefert wenn die „...
  • Seite 11 Knotenbleche sind für Trägersäulen nicht mehr notwendig. Einfache Kabelverlegung innerhalb der Trägersäulen möglich, es gibt „ 2 Kunststoffabdeckungen (oben und unten) an den Trägersäulen. Bei Gr. 962 u. 1362 sind beide Säulen baugleich (keine rechte oder linke „ Säule). Einbau von Medien-Modulen in die Trägersäulen möglich. „...

  • Seite 12: Tragarm-Konsole Inklusive Querverstrebung Mit Integriertem Kabelkanal

    Tragarm-Konsole inklusive Querverstrebung mit integriertem Kabelkanal (92 3011, 92 3012, 93 8005, 93 8006) ➀ ➁ Tragarmkonsole ➀ mit integriertem Kabelkanal ➁ wird an den oberen Enden der Trägersäulen mit je zwei Sechskantschrauben (M8×20) und Beilagscheiben pro Tragarm angeschraubt. Bei Trägersäulen Gr. 200 und 481 ist eine Anbringung der Tragarm-Konsole / Querverstrebung nicht möglich.

  • Seite 13: Lochwände

    Nur Verwendung zwischen Trägersäulen, der Aufbau-Teiler ist keine „ Mittelträgersäule zur Einzelverwendung. Nur in Verbindung mit Querverstrebung Nr. 92 3010 oder Tragarm- „ Konsole mit Querverstrebung Nr. 92 3011/3012 möglich. Kein Einbau von Medien-Modulen möglich. „ Lochwände (92 3020/3021, 93 8008/8009) Die Lochwände können an verschiedenen Positionen zwischen den Trä- gersäulen mit je 2 Halbrundkopfschrauben mit Innensechskant und Bund (M6×16) pro Seite angeschraubt werden, und aufgrund der Langlöcher in...

  • Seite 14: Medienschiene

    Medienschiene (92 3400/3401/3402/3403) Die Medienschiene kann an den Trägersäulen eingehängt werden. ➁ ➀ Zur Tiefenverstellung sind unten an den Einhängekonsolen Langlöcher ➀, in denen die Medienschiene in einem Bereich von 60 mm verstellt werden kann. Dafür die Schrauben lösen, Medienschiene verschieben und Schrau- ben wieder festziehen.

  • Seite 15: Medien-Modul Für Trägersäulen

    Medien-Modul für Trägersäulen (92 3005, 93 8002) ➀ Medien-Module seitlich an den Trägersäulen mit 6 × Linsenkopf-Blech- ▶ schrauben mit Kreuzschlitz (Ø 3,5 x 6,5) befestigen ➀. Pro Trägersäule maximal 2 Steckdosen möglich. Aufgrund der Einbautiefe sind keine anderen Module möglich. Ablageboden / Ablageboden mit Stahlbügeln / Ablageboden mit Be- leuchtung / Zeichnungshalter / Multifix-Schiene / CNC-Ablageboden / Trägerschiene für UNIT-Werkzeugträger...
  • Seite 16 Ablageboden mit Beleuchtung Nr. 92 3202: Beleuchtung schwenkbar. ▶ Seitliche Fixierungsschraube lösen, Leuchte in die gewünschte Position bringen, Fixierungsschraube festziehen. ➀ ➀ ➀ Multifix-Schiene Nr. 92 3205 zum Einhängen in Trägersäulen: ▶ kann in 3 verschiedenen Neigungen verstellt werden ➀. Die Multifix-Schiene kann auch an der Lochwand eingehängt werden ▶...

  • Seite 17: Schwenkarm / Schwenkbare Seitenlochwand / Beleuchtungseinheit Seitlich / Adapter Für Gestängeleuchte Waldmann

    Schwenkarm / Schwenkbare Seitenlochwand / Beleuchtungseinheit seitlich / Adapter für Gestängeleuchte Waldmann (92 3810) / (92 3025) / (92 3650) / (92 3779) ➀ Montage durch Befestigung mit Schrauben mit abgeflachtem Halb- ▶ rundkopf und Innensechskant (M8×16) in Gewindebuchsen der Träger- säulen (Für Schwenkarm 2 Schrauben, für schwenkbare Seitenlochwand 4 Schrauben).

  • Seite 18: Beleuchtungseinheit

    Adapter Nr. 92 3779 für Gestängeleuchte Waldmann: 2× Schrauben ▶ mit abgeflachtem Halbrundkopf und Innensechskant (M8×16) in Gewindebuchsen der Trägersäulen. Beleuchtungseinheit (92 3602/3603/3604) Montage von oben auf Tragarme mittels 2 x Halbrundkopfschraube mit ▶ Innensechskant und Bund (M6 x 16).

  • Seite 19: Aufsatzschrank Für Trägersäulen

    4.10 Aufsatzschrank für Trägersäulen (93 8015) Montage: Linsenkopfschrauben der Blenden im Bereich des Aufsatz- ▶ schrankes entfernen, dann Verschraubung zwischen den Trägersäulen mit 4 x Halbrundkopfschraube mit Innensechskant und Bund (M6 x 16). Montage auch an Wand möglich. Für Wandbefestigung werden keine Schrauben mitgeliefert.

  • Seite 20: Zeichnungshalter

    4.12 Zeichnungshalter (93 3905) ➀ ➁ ➀ Gr. A2/A und A1/A: Mit Aufschraubsockel. Montage mit 4 Holzschrauben. ➁ Gr. A2/K und A1/K: Mit Klemmsockel. Klemmbereich: 20 – 60 mm. Monitor-VESA-Halter (93 3923) Montage durch 3 Holzschrauben (Bohrungen müssen angezeichnet ▶ werden), Inklusive Befestigungsmaterial zum Aufschrauben auf eine Arbeitsplatte.

  • Seite 21: Medienschiene Und Eck-Medienschiene Für Werkbank

    4.13 Medienschiene und Eck-Medienschiene für Werkbank (93 3933/34/35/36/37) Geeignet zum Aufschrauben auf die Arbeitsplatte. Nicht geeignet zur Montage zwischen Trägersäulen. Die zwei äußersten Blenden an der Medienschiene entfernen ▶ (Lösen der 4 Schrauben). Bei der Eck-Medienschiene ebenfalls von jedem Schenkel die zwei ▶...

  • Seite 22: Eck-Trägersäule

    4.14 Eck-Trägersäule (Nr. 93 8010) Trägersäulen und Eck-Trägersäule mit Lochwänden verschrauben ➀ ▶ (durch Vierkantlochung in der Lochwand mit je 2 Schrauben 6×16 mm), auf der Arbeitsplatte platzieren und Bohrlöcher markieren ➁. Bohrlöcher mit ø 5 mm vorbohren. Trägersäulen mit den mitgelieferten Schrauben (2 Stück 8×32) und ▶...

  • Seite 23: Bordleiste Und Eck-Bordleiste Aus Stahlblech

    Die Abdeckung ➂ hinter der Trägersäule kann, muss aber nicht ▶ zwingend verschraubt werden. Die Abdeckung wird nur mit den Loch- wänden verschraubt mit je 2 Schrauben 6×16 mm pro Lochwand ➃. Die Schrauben liegen den Lochwänden bei. 4.15 Bordleiste und Eck-Bordleiste aus Stahlblech (Nr.
  • Seite 25 Content 1. About this document ........................26 Symbols and means of representation ................. 26 2. Safety instructions........................27 Transport and installation ......................27 Intended use ..........................27 3. Product description ........................28 Names of the parts ........................28 4. Installation ............................32 Support columns / support columns for mounting ............32 (92 3000, 93 8000) / (92 3014) Support arm bracket including cross brace with integrated cable duct ....

  • Seite 26: About This Document

    About this document Symbols and means of representation Warnings Warnings are used in this manual to warn you about damage and injury. Read these warnings and always heed them. ▶ Take all measures that are marked with the warning symbol and ▶...

  • Seite 27: Safety Instructions

    Safety instructions Read the instructions for use, follow them and keep them available at ▶ the workbench assembly at all times for later reference. Transport and installation Only use suitable lifting gear for transporting the workbench assemblies ▶ to the erection location. Secure transport routes.

  • Seite 28: Product Description

    Product description Workbench assemblies can be made up of several different components that need to be installed, such as support columns, perforated panels, storage container racks, shelves, a lighting unit etc. Each workbench assembly can be equipped with different accessories from the main catalogue and the workstations and storage catalogue published by the Hoffmann Group.
  • Seite 29 Support column for mounting Support arm bracket including cross brace Perforated panel Media track Media module for support columns Shelf / shelf with lighting / shelf with steel brackets CNC shelf Multifix rail Drawing display stand Pivoting side perforated panel Swivel arm Lighting unit, fixed laterally Lighting unit...
  • Seite 30 Top extension cabinet for support columns (no. 93 8015) → For installation between support columns no. 93 8000 (also suitable for wall mounting) → See section 4.10 for installation Assembly example Top extension cabinet with roller shutters (no. 93 3907) →...
  • Seite 31 Drawing display stand (no. 93 3905) / monitor support (no. 93 3923) → See section 4.12 for installation Media track and corner media track Corner support column (93 8010) for the workbench (93 3936) → See section 4.14 for installation →...

  • Seite 32: Installation

    Installation The worktop is not pre-drilled for the installation of workbench assemblies. To attach the workbench assemblies to a worktop, the required bores ▶ must be drilled into the worktop. Only use the screws provided. Workbench assemblies must be secured against tipping. Workstation delivery condition: The workbench assembly of the workstation is delivered pre-assembled „...
  • Seite 33 Stabilising plates are no longer needed for support columns. Simple cable routing inside the support columns possible; there are „ 2 plastic covers (top and bottom) on the support columns. For size 962 and 1362, both columns are structurally identical (no left or „...

  • Seite 34: Support Arm Bracket Including Cross Brace With Integrated Cable Duct

    Support arm bracket including cross brace with integrated cable duct (92 3011, 92 3012, 93 8005, 93 8006) ➀ ➁ Support arm bracket ➀ with integrated cable duct ➁ is screwed onto the upper ends of the support columns with two hex screws (M8×20) and washers per support arm.

  • Seite 35: Perforated Panels

    Only use between support columns; the assembly divider is not an „ intermediate support column for single use. Only possible in conjunction with cross brace no. 92 3010 or support „ arm bracket with a cross brace no. 92 3011/3012. Installation of media modules not possible.

  • Seite 36: Media Track

    Media track (92 3400/3401/3402/3403) The media track can be mounted on the support columns. ➁ ➀ To adjust the depth, there are slots on the underside of the mounting brackets ➀ where the media track can be adjusted within a range of 60 mm. To do this, remove the screws, move the media track and re-tighten the screws.

  • Seite 37: Media Module For Support Columns

    Media module for support columns (92 3005, 93 8002) ➀ Attach the media modules laterally to the support columns using ▶ 6 × raised countersunk heads, self-tapping screws with crossed slots (Ø 3.5 x 6.5) ➀. Maximum 2 sockets per support column. No other modules are possible due to the installation depth.
  • Seite 38 Shelf with lighting no. 92 3202: lighting can be swivelled. Remove the ▶ lateral fixing screw, position the light as desired, tighten the fixing screw. ➀ ➀ ➀ Multifix rail no. 92 3205 for mounting on support columns: ▶ can be adjusted to 3 different inclinations ➀. The Multifix rail can also be mounted on the perforated panel ▶...

  • Seite 39: Swivel Arm / Pivoting Side Perforated Panel / Lighting Unit, Fixed Laterally / Adapter For Waldmann Arm-Mounted Light

    Swivel arm / pivoting side perforated panel / lighting unit, fixed laterally / adapter for Waldmann arm-mounted light (92 3810) / (92 3025) / (92 3650) / (92 3779) ➀ Installation by attaching with screws with flattened round head and ▶...

  • Seite 40: Lighting Unit

    Adapter no. 92 3779 for Waldmann arm-mounted light: 2× screws ▶ with flattened round head and hex socket (M8×16) to support column threaded sockets. Lighting unit (92 3602/3603/3604) Installation from above on support arms using 2 x flattened round head ▶...

  • Seite 41: Top Extension Cabinet For Support Columns

    4.10 Top extension cabinet for support columns (93 8015) Unscrew the raised-head screws from the fascia close to the top ▶ extension cabinet, then secure it between the support columns with 4x semi-round head screws with hex socket and collar (M6 x 16). Wall mounting also possible.

  • Seite 42: Drawing Display Stand

    4.12 Drawing display stand (93 3905) ➀ ➁ ➀ Size A2/A and A1/A: With screw-on base. Attachment with 4 wood screws. ➁ Size A2/K and A1/K: With clamp base. Clamping range: 20 – 60 mm. VESA monitor holder (93 3923) Attachment using 3 wood screws (bores must be marked);...

  • Seite 43: Media Track And Corner Media Track For Workbench

    4.13 Media track and corner media track for workbench (93 3933/34/35/36/37) Suitable for screwing on to the worktop. Not suitable for installation between support columns. Remove the two outermost panels from the media track ▶ (remove the 4 screws). For the corner media track, also remove the two outermost panels ▶...

  • Seite 44: Corner Support Column

    4.14 Corner support column (No. 93 8010) Attach support columns and corner support column to the perforated ▶ panels using screws ➀ (using square perforation in the perforated panel, each with 2 screws 6×16 mm), place on the worktop and mark drilled holes ➁.

  • Seite 45: Edging Strip And Corner Edging Strip Made Of Sheet Metal

    The cover ➂ behind the support column can be, but does not ▶ necessarily have to be, attached with screws. The cover is only attached to the perforated panels using 2 screws 6×16 mm per perforated panel ➃. The screws are included with the perforated panels. 4.15 Edging strip and corner edging strip made of sheet metal (No.
  • Seite 47 Sommaire 1. A propos de ce document .......................48 Symboles et représentations ....................48 2. Consignes de sécurité .......................49 Transport et montage ......................... 49 Utilisation conforme ........................49 3. Description du produit ......................50 Désignation des pièces ......................50 4. Montage ............................54 Colonnes de support / colonnes de support à...

  • Seite 48: A Propos De Ce Document

    A propos de ce document Symboles et représentations Avertissements Cette notice contient des avertissements sur les dommages matériels et corporels. Lisez ces avertissements et tenez-en toujours compte. ▶ Respectez toutes les mesures identifiées par un symbole et un terme ▶ d’avertissement.

  • Seite 49: Consignes De Sécurité

    Consignes de sécurité Lisez, respectez et conservez la notice d’utilisation à des fins de ▶ consultation ultérieure, et gardez-la toujours à disposition près de l’établi. Transport et montage N’utilisez que des engins de levage adaptés au transport des accessoires ▶ d’établis vers le lieu de l’installation.

  • Seite 50: Description Du Produit

    Description du produit Les accessoires pour établis peuvent se composer de plusieurs éléments comme par ex. des colonnes de support, des panneaux perforés, des plateaux pour bacs, des plateaux de rangement, des plafonniers, etc. devant être montés. Chaque établi peut être équipé des différents accessoires proposés dans le catalogue général et le catalogue des équipements d’atelier de Hoffmann Group.
  • Seite 51 Colonnes de support à accrocher Console avec renfort transversal compris Panneau perforé Rail d’alimentation Module d’alimentation pour colonnes de support Plateau de rangement / plateau de rangement avec éclairage / plateau de rangement avec arceaux en acier Plateaux de rangement CNC Rail Multifix Supports pour plans Panneau perforé...
  • Seite 52 Armoire supérieure pour colonnes de support (93 8015) → pour montage entre colonnes de support 93 8000 (convient également pour le montage mural) → pour le montage, voir le chapitre 4.10 Exemple de garnissage Armoire supérieure avec volet roulant (93 3907) →...
  • Seite 53 Support pour plan (93 3905) / support de moniteur (93 3923) → pour le montage, voir le chapitre 4.12 Rail d’alimentation et rail d’alimentation Colonne de support d’angle d’angle pour l’établi (93 3936) (93 8010) → pour le montage, voir le →...

  • Seite 54: Montage

    Montage Le plan de travail n’est pas prépercé pour le montage des accessoires d’établis. Les perçages requis pour le montage des accessoires d’établis sur un ▶ plan de travail doivent être percés. Utilisez uniquement les vis fournies. Les accessoires d’établis doivent être sécurisés pour empêcher leur basculement.
  • Seite 55 les goussets ne sont plus requis pour les colonnes de support. Pose aisée des câbles possible à l’intérieur des colonnes de support, „ 2 couvercles en plastique disponibles sur les colonnes de support (en haut et en bas). Pour les réf. 962 et 1362, les deux colonnes sont identiques (aucune „...

  • Seite 56: Console Avec Renfort Transversal Et Goulotte De Câble Intégrée

    Console avec renfort transversal et goulotte de câble intégrée (92 3011, 92 3012, 93 8005, 93 8006) ➀ ➁ La console ➀ avec goulotte de câble intégrée ➁ est vissée aux extrémités supérieures des colonnes de support au moyen de deux vis à 6 pans (M8×20) et rondelles d’épaisseur par bras de support.

  • Seite 57: Panneaux Perforés

    Pour utilisation uniquement entre les colonnes de support, le séparateur „ n’est pas une colonne de support centrale pour utilisation individuelle. Uniquement possible avec un renfort transversal (92 3010) ou avec une „ console avec renfort transversal (92 3011/3012). Pas de montage de modules d’alimentation possible. „...

  • Seite 58: Rail D'alimentation

    Rail d’alimentation (92 3400/3401/3402/3403) Le rail d’alimentation peut être accroché dans les colonnes de support. ➁ ➀ Pour le réglage en profondeur, les consoles à accrocher sont dotées de trous oblongs ➀ dans le bas, ce qui permet de régler les rails d’alimentation dans une plage de 60 mm.

  • Seite 59: Module D'alimentation Pour Colonnes De Support

    Module d’alimentation pour colonnes de support (92 3005, 93 8002) ➀ Fixe les modules d’alimentation sur les colonnes de support avec 6 × vis ▶ à tôle à tête bombée à empreinte cruciforme (Ø 3,5 x 6,5) ➀. Maximum 2 prises possibles par colonne de support. Il n’est pas possible de monter des modules supplémentaires en raison de la profondeur de montage.
  • Seite 60 Plateau de rangement avec éclairage 92 3202 : éclairage orientable. ▶ Desserrer la vis de fixation latérale, amener la lampe dans la position souhaitée, serrer la vis de fixation. ➀ ➀ ➀ Rail Multifix 92 3205 à accrocher dans les colonnes de support : ▶...

  • Seite 61: Bras Pivotant / Panneau Perforé Latéral Pivotant / Plafonnier Latéral / Adaptateur Pour Lampe Sur Bras Articulé Waldmann

    Bras pivotant / panneau perforé latéral pivotant / plafonnier latéral / adaptateur pour lampe sur bras articulé Waldmann (92 3810) / (92 3025) / (92 3650) / (92 3779) ➀ Montage par fixation au moyen de vis à tête mi-ronde aplatie et à 6 pans ▶...

  • Seite 62: Plafonnier

    Adaptateur 92 3779 pour lampe sur bras articulé Waldmann : 2 vis à tête ▶ mi-ronde aplatie et à 6 pans creux (M8x16) dans les douilles filetées des colonnes de support. Plafonnier (92 3602/3603/3604) Montage par le haut sur les bras de support avec 2 vis à tête mi-ronde et ▶...

  • Seite 63: Armoire Supérieure Pour Colonne De Support

    4.10 Armoire supérieure pour colonne de support (93 8015) Retirer les vis à tête cylindrique bombée des caches au niveau de l‘armoire ▶ supérieure, puis procéder au vissage entre la colonne de support à l‘aide de 4x vis à tête demi-ronde avec six pans creux et collerette (M6 x 16). Montage mural également possible.

  • Seite 64: Supports Pour Plans

    4.12 Supports pour plans (93 3905) ➀ ➁ ➀ Réf. A2/A et A1/A : avec socle à visser. Montage avec 4 vis à bois. ➁ Réf. A2/K et A1/K : avec socle à serrer. Plage de serrage : 20 – 60 mm. Supports VESA pour moniteurs (93 3923) Montage avec 3 vis à...

  • Seite 65: Rail D'alimentation Et Rail D'alimentation D'angle Pour Établi

    4.13 Rail d’alimentation et rail d’alimentation d’angle pour établi (93 3933/34/35/36/37) Pour fixation sur le plan de travail. Ne convient pas au montage entre des colonnes de support. Retirer les deux caches d’extrémité du rail d’alimentation ▶ (dévisser les 4 vis). Pour le rail d’alimentation d’angle, retirer également les deux caches ▶...

  • Seite 66: Colonne De Support D'angle

    4.14 Colonne de support d’angle (93 8010) Visser les colonnes de support et la colonne de support d’angle aux ▶ panneaux perforés ➀ (par l’orifice carré dans le panneau perforé avec chaque fois 2 vis 6×16 mm), placer sur le plan de travail et tracer les trous de perçage ➁.

  • Seite 67: Rebord Et Rebord Angulaire En Tôle D'acier

    Le recouvrement ➂ derrière la colonne de support ne doit pas être ▶ obligatoirement vissé. Le recouvrement est uniquement vissé aux panneaux perforés avec 2 vis de 6×16 mm par panneau perforé ➃. Les vis sont fournies avec les panneaux perforés. 4.15 Rebord et rebord angulaire en tôle d’acier (93 3597, 93 3599)
  • Seite 69 Indice 1. Informazioni sul presente documento ................70 Simboli e mezzi di rappresentazione ..................70 2. Avvertenze per la sicurezza ....................71 Trasporto e montaggio....................... 71 Destinazione d'uso ........................71 3. Descrizione del prodotto ......................72 Designazione dei componenti ....................72 4. Montaggio ............................76 Piantane di supporto / piantane di supporto da inserimento ........

  • Seite 70: Informazioni Sul Presente Documento

    Informazioni sul presente documento Simboli e mezzi di rappresentazione Avvertenze Nelle presenti istruzioni vengono utilizzate avvertenze che mettono in guardia contro danni a persone e cose. Leggere e attenersi sempre a queste avvertenze. ▶ Seguire tutte le indicazioni contrassegnate con il simbolo e il termine di ▶...

  • Seite 71: Avvertenze Per La Sicurezza

    Avvertenze per la sicurezza Leggere le istruzioni per l'uso, seguirle, conservarle per riferimento ▶ futuro e tenerle sempre a portata di mano sulla struttura del banco da lavoro. Trasporto e montaggio Utilizzare solo dispositivi di sollevamento adatti per trasportare le ▶...

  • Seite 72: Descrizione Del Prodotto

    Descrizione del prodotto Le sovrastrutture per banco da lavoro possono essere costituite da più componenti diversi che devono essere montati, quali ad es. piantane di supporto, pannelli forati, mensole portavaschette, mensole, unità d'illuminazione, ecc. Ogni sovrastruttura può essere allestita con vari accessori del catalogo generale e del catalogo arredamento industriale di Hoffmann Group.
  • Seite 73 Piantana di supporto da inserimento Mensola per braccio di supporto con traverse Pannello forato Barra portaprese Modulo portaprese per piantane di supporto Mensola / mensola con illuminazione / mensola con staffe in acciaio Mensola per macchine CN Guida Multifix Supporto portadisegni Pannello forato orientabile laterale Braccio orientabile Unità...
  • Seite 74 Sopralzo per piantane di supporto (n. art. 93 8015) → per il montaggio tra le piantane di supporto vedi n. art. 93 8000 (ideale anche per il montaggio a muro) → per il montaggio vedi capitolo 4.10 Esempio di allestimento Sopralzo con saracinesca (n.
  • Seite 75 Supporto portadisegni (n. art. 93 3905) / supporto per monitor (n. art. 93 3923) → per il montaggio vedi capitolo 4.12 Barra portaprese e barra portaprese Piantana di supporto angolare angolare per banco da lavoro (n. art. 93 8010) (n. art. 93 3936) →...

  • Seite 76: Montaggio

    Montaggio Per eseguire il montaggio delle sovrastrutture per banco da lavoro, tener presente che il piano di lavoro non è preforato. Per montare le sovrastrutture su un piano di lavoro, praticare i fori ▶ necessari su quest'ultimo. Usare esclusivamente le viti fornite in dotazione. Fissare bene le sovrastrutture per banco da lavoro in modo da evitare che si ribaltino.
  • Seite 77 le piantane di supporto non necessitano più di raccordi a gomito. Possibilità di una semplice posa dei cavi all'interno delle piantane che „ sono dotate di 2 rivestimenti in plastica (uno sopra e uno sotto). Nelle Dim. 962 e 1362 entrambe le piantane sono uguali (nessuna „...

  • Seite 78: Mensola Per Braccio Di Supporto Con Traverse E Canaline Per Cavi Integrate

    Mensola per braccio di supporto con traverse e canaline per cavi integrate (n. art. 92 3011, 92 3012, 93 8005, 93 8006) ➀ ➁ La mensola per braccio di supporto ➀ con canaline per cavi integrate ➁ va avvitata sulle estremità superiori delle piantane di supporto usando due viti esagonali (M8×20) e due rondelle per ogni braccio di supporto.

  • Seite 79: Pannelli Forati

    Da usare solo tra piantane di supporto. Il divisorio per strutture non è „ una piantana di supporto centrale da usare singolarmente. Solo in abbinamento con traverse n. art. 92 3010 o mensola per braccio „ di supporto con traverse n. art. 92 3011/3012. Nessuna possibilità...

  • Seite 80: (N. Art. 92 3020/3021, 93 8008/8009) Barra Portaprese

    Barra portaprese (n. art. 92 3400/3401/3402/3403) La barra portaprese può essere inserita nelle piantane di supporto. ➁ ➀ Per regolare la profondità sono presenti delle asole laterali ➀, situate sotto alle mensole pensili, in cui è possibile regolare la barra portaprese in un campo di 60 mm.

  • Seite 81: (N. Art. 92 3400/3401/3402/3403) Modulo Portaprese Per Piantane Di Supporto

    Modulo portaprese per piantane di supporto (n. art. 92 3005, 93 8002) ➀ Fissare i moduli portaprese ai lati delle piantane di supporto usando ▶ 6 viti Parker a testa bombata con intaglio a croce (Ø 3,5 x 6,5) ➀. Per ogni piantana di supporto è...
  • Seite 82 Mensola con illuminazione n. art. 92 3202: illuminazione orientabile. ▶ Allentare la vite di fissaggio laterale, portare la lampada nella posizione desiderata e serrare la vite di fissaggio. ➀ ➀ ➀ La guida Multifix n. art. 92 3205 da inserire nelle piantane di supporto ▶...

  • Seite 83: Braccio Orientabile / Pannello Forato Orientabile Laterale / Unità D'illuminazione Laterale / Adattatore Per Apparecchio D'illuminazione Ad Asta Waldmann

    Braccio orientabile / pannello forato orientabile laterale / unità d’illuminazione laterale / adattatore per apparecchio d’illuminazione ad asta Waldmann (n. art. 92 3810) / (n. art. 92 3025) / (n. art. 92 3650) / (n. art. 92 3779) ➀ Per eseguire il montaggio fissare le viti a testa mezza tonda ribassata ▶...

  • Seite 84: Unità D'illuminazione

    Adattatore n. art. 92 3779 per apparecchio d’illuminazione ad asta ▶ Waldmann: inserire 2 viti a testa mezza tonda ribassata a esagono incas- sato (M8×16) nelle boccole filettate delle piantane di supporto. Unità d’illuminazione (n. art. 92 3602/3603/3604) Montaggio dall'alto sui bracci di supporto tramite 2 viti a testa mezza ▶...

  • Seite 85: Sopralzo Per Piantane Di Supporto

    4.10 Sopralzo per piantane di supporto (n. art. 93 8015) Rimuovere le viti a testa mezza tonda delle flange nel quadro del ▶ sopralzo, successivamente collegare la fascia (M6 x 16) e le piantane di supporto con 4x viti a testa mezza tonda ed esagono incassato. Possibilità...

  • Seite 86: Supporto Portadisegni

    4.12 Supporto portadisegni (n. art. 93 3905) ➀ ➁ ➀ Dim. A2/A e A1/A: con zoccolo avvitabile. Montaggio con 4 viti in legno. ➁ Dim. A2/K e A1/K: con zoccolo di fissaggio. Campo di serraggio: 20 – 60 mm. Supporto per monitor VESA (n.

  • Seite 87: Barra Portaprese E Barra Portaprese Angolare Per Banco Da Lavoro

    4.13 Barra portaprese e barra portaprese angolare per banco da lavoro (n. art. 93 3933/34/35/36/37) Per l’avvitamento al piano di lavoro. Non per il montaggio tra le piantane di supporto. Rimuovere i due pannelli più esterni della barra portaprese allentando ▶...

  • Seite 88: Piantana Di Supporto Angolare

    4.14 Piantana di supporto angolare (n. art. 93 8010) Avvitare le piantane di supporto e la piantana di supporto angolare ▶ ai pannelli forati ➀ (tramite il foro quadro nel pannello forato usando 2 viti 6×16 mm per ciascuno), posizionarle sul piano di lavoro e contrassegnare i fori ➁.

  • Seite 89: Bordo E Bordo Angolare In Lamiera Di Acciaio

    Il rivestimento ➂ situato dietro la piantana di supporto può essere ▶ avvitato, ma non è obbligatorio. Il rivestimento va avvitato solo ai pannelli forati usando 2 viti 6×16 mm per ciascun pannello forato ➃. Le viti vengono fornite assieme ai pannelli forati. 4.15 Bordo e bordo angolare in lamiera di acciaio (n.
  • Seite 91 Contenido 1. Acerca de este documento .....................92 Símbolos y medios de representación ................. 92 2. Indicaciones de seguridad ......................93 Transporte y montaje ........................93 Uso conforme a lo previsto ....................... 93 3. Descripción del producto ......................94 Denominación de los elementos .................... 94 4.

  • Seite 92: Acerca De Este Documento

    Acerca de este documento Símbolos y medios de representación Advertencias En estas instrucciones se utilizan advertencias para prevenirle contra daños materiales y personales. Lea y observe siempre estas advertencias. ▶ Aplique todas las medidas marcadas con el símbolo de advertencia y la ▶...

  • Seite 93: Indicaciones De Seguridad

    Indicaciones de seguridad Lea, observe y conserve las instrucciones de uso para consultas ▶ posteriores, y manténgalas siempre disponibles junto a la superestructura para banco de trabajo. Transporte y montaje Utilice únicamente medios de elevación de carga apropiados ▶ para transportar la superestructura para banco de trabajo a su emplazamiento.

  • Seite 94: Descripción Del Producto

    Descripción del producto Las superestructuras para bancos de trabajo pueden estar compuestas de varios componentes, p. ej., columnas de soporte, paredes perforadas, regletas para cubetas, estantes de almacenamiento, unidad de alumbrado, etc., que se tienen que montar. Cada superestructura para banco de trabajo se puede equipar con diferentes accesorios del catálogo principal y del catálogo de mobiliario industrial de Hoffmann Group.
  • Seite 95 Columna de soporte para colgar Consola de brazo de soporte incl. arriostramiento transversal Pared perforada Regleta para equipos multimedia Módulo de medios para columnas de soporte Estante de almacenamiento / estante de almacenamiento con iluminación / estante de almacenamiento con cuerpos rígidos Estante de almacenamiento CNC Riel Multifix Soporte para planos...
  • Seite 96 Armario sobrepuesto para columnas de soporte (n.º 93 8015) → para la incorporación entre las columnas de soporte n.º 93 8000 (apropiado también para el montaje en la pared) → En cuanto al montaje, ver sección 4.10 Ejemplo de equipamiento Armario sobrepuesto con cierres corredizos (n.º...
  • Seite 97 Soporte para planos (n.º 93 3905) / soporte para monitor (n.º 93 3923) → En cuanto al montaje, ver sección 4.12 Regleta para equipos multimedia y Columna de soporte para regleta de esquina para equipos esquina (93 8010) multimedia para el banco de trabajo →...

  • Seite 98: Montaje

    Montaje El tablero de trabajo no está pretaladrado para el montaje de las superestructuras para bancos de trabajo. Para montar las superestructuras para bancos de trabajo en un tablero ▶ de trabajo es necesario taladrar las perforaciones necesarias en el tablero de trabajo.
  • Seite 99 ya no se necesitan chapas de nudos para las columnas de soporte. Los cables se pueden tender sencillamente en el interior de las „ columnas de soporte; existen 2 cubiertas de plástico (arriba y abajo) en las columnas de soporte. En tam.

  • Seite 100: Consola De Brazo De Soporte, Incluyendo Arriostramiento Transversal Con Canal Para Cable Integrado

    Consola de brazo de soporte, incluyendo arriostramiento transversal con canal para cable integrado (92 3011, 92 3012, 93 8005, 93 8006) ➀ ➁ La consola de brazo de soporte ➀ con canal para cable integrado ➁ se atornilla en los extremos superiores de las columnas de soporte con dos tornillos de cabeza hexagonal (M8×20) y arandelas para cada brazo de soporte.

  • Seite 101: Paredes Perforadas

    Solo para el uso entre columnas de soporte; el divisor de „ superestructura no es una columna de soporte central para el uso individual. Solo es posible en combinación con arriostramiento transversal „ n.º 92 3010 o consola de brazo de soporte con arriostramiento transversal n.º...

  • Seite 102: Regletas Para Equipos Multimedia

    Regletas para equipos multimedia (92 3400/3401/3402/3403) La regleta para equipos multimedia se puede enganchar en las columnas de soporte. ➁ ➀ Para el ajuste de la profundidad existen unos agujeros largos ➀ en la parte inferior de las consolas de enganche, que permiten regular la regleta para equipos multimedia en un margen de 60 mm.

  • Seite 103: Módulo De Medios Para Columnas De Soporte

    Módulo de medios para columnas de soporte (92 3005, 93 8002) ➀ Fijar los módulos de medios lateralmente en las columnas de soporte ▶ con 6 × tornillos alomados para chapa con ranura en cruz (Ø 3,5 x 6,5) ➀. Para cada columna de soporte se pueden instalar, como máximo, 2 tomas de co- rriente.
  • Seite 104 Estante de almacenamiento con iluminación n.º 92 3202: iluminación ▶ orientable. Soltar el tornillo de fijación lateral, colocar la lámpara en la posición deseada, apretar el tornillo de fijación. ➀ ➀ ➀ Riel Multifix n.º 92 3205 para enganchar en columnas de soporte: ▶...

  • Seite 105: Brazo Articulado / Panel Perforado Lateral Giratorio / Unidad De Alumbrado Lateral / Adaptador Para Lámpara De Varillas Waldmann

    Brazo articulado / panel perforado lateral giratorio / unidad de alumbrado lateral / adaptador para lámpara de varillas Waldmann (92 3810) / (92 3025) / (92 3650) / (92 3779) ➀ Montaje por fijación mediante tornillos con cabeza semirredonda ▶ aplanada y hexágono interior (M8×16) en manguitos con rosca interior en columnas de soporte (2 tornillos para el brazo articulado, 4 tornillos para el panel perforado lateral giratorio).

  • Seite 106: Unidad De Alumbrado

    Adaptador n.º 92 3779 para lámpara de varillas Waldmann: 2× tornillos ▶ con cabeza semirredonda aplanada y hexágono interior (M8×16) en manguitos con rosca interior en columnas de soporte. Unidad de alumbrado (92 3602/3603/3604) Montaje desde arriba en los brazos de soporte mediante 2 tornillos de ▶...

  • Seite 107: Armario Sobrepuesto Para Columnas De Soporte

    4.10 Armario sobrepuesto para columnas de soporte (93 8015) Quitar los tornillos de cabeza amolados de las puertas en la zona del ▶ armario sobrepuesto, después el racor entre las columnas de sujeción con 4 tornillos de cabeza semirredonda con hexágono interior y tope (M6 x 16). El montaje también es posible en la pared.

  • Seite 108: Soporte Para Planos

    4.12 Soporte para planos (93 3905) ➀ ➁ ➀ Tam. A2/A y A1/A: Con zócalo para enroscar. Montaje con 4 tornillos para madera. ➁ Tam. A2/K y A1/K: Con zócalo de apriete. Intervalo de apriete: 20 – 60 mm. Soporte para monitor VESA (93 3923) Montaje con 3 tornillos para madera (los agujeros se tienen que marcar), ▶...

  • Seite 109: Regleta Para Equipos Multimedia Y Regleta De Esquina Para Equipos Multimedia Para Banco De Trabajo

    4.13 Regleta para equipos multimedia y regleta de esquina para equipos multimedia para banco de trabajo (93 3933/34/35/36/37) Adecuado para atornillar al tablero de trabajo. No apto para montar entre columnas de soporte. Quitar los dos paneles exteriores en la regleta para equipos multimedia ▶...

  • Seite 110: Columna De Soporte Para Esquina

    4.14 Columna de soporte para esquina (N.º 93 8010) Atornillar las columnas de soporte y la columna de soporte para esquina ▶ con las paredes perforadas ➀ (a través de la perforación cuadrangular en la pared perforada con 2 tornillos 6×16 mm), posicionarlas en el tablero de trabajo y marcar los taladros ➁.

  • Seite 111: Reborde Y Reborde Para La Esquina De Chapa De Acero

    La cubierta ➂ detrás de la columna de soporte se puede atornillar, ▶ pero esto no es absolutamente necesario. La cubierta solo se atornilla en las paredes perforadas con 2 tornillos 6×16 mm por cada panel perforado ➃. Los tornillos se adjuntan a las paredes perforadas. 4.15 Reborde y reborde para la esquina de chapa de acero (N.º...
