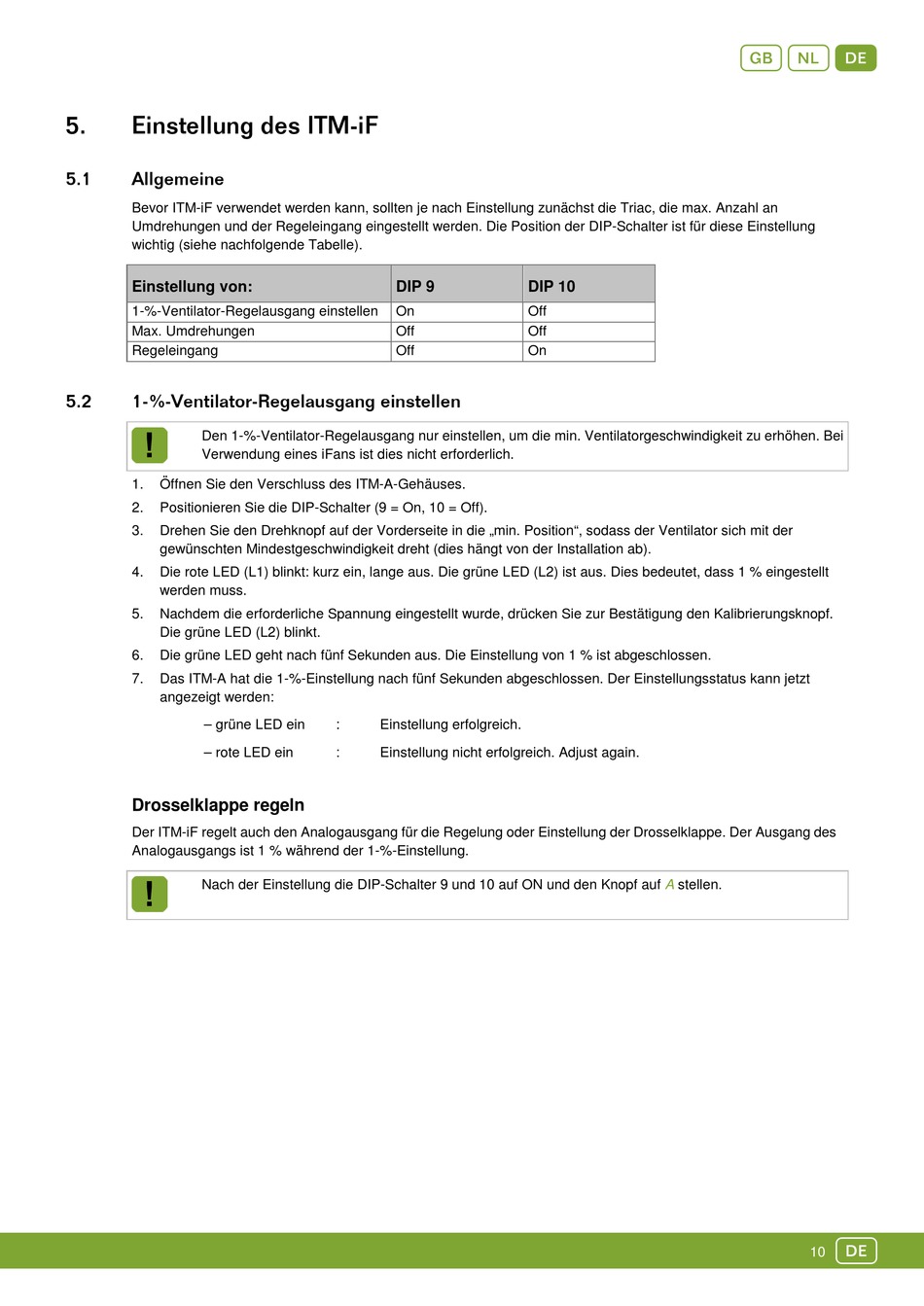

5.
Einstellung des ITM-iF
5.1
Allgemeine
Bevor ITM-iF verwendet werden kann, sollten je nach Einstellung zunächst die Triac, die max. Anzahl an
Umdrehungen und der Regeleingang eingestellt werden. Die Position der DIP-Schalter ist für diese Einstellung
wichtig (siehe nachfolgende Tabelle).
Einstellung von:
1-%-Ventilator-Regelausgang einstellen
Max. Umdrehungen
Regeleingang
5.2
1-%-Ventilator-Regelausgang einstellen
Den 1-%-Ventilator-Regelausgang nur einstellen, um die min. Ventilatorgeschwindigkeit zu erhöhen. Bei
Verwendung eines iFans ist dies nicht erforderlich.
1.
Öffnen Sie den Verschluss des ITM-A-Gehäuses.
2.
Positionieren Sie die DIP-Schalter (9 = On, 10 = Off).
3.
Drehen Sie den Drehknopf auf der Vorderseite in die „min. Position", sodass der Ventilator sich mit der
gewünschten Mindestgeschwindigkeit dreht (dies hängt von der Installation ab).
4.
Die rote LED (L1) blinkt: kurz ein, lange aus. Die grüne LED (L2) ist aus. Dies bedeutet, dass 1 % eingestellt
werden muss.
5.
Nachdem die erforderliche Spannung eingestellt wurde, drücken Sie zur Bestätigung den Kalibrierungsknopf.
Die grüne LED (L2) blinkt.
6.
Die grüne LED geht nach fünf Sekunden aus. Die Einstellung von 1 % ist abgeschlossen.
7.
Das ITM-A hat die 1-%-Einstellung nach fünf Sekunden abgeschlossen. Der Einstellungsstatus kann jetzt
angezeigt werden:
– grüne LED ein
– rote LED ein
Drosselklappe regeln
Der ITM-iF regelt auch den Analogausgang für die Regelung oder Einstellung der Drosselklappe. Der Ausgang des
Analogausgangs ist 1 % während der 1-%-Einstellung.
Nach der Einstellung die DIP-Schalter 9 und 10 auf ON und den Knopf auf
DIP 9
On
Off
Off
:
Einstellung erfolgreich.
:
Einstellung nicht erfolgreich. Adjust again.
DIP 10
Off
Off
On
A
stellen.
gnD
d
