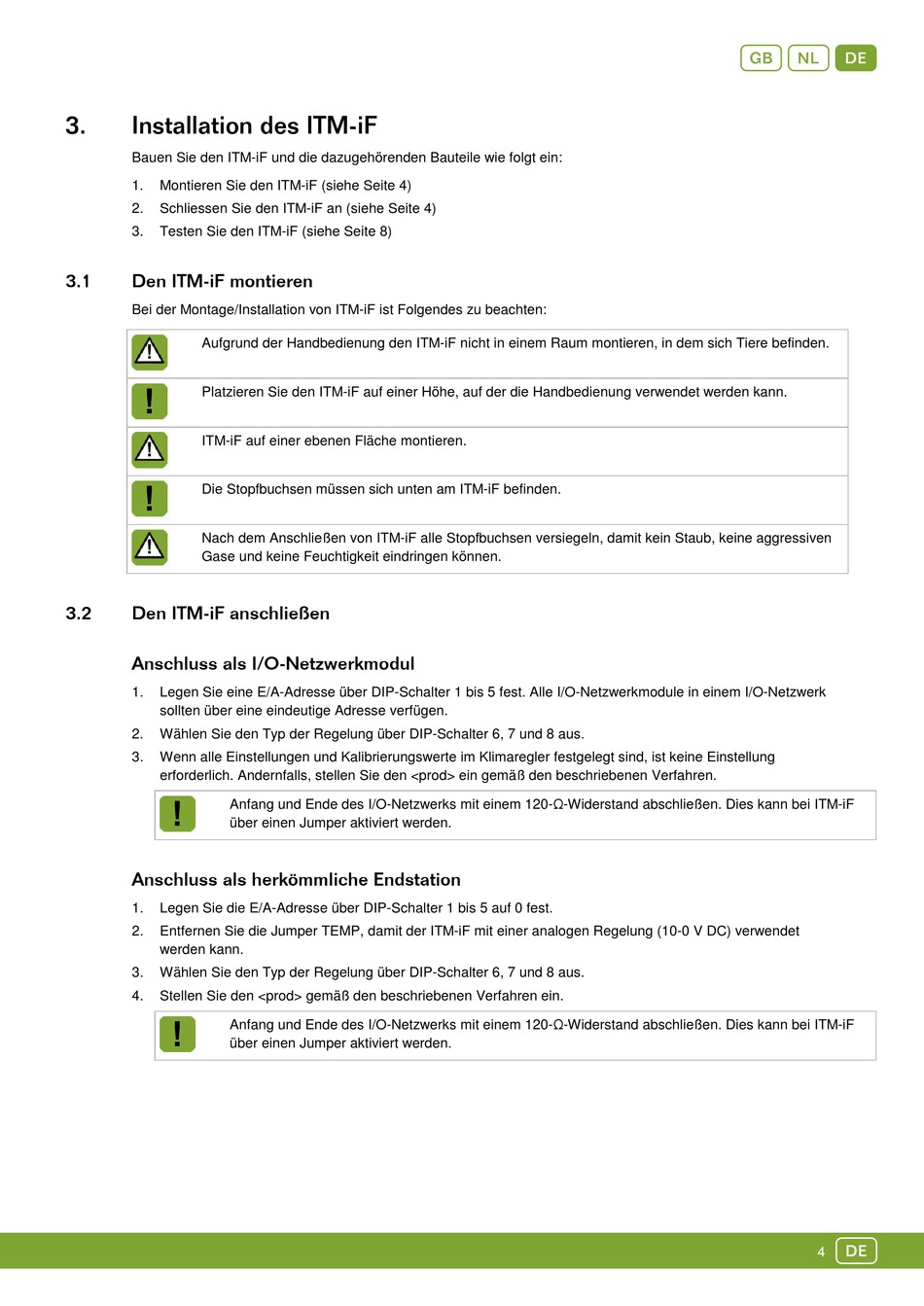

3.

Installation des ITM-iF

Bauen Sie den ITM-iF und die dazugehörenden Bauteile wie folgt ein:
1. Montieren Sie den ITM-iF (siehe Seite 4)
2. Schliessen Sie den ITM-iF an (siehe Seite 4)
3. Testen Sie den ITM-iF (siehe Seite 8)
3.1

Den ITM-iF montieren

Bei der Montage/Installation von ITM-iF ist Folgendes zu beachten:
Aufgrund der Handbedienung den ITM-iF nicht in einem Raum montieren, in dem sich Tiere befinden.
Platzieren Sie den ITM-iF auf einer Höhe, auf der die Handbedienung verwendet werden kann.
ITM-iF auf einer ebenen Fläche montieren.
Die Stopfbuchsen müssen sich unten am ITM-iF befinden.
Nach dem Anschließen von ITM-iF alle Stopfbuchsen versiegeln, damit kein Staub, keine aggressiven
Gase und keine Feuchtigkeit eindringen können.
3.2 Den ITM-iF anschließen
Anschluss als I/O-Netzwerkmodul
1. Legen Sie eine E/A-Adresse über DIP-Schalter 1 bis 5 fest. Alle I/O-Netzwerkmodule in einem I/O-Netzwerk
sollten über eine eindeutige Adresse verfügen.
2. Wählen Sie den Typ der Regelung über DIP-Schalter 6, 7 und 8 aus.
3. Wenn alle Einstellungen und Kalibrierungswerte im Klimaregler festgelegt sind, ist keine Einstellung
erforderlich. Andernfalls, stellen Sie den <prod> ein gemäß den beschriebenen Verfahren.
Anfang und Ende des I/O-Netzwerks mit einem 120-Ω-Widerstand abschließen. Dies kann bei ITM-iF
über einen Jumper aktiviert werden.
Anschluss als herkömmliche Endstation
1. Legen Sie die E/A-Adresse über DIP-Schalter 1 bis 5 auf 0 fest.
2. Entfernen Sie die Jumper TEMP, damit der ITM-iF mit einer analogen Regelung (10-0 V DC) verwendet
werden kann.
3. Wählen Sie den Typ der Regelung über DIP-Schalter 6, 7 und 8 aus.
4. Stellen Sie den <prod> gemäß den beschriebenen Verfahren ein.
Anfang und Ende des I/O-Netzwerks mit einem 120-Ω-Widerstand abschließen. Dies kann bei ITM-iF
über einen Jumper aktiviert werden.
