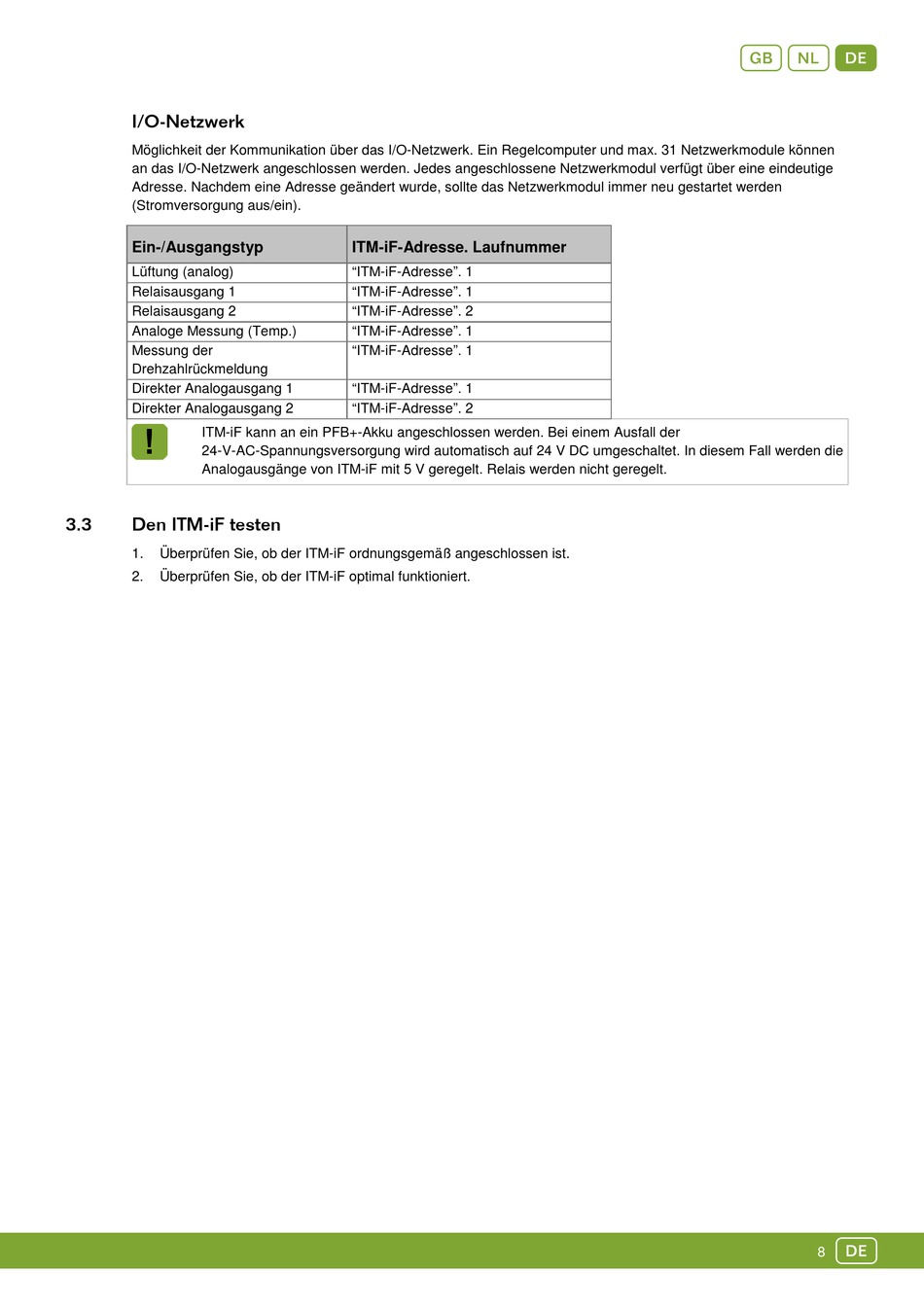

I/O-Netzwerk
Möglichkeit der Kommunikation über das I/O-Netzwerk. Ein Regelcomputer und max. 31 Netzwerkmodule können
an das I/O-Netzwerk angeschlossen werden. Jedes angeschlossene Netzwerkmodul verfügt über eine eindeutige
Adresse. Nachdem eine Adresse geändert wurde, sollte das Netzwerkmodul immer neu gestartet werden
(Stromversorgung aus/ein).
Ein-/Ausgangstyp
Lüftung (analog)
Relaisausgang 1
Relaisausgang 2
Analoge Messung (Temp.)
Messung der
Drehzahlrückmeldung
Direkter Analogausgang 1
Direkter Analogausgang 2
ITM-iF kann an ein PFB+-Akku angeschlossen werden. Bei einem Ausfall der
24-V-AC-Spannungsversorgung wird automatisch auf 24 V DC umgeschaltet. In diesem Fall werden die
Analogausgänge von ITM-iF mit 5 V geregelt. Relais werden nicht geregelt.
3.3

Den ITM-iF testen

1. Überprüfen Sie, ob der ITM-iF ordnungsgemäß angeschlossen ist.
2. Überprüfen Sie, ob der ITM-iF optimal funktioniert.
ITM-iF-Adresse. Laufnummer
"ITM-iF-Adresse". 1
"ITM-iF-Adresse". 1
"ITM-iF-Adresse". 2
"ITM-iF-Adresse". 1
"ITM-iF-Adresse". 1
"ITM-iF-Adresse". 1
"ITM-iF-Adresse". 2
